Сверка ЦМП

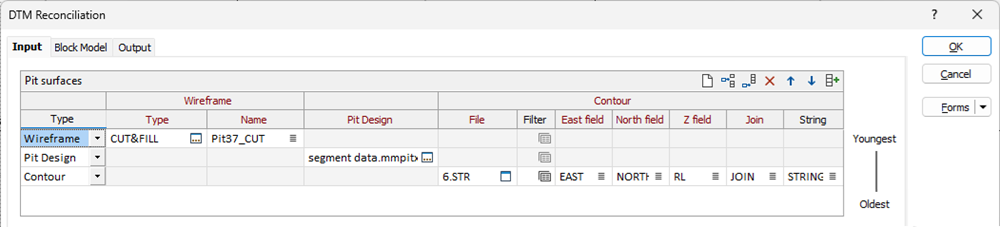

Во вкладке Горные работы, в группе Подготовка задач: Нажмите Сверка ЦМП для генерации солидов выемки/насыпи между серией поверхностей.

Инструмент сверки ЦМП использует указанные входные файлы для генерации и согласования количеств солидов выемки и насыпи между последовательностью поверхностей, файлов контуров или проектов карьеров для представления различий между запланированным и добытым материалом.

Поверхности карьеров

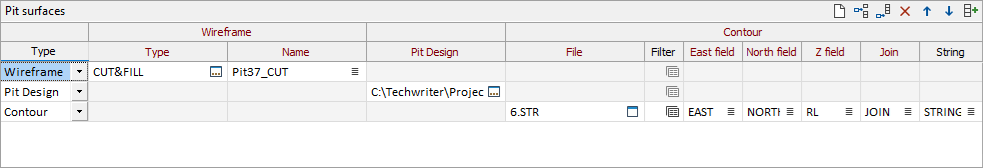

Используйте сетку Pit Surfaces для определения входных солидов для сверки. Эта информация представляет собой цель/цели, для которых будут созданы сплошные слои выемки и/или насыпи.

Если определено несколько целей, ссылкой для каждой цели является предыдущая запись, что обеспечивает обработку списка поверхностей на конец периода.

Тип

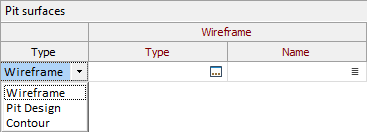

Используйте выпадающий список для выбора типа целевой поверхности карьера. Это может быть файл каркаса, проекта карьера или контура.

  • Каркас - выберите тип и имя каркаса из предоставленных полей.

  • Проект карьера - выберите файл проекта карьера в предоставленном поле.

  • Контур - выберите файл стрингов контура из предоставленного поля.

    • Укажите поля Восток, Север и Z, а также поля Соединение и Стринг для контура или примите значения по умолчанию.

Топография

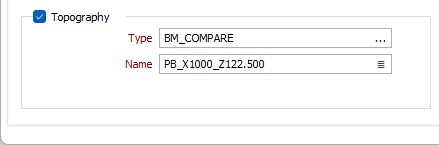

Указание топографии для согласования ЦМП позволит объединить топографию с указанными поверхностями, чтобы можно было создать правильные солиды выемки/насыпи.

Выберите опцию Топография, чтобы выбрать тип каркаса и имя для топографии.

Обрезать стринг

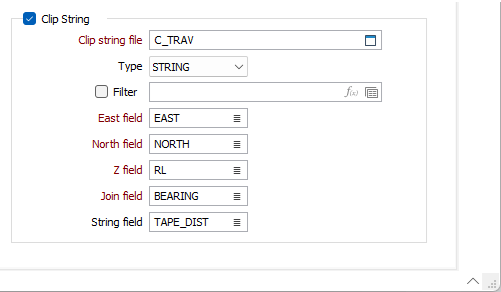

Выберите опцию Обрезать стринг, чтобы указать и определить файл стринга с полигонами обрезки. Если вы укажете стринг, то перед обработкой опорный и целевой полигоны будут обрезаны ортогонально плоскости наилучшего соответствия.

Файл обрез. стринга

Выберите тип файла и дважды щелкните (F3), чтобы выбрать файл, содержащий стринги для обрезки. При необходимости выберите фильтр или создайте его с помощью Редактор выражений.

Поля восточного и северного направления, а также поля Z

Укажите имена полей, в которых во входном файле хранятся координаты Easting, Northing и (необязательно) Z.

Поле соединения

Укажите имя поля, содержащего значения, которые определяют, будут ли точки данных соединены линией, т. е. в стринг. Если последовательные записи имеют одинаковое значение в этом поле и поле String не определено, то точки будут соединены линией. В случае если Поле стрингов определено, прежде чем объединить точки, убедитесь в том, что значения в каждом поле в последовательных записях одинаковы.

Поле стрингов

При желании можно указать имя поля, содержащего значения, определяющие, будут ли точки данных соединены линией.

Блочная модель

Вывод

Формы

Нажмите на кнопку Формы, чтобы выбрать и открыть сохраненный набор форм или, если набор форм был загружен, сохранить текущий набор форм.

Запуск

Наконец, нажмите кнопку Запустить, чтобы начать сравнение.
