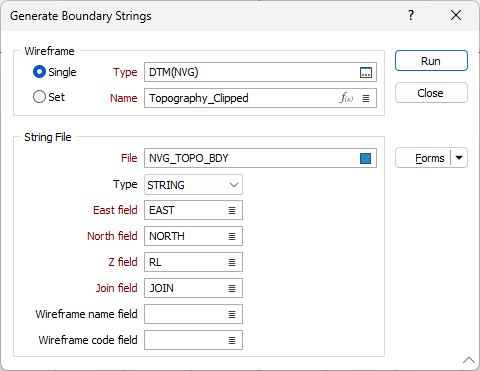

Граничные стринги
Вводный каркас обычно представляет собой поверхность, поскольку граничные стринги (или края) не будут определяться для каркаса, являющегося замкнутым солидом. Вы можете использовать эту функцию в качестве инструмента проверки для того, чтобы выявить, был ли каркас замкнут должным образом или он содержит дырки.
Каркас
To process a single wireframe, select the Single option, select the Type of the wireframe, and then the Name of a wireframe of that type.
Для обработки нескольких каркасов можно использовать выражения, подстановочные знаки и частичные имена в поле Имя, чтобы выбрать несколько каркасов в качестве специального набора каркасов. В меню по правой кнопке вы можете применить опцию Предварительный просмотр, чтобы проверить выражение перед его использованием для создания обновленного списка каркасов. Кроме того, вы можете нажать на значок Выражение
и использовать его для Редактор выражений создания, изменения и проверки выражения. Если в поле Имя введено имя или подстановочный знак и выбрана кнопка Выражение, то при открытии в редакторе имя/подстановочный знак автоматически преобразуется в допустимое выражение.
Вы также можете выбрать имя каркаса с помощью кнопки Выбрать из Визекса (или пункта контекстного меню). Эта опция свернет форму и позволит вам интерактивно выбрать каркас в Визексе, чтобы ввести его в соответствующие поля.
To process the wireframes in a predefined wireframe set, select the Set option.
Рекомендуется проверять каркасы перед их использованием в любом процессе.
Файл стрингов
Файл
Введите (или выберите двойным нажатием (F3)) имя файла стрингов, который будет содержать стринги границ, созданные данной функцией.
Поля Восточных, Северных и Z координат
Укажите имена полей файла стрингов, в которых хранятся Северные и Восточные и Z координаты.
Поле соединения
Укажите имя поля, содержащего значения, которые определяют, будут ли точки соединены в линию, то есть в стринг. Если последовательные записи имеют одинаковое значение в этом поле, то точки будут объединены линией.
Поля имени и Поле кода
Для того чтобы присвоить созданным стрингам атрибуты имени и кода каркаса, двойным щелчком левой кнопки мыши (F3) выберите поля в файле стрингов, которым вы хотите присвоить атрибуты.
