Присвоить точки

На вкладке Сетка / ЦМП в группе Присвоение ЦМП: Нажмите Присвоить точки, чтобы определить, находятся ли точки в файле данных выше, ниже или по обе стороны от ЦМП.

Каждая точка файла данных проецируется на поверхность ЦМП. Значение превышения (Z) точки данных сравнивается со значением превышения ЦМП. Значение, записанное в 'Поле кода' для данной точки, будет зависеть от того, находится ли точка выше, ниже или за пределами поверхности ЦМП.

Ввод

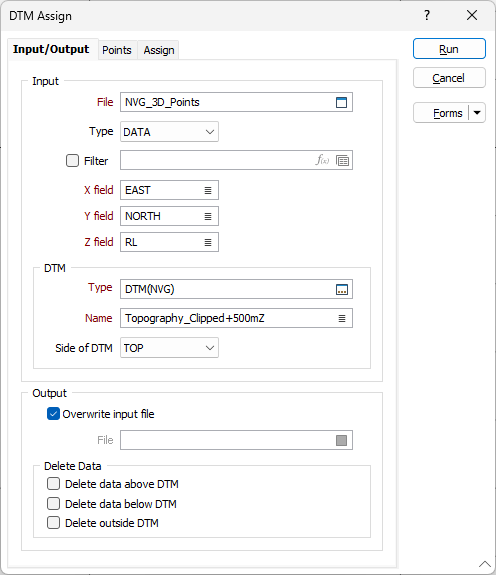

Во вкладке Ввод/Вывод, в диалоговом окне Присвоить по ЦМП, укажите следующие параметры:

Файл

Дважды щелкните левой кнопкой мыши (или нажмите на кнопку поиска), чтобы выбрать имя Файла ввода. Типом файла по умолчанию для точечных данных являться тип DAT. You can also click the Pick from Vizex button to collapse the form and interactively select a layer containing the file to be inserted and return to the form.

If necessary, you can apply a filter to restrict the process to a subset of the data in the file.

Поля X, Y и Z

Укажите имена полей входного файла, в которых хранятся Северные и Восточные и Z координаты.

ЦМП

Выберите каркас, определяющий область присвоения. You can also use the Pick from Vizex button (or select the context menu option where available) to collapse the form and interactively select the required Wireframe to insert and return to the form.

Тип

Двойным щелчком мыши (или с помощью кнопки поиска) выберите тип каркаса. По умолчанию это ЦМП.

Имя

Дважды щелкните левой кнопкой мыши (или используйте кнопку Список) и укажите имя каркаса (того типа, который вы выбрали).

Сторона ЦМП

Если каркас является замкнутым солидом, а не поверхностью, поле ввода Сторона ЦМП позволяет вам указать ВЕРХНЕЕ или НИЖНЕЕ значение, которое будет использоваться при сравнении со значениями Z файла данных.

Вывод

Вы можете Перезаписать файл ввода или назначить файл вывода в качестве целевого файла, в который будут записаны присвоенные значения.

Если вы намерены перезаписать Файл ввода, записи, которые не подойдут под условия фильтра, будут удалены из файла, если во вкладке Точки будет активирована одна или несколько опций удаления.

Перезаписать файл ввода

Выберите эту опцию, чтобы записать присвоенные значения обратно в Файл ввода.

Файл

Если вы не хотите перезаписывать Входной файл, выберите тип файла и введите (или щелкните значок Выбрать, чтобы выбрать) имя Выходного файла.

Удалить данные

На свое усмотрение, выберите опцию, чтобы удалить данные, расположенные над ЦМП, под ЦМП или за пределами ЦМП.

Формы

Нажмите на кнопку Формы, чтобы выбрать и открыть сохраненный набор форм или, если набор форм был загружен, сохранить текущий набор форм.

Запустить

После того как вы укажете параметры ввода и вывода, а также настроите значения для атрибутов ЦМП, щелкните по кнопке Запустить, чтобы начать процесс Присвоения.
