Точки

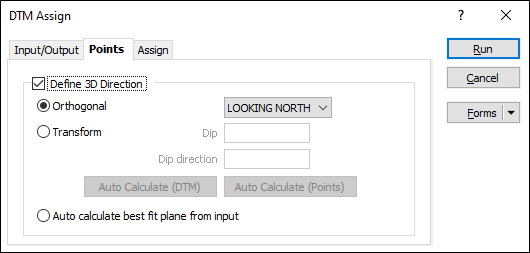

Во вкладке Точки, в диалоговом окне Присвоить ЦМП, вы можете присвоить атрибуты точкам, которые лежат выше или ниже ЦМП, а также задать 3D-направление, которое будет использоваться для определения точности присвоения по точкам. Данные за пределами выбранной области присвоения можно удалить.

Задать 3D-направление

Параметр Определить 3D направление позволяет выбрать опорную плоскость не в Плане, которая обеспечит лучшие результаты при назначении блоков точек наклонным или вертикальным поверхностям.

Задайте Ортогональную (На Запад, На Север, План) или Неортогональную опорную плоскость, определяющую направление, в котором блоки точки будут спроецированы на ЦМП.

Ортогональная

В ортогональном режиме в полях Значение кода во вкладке Присвоить будут внесены изменения, которые отразят, какие блоки точки присвоены относительно ЦМП.

В неортогональном режиме опция "над" обозначает область над плоскостью, если плоскость не является вертикальной, в этом случае "над" будет обозначать северное направление. При этом, если плоскость является вертикальной (север-юг), "над" будет обозначать восточное направление.

Неортогональная

В режиме Неортогональна параметры Падение и Направление падения берутся из ориентации плоскости экрана (на вкладке 3D вид формы Границы просмотра). Автовычисление ЦМП настроит эти параметры так, чтобы они соответствовали средней нормальной поверхности.

Автовычисление (Точки) настроит эти параметры таким образом, чтобы они совпадали со срединной осью данных (или где площадь силуэта является минимальной).

Автоматический расчет соответствующей плоскости на основе вводимых данных

Выберите эту опцию для расчета наиболее подходящей плоскости из данных ввода.

Для получения более подробной информации перейдите в тему Задать 3D-направление.
