Присвоение по блочной модели
Например, вы можете применить опцию Присвоить, чтобы определить, какие блоки уже были отработаны, используя присвоение текущей ЦМП карьера файлу блочной модели.
Примечание: из-за изменений в конструкторе индексов блочной модели в версии 2021, рассчитанные факторы блоков могут незначительно отличаться от факторов для индексов, созданных в предыдущих версиях.
При запуске функции Присвоить каркасами или Присвоить ЦМП в версии 2020 по индексу блочной модели более старой версии, могут быть незначительные изменения в факторах блока, поскольку плоскость немного смещается. Это связано с изменениями в обработке в версии 2020, другими словами, с тем, как обрезаются триангуляции и как интерполируются промежуточные точки.
Ввод

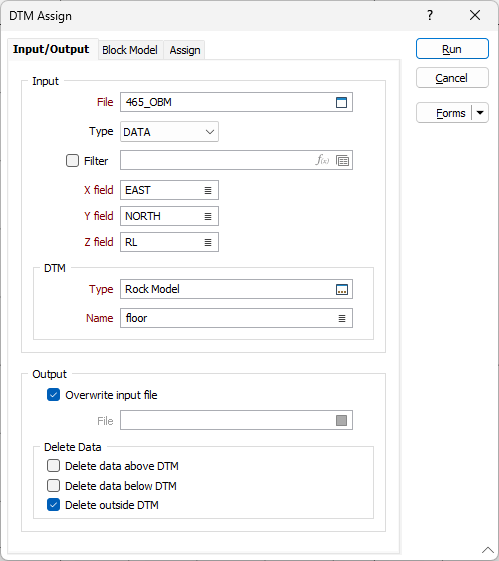

Во вкладке Ввод/Вывод, в диалоговом окне Присвоить по ЦМП, укажите следующие параметры:
Файл
Дважды щелкните левой кнопкой мыши (или нажмите на кнопку поиска), чтобы выбрать имя Файла ввода. Типом файла по умолчанию для блочной модели и будет являться тип DAT. You can also click the Pick from Vizex button to collapse the form and interactively select a layer containing the file to be inserted and return to the form.
If necessary, you can apply a filter to restrict the process to a subset of the data in the file.
Примечание: инструмент Присвоить по ЦМП не поддерживает пластовые блочные модели. Это связано с тем, что данный процесс предназначен для работы с трёхмерной блочной моделью, тогда как пластовая блочная модель не является полностью трёхмерной. Чтобы выполнить этот процесс для пластовой блочной модели, используйте Сетка/ЦМП| Присвоить по ЦМП | Присвоить точки или Пересечение с поверхностью .
Поля X, Y и Z
Укажите имена полей в Файле ввода, в которых хранятся Северные и Восточные и Z координаты.
ЦМП
Выберите каркас, определяющий область присвоения. You can also use the Pick from Vizex button (or select the context menu option where available) to collapse the form and interactively select the required Wireframe to insert and return to the form.
Тип
Двойным щелчком мыши (или с помощью кнопки поиска) выберите тип каркаса. По умолчанию это ЦМП.
Имя
Дважды щелкните левой кнопкой мыши (или используйте кнопку Список) и укажите имя каркаса (того типа, который вы выбрали).
Вывод
Вы можете Перезаписать файл ввода или назначить файл вывода в качестве целевого файла, в который будут записаны присвоенные значения.
Если вы намерены перезаписать Файл ввода, записи, которые не подойдут под условия фильтра, будут удалены из файла, если во вкладке Блочная модель будет активирована одна или несколько опций удаления.
Перезаписать файл ввода
Выберите эту опцию, чтобы записать присвоенные значения обратно в Файл ввода.
Файл
Если вы не хотите перезаписывать Входной файл, выберите тип файла и введите (или щелкните значок Выбрать, чтобы выбрать) имя Выходного файла.
Удалить данные
На свое усмотрение, выберите опцию, чтобы удалить данные, расположенные над ЦМП, под ЦМП или за пределами ЦМП.
Формы
Нажмите на кнопку Формы, чтобы выбрать и открыть сохраненный набор форм или, если набор форм был загружен, сохранить текущий набор форм.
Запустить
После того как вы укажете параметры ввода и вывода, а также настроите значения для атрибутов ЦМП, щелкните по кнопке Запустить, чтобы начать процесс Присвоения.
