Присвоить

На вкладке Присвоить в окне Присвоение ЦМП вы можете присвоить атрибуты каркаса полям в целевом файле. Вы также можете присвоить атрибуты для блоков или точек, которые находятся выше, ниже или за пределами ЦМП.

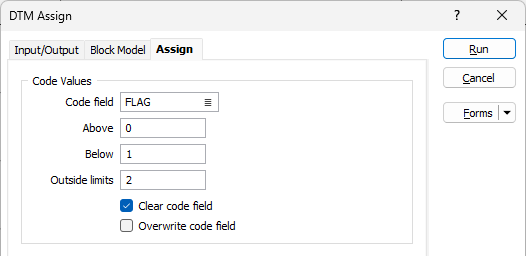

Значения кода

Поле кода

Введите (или выберите двойным нажатием) имя символьного поля, в которое будут записаны значения кодов. Если Поле кода не существует, оно будет создано.

Введите значения, которые будут записаны в Поле кода для каждого возможного расположения. Значение будет записано в поле Код, если блок или точка находятся над или под триангулированной поверхностью или за пределами области, покрытой триангулированной поверхностью.

Очистить и перезаписать Поле кода

Перед тем как присвоить значения, вы можете внести изменения в целевой файл, очистив или перезаписав Поле кода, а также удалив данные, взятые из значений, назначенных Полю кода.

Поля ввода будут различаться в зависимости от направления, выбранного вами на предыдущей вкладке, когда вы определяли Задать 3D направление.

Если вы решили удалить данные во вкладке Ввод, соответствующие значения Поля кода будут отключены.

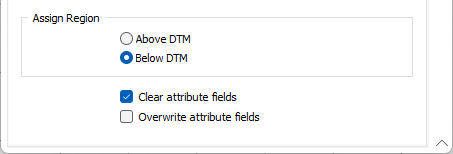

Присвоить атрибуты

Параметр, выбранный в группе Присвоить атрибуты, определяет область ЦМП, которой назначаются атрибуты.

Над ЦМП

Выберите параметр Над ЦМП, чтобы указать, что атрибуты должны быть присвоены блокам, расположенным выше ЦМП.

Пересекает ЦМП

При выборе параметра Пересекает ЦМП атрибуты будут присвоены всем блокам, пересекающимся с ЦМП.

Под ЦМП

Выберите опцию Под ЦМП, чтобы указать, что атрибуты должны быть присвоены блокам, расположенным ниже ЦМП.

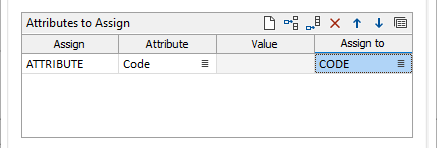

Присвоить атрибуты

Вы можете присваивать атрибуты каркаса полям в целевом файле. В каждой строке таблицы щелкните по кнопке Список и выберите имя Атрибута и имя поля Присвоить чему - объекту, которому он будет присвоен. Используйте кнопки на локальной панели инструментов для Управлять строками в списке.

Если поля не существуют, они будут созданы автоматически. Если атрибут каркаса является пустым, и вы хотите присвоить значение, вы можете ввести Значение.

Очистить и перезаписать поля атрибутов

Перед тем как присвоить значения, вы можете очистить или перезаписать атрибуты ЦМП.

Очистить поля атрибутов

Выберите эту опцию, если хотите очистить значения атрибутов ЦМП.

Перезаписать поля атрибутов

Установите этот флажок, если вы хотите перезаписать атрибуты ЦМП данными, которые вы задали в группе параметров Присвоить атрибуты.
