Блочная модель
Во вкладке Блочная модель, в диалоговом Присвоить по ЦМП, вы можете применить следующие опции:
- присваивать атрибуты блокам, которые полностью или частично находятся над или под ЦМП;
- назначить код блокам, которые считаются находящимися за пределами ЦМП, на основе внешнего бортового значения;
- удалить данные за пределами выбранной области присвоения
Рассчитать фактор блоков
При выборе опции Рассчитать фактор блоков, для определения доли каждого блока, попадающей в заданную вами область присвоения, используется Фактор блока.
Поля факторов блоков Над и Под
Дважды щелкните левой кнопкой мыши (или используйте кнопку Список), чтобы выбрать поле Фактора блока Над и Под. В это поле записывается каждый блок, который попадает выше или ниже области присвоения.
Очистить поле фактора блоков
Поле фактора блока может быть очищено от всех значений до начала работы функции.
Присвоить атрибуты для частичных блоков
Выберите данную опцию при работе с блочной моделью в случае, если вы хотите присвоить атрибуты блокам, которые лишь частично находятся выше или ниже ЦМП.
Минимальное значение фактора блоков
На свое усмотрение введите минимальное значение фактора блока. Например, вы можете присвоить значения только если, как минимум, 20% блока находится выше или ниже ЦМП.
Атрибуты присваиваются, если значение фактора для выбранной области больше указанного минимального значения или равно ему.
Примечание: если минимальное значение фактора блоков не указано, атрибуты присваиваются каждый раз, когда значение фактора больше нуля. Другими словами, атрибуты будут присвоены всем блокам, которые хоть немного пересекают каркас.

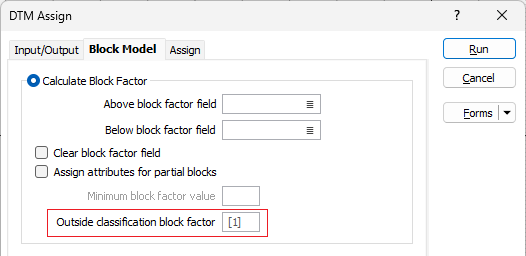

Внешняя классификация фактора блоков
Если блоки, которые частично находятся за пределами области присвоения, должны быть закодированы как внешние, задайте значение меньше 1 для Внешней классификации фактора блоков. По умолчанию используется значение 1. Другими словами, блок должен лежать полностью вне области присвоения, прежде чем он будет классифицирован как внешний.

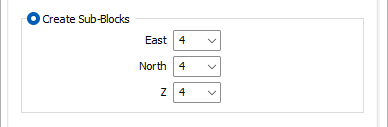

Создать субблоки
Субблоки по X, Y и Z
Если в качестве метода субблокирования вы выбрали опцию Создать субблоки, укажите количество субблоков, на которые будет разделен блок в каждом направлении. Количество субблоков в каждом направлении не должно превышать 25.
Чем больше разбиение, тем точнее будут присваиваемые значения - это будет происходить за счет скорости обработки.
Поля размеров блока должны иметь ДВОЙНОЙ уровень точности для того, чтобы точно сохранять данные субблоков. Если вы работаете с Числовыми полями, округление чисел может привести к перекрытию блоков и другим несоответствиям в данных.

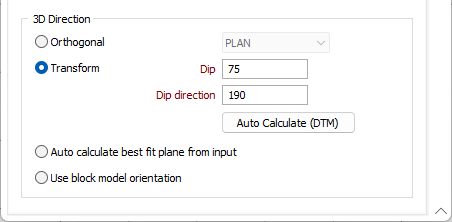

Задать 3D-направление
Параметр Определить 3D направление позволяет выбрать опорную плоскость не в Плане, которая обеспечит лучшие результаты при назначении
Задайте Ортогональную (На Запад, На Север, План) или Неортогональную опорную плоскость, определяющую направление, в котором
Ортогональная
В ортогональном режиме в полях Значение кода во вкладке Присвоить будут внесены изменения, которые отразят, какие
В неортогональном режиме опция "над" обозначает область над плоскостью, если плоскость не является вертикальной, в этом случае "над" будет обозначать северное направление. При этом, если плоскость является вертикальной (север-юг), "над" будет обозначать восточное направление.
Неортогональная
В режиме Неортогональна параметры Падение и Направление падения берутся из ориентации плоскости экрана (на вкладке 3D вид формы Границы просмотра). Автовычисление ЦМП настроит эти параметры так, чтобы они соответствовали средней нормальной поверхности.
Автоматический расчет соответствующей плоскости на основе вводимых данных
Выберите эту опцию для расчета наиболее подходящей плоскости из данных ввода.
Для получения более подробной информации перейдите в тему Задать 3D-направление.
Использовать ориентацию блочной модели
Выберите этот параметр, если хотите, чтобы 3D-направление ЦМП рассчитывалось из ориентации блочной модели.
