Блочная модель

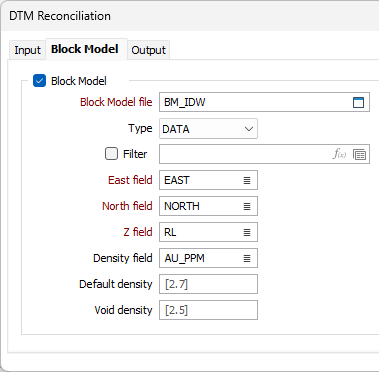

На вкладке Блочная модель формы "Сверка ЦМП" вы можете по желанию выбрать и определить блочную модель для сверки.
Блочная модель
Выберите эту опцию для добавления файла блочной модели к сравнению.
Дважды щелкните (F3) поле Файл блочной модели или используйте значок, чтобы выбрать блочную модель для сравнения.
Блочная модель
Выберите эту опцию, чтобы включить настройку выбранного файла блочной модели для сверки ЦМП.
По желанию, вы можете выбрать фильтр для данных блочной модели или щелкнуть по значку, чтобы открыть Редактор выражений и использовать выражение.
Поля Восточных, Северных и Z координат
Укажите имена полей координат Easting, Northing и Z во входном файле.
Поле плотности
При желании дважды щелкните, чтобы выбрать поле во вводном файле, содержащее значения плотности.
Значение плотности по умолчанию
Примите значение по умолчанию [2,7] или введите значение плотности по умолчанию. Это значение будет использоваться, если для выбранного поля Плотность отсутствуют значения.
Плотность вмещающих пород
Примите значение по умолчанию [2,5] или введите плотность по умолчанию. Пустоты представляют собой дополнительный объем между блочной моделью и каркасом. Говоря в целом, каркас включает в себя блочную модель, но между ними всегда присутствует расстояние (это расстояние называется пустотами). y для пустых областей.
Обратите внимание: для проектов с британскими единицами измерения параметры ввода Плотность
Поля для агрегации
Вывод
Установите флажок, чтобы добавить указанный атрибут к выходным каркасам. Если этот флажок не установлен, атрибут не сохраняется в выходных каркасах, однако его значение может быть включено в настройки выражения или веса для последующего атрибута.
Имя
Имя атрибута каркаса, в который будут агрегированы значения выражения блока.
Выражение
Выражение, для которого необходимо агрегировать значения блоков. Выражение может быть определено одним полем блочной модели или ранее определенным атрибутом каркаса. Контекст выражения может включать поля блочной модели и атрибуты каркаса, определенные в предыдущей строке.
Частичные коэффициенты
Используйте этот флажок, чтобы определить, следует ли масштабировать значения выражений для блоков, не полностью содержащихся в каркасе.
Например, если флажок установлен и только 15% объема блока содержится в каркасе, значения выражения для этого блока будут масштабированы на 0,15.
По умолчанию флажок не установлен, что означает, что значения выражения блока не будут масштабироваться.
Агрегатная функция
Выберите функцию, которая будет использоваться для агрегирования значений выражений из составных блоков в атрибуты каркасов. WGT AVG используется по умолчанию для полей Real или Float. Для Символьных полей настройкой по умолчанию будет ПО ПРЕОБЛАДАЮЩЕМУ. Для выбора доступны статистические функции, такие как медиана, выборочная дисперсия, дисперсия генеральной совокупности, выборочное стандартное отклонение и коэффициент вариации.
Взвешивание
Эта опция включается или отключается в зависимости от того, какая указана агрегатная функция (выше).
Выберите поле блочной модели или ранее определенный атрибут каркаса, значения которого будут использоваться для взвешивания результата выражения. Если установлен флажок «Частичные коэффициенты», то для взвешивания будут использоваться масштабированные значения.
