Вывод
На вкладке Вывод формы Сверка ЦМП вы можете указать каркасы для выемки и/или насыпи, которые будут созданы по результатам сверки вводного файла, а также задать файл для отчета о сверке.

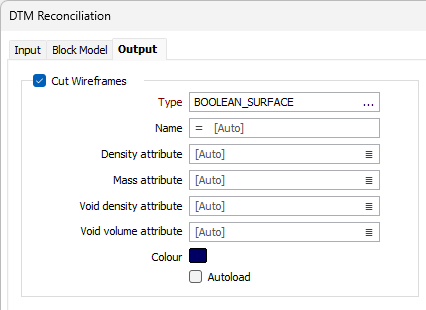

Каркасы выемки
Выберите параметр Каркасы выемки, чтобы указать и задать солид каркаса выемки для сверки. Солиды выемки представляют собой материал, который необходимо удалить из ссылки, чтобы соответствовать целевому объему, т.е. запланированный, но не отработанный.
Тип
Используйте поле Тип, чтобы выбрать каркас для информации о солиде(ах) выемки. Вы можете ввести имя или выражение в поле, либо оставить значение по умолчанию Auto.
Атрибут плотности
Дважды щелкните, чтобы выбрать поле в каркасе солида(ов) выемки, которое содержит информацию о плотности.
Атрибут массы
Дважды щелкните, чтобы выбрать поле в каркасе солида(ов) выемки, которое содержит информацию о массе.
Атрибут плотности пустот
Дважды щелкните, чтобы выбрать поле в каркасе солида(ов) выемки, которое содержит информацию о плотности пустот.
Атрибут объема пустот
Дважды щелкните, чтобы выбрать поле в каркасе солида(ов) выемки, которое содержит информацию об объеме пустот.
Цвет
Дважды щелкните поле Цвет, чтобы выбрать цвет по умолчанию для отображения каркаса солида(ов) выемки.
Автозагрузка
Выберите этот параметр, если вы хотите, чтобы каркас солида(ов) выемки автоматически загружался в Визекс по завершении сверки.

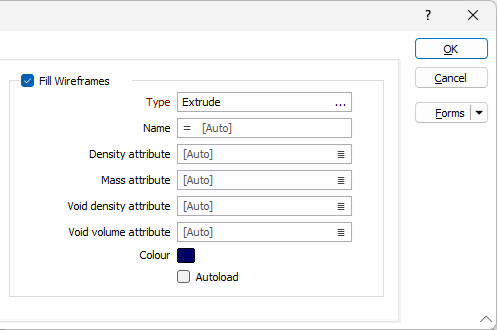

Заполнение каркасов
Выберите параметр Каркасы насыпи, чтобы указать и задать солид каркаса насыпи для сверки. Солиды насыпи представляют собой материал, который необходимо добавить к ссылке, чтобы соответствовать целевому объему, т.е. запланированный, но не отработанный.
Тип
Используйте поле Тип, чтобы выбрать каркас для информации о солиде(ах) насыпи. Вы можете ввести имя или выражение в поле, либо оставить значение по умолчанию Auto.
Атрибут плотности
Дважды щелкните, чтобы выбрать поле в каркасе солидов насыпи, которое содержит информацию о плотности.
Атрибут массы
Дважды щелкните, чтобы выбрать поле в каркасе солидов насыпи, которое содержит информацию о массе.
Атрибут плотности пустот
Дважды щелкните, чтобы выбрать поле в каркасе солида(ов) выемки, которое содержит информацию о плотности пустот.
Атрибут объема пустот
Дважды щелкните, чтобы выбрать поле в каркасе солидов насыпи, которое содержит информацию об объеме пустот.
Цвет
Дважды щелкните поле Цвет, чтобы выбрать цвет по умолчанию для отображения каркаса солида(ов) выемки.
Автозагрузка
Выберите этот параметр, если вы хотите, чтобы каркас солидов насыпи автоматически загружался в Визекс по завершении сверки.

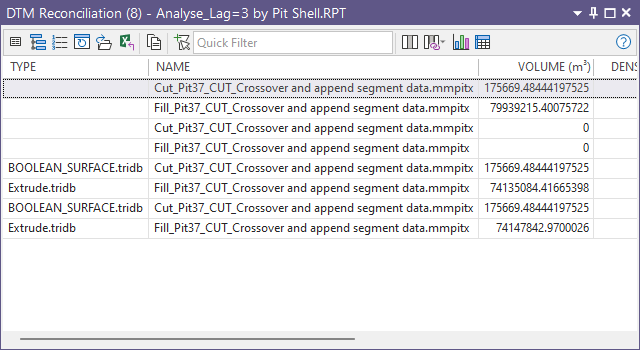

Отчет
Дважды щелкните (F3) по полю Файл отчета, чтобы указать имя и местоположение для отчета о сверке.
Отчет будет включать информацию о объемах, плотностях, массе и доступных атрибутах во всех солидках.
Формы
Нажмите на кнопку Формы, чтобы выбрать и открыть сохраненный набор форм или, если набор форм был загружен, сохранить текущий набор форм.
Запуск
В завершение, нажмите на кнопку Запустить и запустите процесс.
