Обрезать (форма)

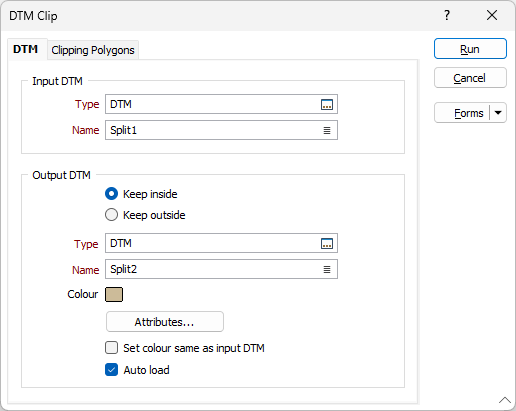

Во вкладке Сетка / ЦМП, в группе Инструменты ЦМП (или во вкладке Каркас, в группе Редактирование), выберите Обрезать (форма), чтобы обрезать ЦМП (или каркас поверхности), используя полигоны или полилинии в файле секущего профиля.

ЦМП на вводе

Выберите тип каркаса, обычно ЦМП, а затем введите (или дважды щелкните, чтобы выбрать) имя каркаса, которое будет использоваться в качестве входных данных для процесса.

ЦМП на выводе

По умолчанию выбрана опция Сохранять внутри, и функция производит вывод внутренней части границы каждой полилинии секущих полигонов (Обрезка полигонов). При выборе опции Сохранять снаружи производится вывод внешней части каждой границы.

Тип и Имя

Укажите тип и имя ЦМП на выводе.

Цвет

Выберите Цвет по умолчанию для ЦМП на выводе.

Атрибуты

Нажмите на кнопку Атрибуты, чтобы настроить Атрибуты каркаса для каркаса вывода.

Заданные пользователем атрибуты могут быть внесены в поля Файла вывода. Кроме этого, для каждого из этих атрибутов вы можете указать соответствующие значения по умолчанию. Значения по умолчанию используются в случае, если соответствующее значение в Файле ввода отсутствует.

Задать тот же цвет, что и у вводной ЦМП

Если вы активировали данную опцию это означает, что ЦМП на выводе унаследует цвет вводной ЦМП.

Автозагрузка

Выберите эту опцию, чтобы загрузить созданный каркас в Визекс. Для автоматически загружаемого каркаса используется 3D Заполненный режим просмотра.

Обрезка полигонов

Формы

Нажмите на кнопку Формы, чтобы выбрать и открыть сохраненный набор форм или, если набор форм был загружен, сохранить текущий набор форм.

По умолчанию кнопка Формы является недоступной для загруженных слоев Визекса (т.е. при открытии набора форм свойства слоя задаются в панели Просмотр слоев Визекса). В Визексе кнопка Формы доступна только для новых форм, открываемых через вкладку Главная или во вкладка Визекс в группе Слой (либо двойным щелчком мыши по элементу типа формы в корневом каталоге панели Типы слоев Визекса).

Сохранить и Сохранить как

Нажмите на кнопку Сохранить, чтобы сохранить изменения, которые вы внесли в набор форм. Нажмите на кнопку Сохранить как, чтобы сохранить внесенные вами изменения в виде нового набора форм. Опция "Сохранить как" по умолчанию назначит вашему набору форм первый доступный номер набора форм.

Сброс

Нажмите Сброс, чтобы очистить форму от всех значений и вернуть форму к исходному состоянию.

Сбросить вкладку

Для форм с вкладками выберите Сбросить вкладку, чтобы очистить активную вкладку от всех значений и сбросить вкладку до состояния по умолчанию, не внося никаких изменений в другие вкладки в диалоговом окне.

Повторить и Отменить (Вернуть)

Нажмите на опцию Отменить (CTRL + Z), чтобы отменить недавние изменения, внесённые в форму. После действия "Отменить", выберите опцию Повторить (CTRL + Y), чтобы восстановить последние изменения, которые были отменены.

Свернуть

Сверните форму, чтобы предварительно просмотреть результаты работы в Визексе или поработать с вводными значениями из Визекса, окна Свойства, Редактора файлов или Редактора чертежа.

Запустить

В завершение, нажмите на кнопку Запустить и начните процесс.
