Обрезка полигонов

Ограничение по полигонам

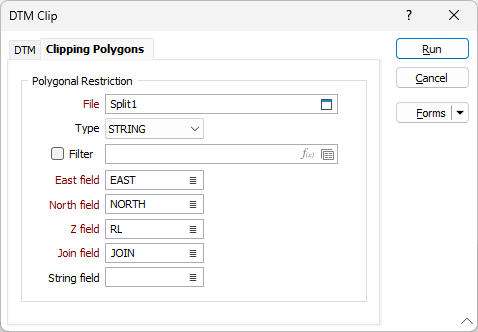

Во вкладке Обрезка полигонов, в диалоговом окне Обрезать ЦМП выберите файл, содержащий полилинии, используемые для обрезки вводной ЦМП.

Файл

Двойным щелчком мыши (либо с помощью кнопки поиска) выберите файл. При необходимости задайте фильтр для выборочной обработки данных.

Файл

Для оптимальной производительности операции Обрезать ЦМП:

• каждая секущая полилиния должна быть замкнутым полигоном (для незамкнутых полигонов предупреждение не отображается, и они игнорируются)
• каждая секущая полилиния не должна пересекать другие полилинии на плоскости X-Y

Для проверки полилиний в файле, во вкладе Стринги, в группе Утилиты, используйте опцию Общие > Применить ограничения к стрингу.

Фильтр

Установите флажок Фильтр и откройте форму Фильтр, чтобы выбрать фильтр для данных Обрезки полигона. Вы также можете нажать на значок Выражение и открыть Редактор выражений, чтобы использовать вместо него выражение.

Поля восточных, северных и Z координат

Укажите имена полей, в которых будут храниться восточные, северные и Z координаты файла стрингов.

Поле соединения

В формах, которые требуют полилиний в качестве входных данных, значения в этом поле определяют, должны ли точки данных во входном файле быть соединены линией. Если последовательные записи имеют одинаковое значение в этом поле, они будут объединены в одну линию. Если требуется двухфакторная топология, значения в Поле стрингов также можно использовать для сегментирования линий.

Поле стрингов

В большинстве диалоговых окно Поле стрингов - это общий атрибут, который теперь не обязателен к заполнению. Как правило, это поле используется вместе с Полем соединения, чтобы определить, будут ли точки данных соединены линией (в стринг).
