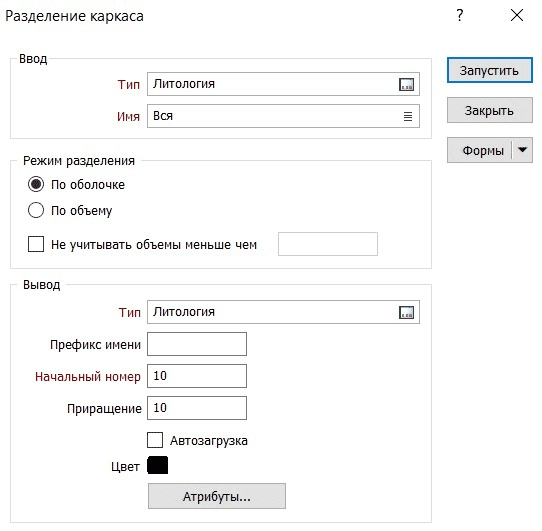

Разделить
Ввод
Выберите тип каркаса, после чего введите (или дважды щелкните мышкой и укажите) имя каркаса, который будет использован в качестве вводного. Типы каркасов заданы в файлах триангуляции с расширением (*.tridb) и могут находиться как в текущем проекте, так и в любой другой папке.
Режим разделения
Выберите режим разделения каркаса по оболочкам или по объемам. Представьте две сферы, где одна сфера полностью заключена в другую - это хороший пример работы данной функции.
По оболочке
В этом режиме создается два новых каркаса для каждой сферы. «Оболочка» - это набор топологически связанных частей.
По объему

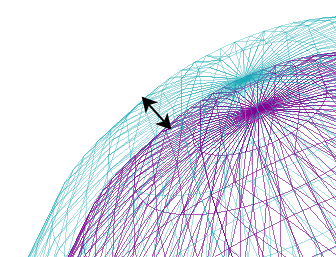

В этом режиме каркас останется таким, какой он есть. Две вложенные сферы (оболочки) определяют объем между ними. Имеется опция для удаления объемов оболочки:
Не учитывать объемы меньше чем
При выборе данной опции будут удалены все автономные оболочки треугольников с объемом меньше указанного Минимального объема.
Любое значение, меньшее или равное нулю, сделает удаление объема невозможным.
Вывод
Тип
Выберите Тип каркаса вывода.
Префикс имени
Каждому срезу каркаса присваивается уникальный номер (01, 02 и т.д.). Если вы указываете Префикс имени, уникальный номер будет прикрепляться к префиксу каждого каркаса.
В случае если вы не указываете префикс, в его качестве будет использоваться атрибут Имени вводного каркаса.
Начальный номер и Приращение
Каждый каркас вывода будет иметь заданный вами Префикс имени с Начальным номером, к которому будет прибавлено указанное значение Приращения.
Автозагрузка
Выберите эту опцию, чтобы загрузить созданный каркас в Визекс. Для автоматически загружаемого каркаса используется 3D Заполненный режим просмотра.
Цвет
На свое усмотрение укажите Цвет по умолчанию для Каркаса на выводе.
Копировать атрибуты из вводных каркасов
Установите этот флажок, чтобы задать атрибуты каркаса на выходе с использованием атрибутов вводного каркаса.
Если вводный каркас представляет собой набор каркасов разных типов, функция копирует атрибуты каркаса и их значения из первого вводного каркаса.
Если вы активируете эту функцию, таблица Атрибуты будет отключена, и к каркасам на выводе будут добавляться только атрибуты и данные из вводного каркаса.
Атрибуты
Нажмите на кнопку Атрибуты, чтобы настроить Атрибуты каркаса для каркаса вывода.
Заданные пользователем атрибуты могут быть внесены в поля Файла вывода. Кроме этого, для каждого из этих атрибутов вы можете указать соответствующие значения по умолчанию. Значения по умолчанию используются в случае, если соответствующее значение в Файле ввода отсутствует.
Формы
Нажмите на кнопку Формы, чтобы выбрать и открыть сохраненный набор форм или, если набор форм был загружен, сохранить текущий набор форм.
Запустить
В завершение, нажмите на кнопку Запустить и начните процесс разделения.
