Сохранить как набор каркасов

Во вкладке Каркас, в группе Редактирование щелкните по опции Сохранить как набор каркасов (или выберите тот же вариант в контекстном меню), чтобы сохранить каркасы, выбранные в Визексе, как набор каркасов.

Эта опция доступна также доступна в меню Действия в выбранном во вкладке Визекс, в группе Выборка.

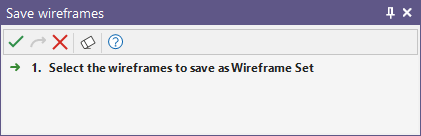

  1. В окне Ассистент выбора вам будет предложено выбрать каркасные объекты, если они еще не выбраны.

  1. Выберите каркасы, которые вы хотите сохранить как набор.
  2. Нажмите на кнопку Подтвердить выбор в панели инструментов Ассистент выбора.

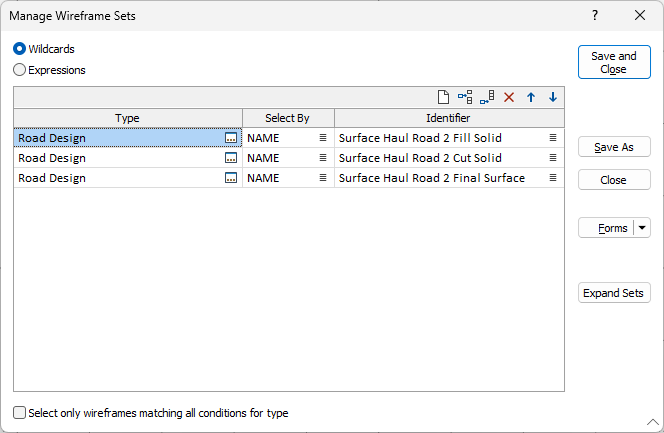

    3. Выбранные вами в Визексе каркасы можно предварительно просмотреть в окне Управлять наборами каркасов:

  3. При необходимости, вы можете изменить свой выбор перед тем как сохранить каркасы.

    4. Используйте кнопки на локальной панели инструментов для Управлять строками в списке.

Развернуть наборы

Нажмите эту кнопку, чтобы развернуть наборы и отобразить список каркасов для ВСЕХ определений подстановочных знаков в сетке.

Сохранить и закрыть

Чтобы сохранить заданные вами типы, атрибуты и имена как набор форм и повторно использовать при работе с другими функциями, нажмите на кнопку Сохранить и закрыть.

Сохранить и загрузить

Чтобы сохранить заданные вами типы, атрибуты и имена как набор форм, а затем загрузить их в Визекс, нажмите на кнопку Сохранить и загрузить.

Сохранить как

Нажмите на кнопку Сохранить как, чтобы сохранить внесенные вами изменения в виде нового набора форм.

Закрыть

Щелкните по кнопке Закрыть, чтобы закрыть окно. Все внесенные вами изменения сохранятся в виде набора форм по умолчанию.

Формы

Нажмите на кнопку Формы, чтобы выбрать и открыть сохраненный набор форм или, если набор форм был загружен, сохранить текущий набор форм.

По умолчанию кнопка Формы является недоступной для загруженных слоев Визекса (т.е. при открытии набора форм свойства слоя задаются в панели Просмотр слоев Визекса). В Визексе кнопка Формы доступна только для новых форм, открываемых через вкладку Главная или во вкладка Визекс в группе Слой (либо двойным щелчком мыши по элементу типа формы в корневом каталоге панели Типы слоев Визекса).

Сохранить и Сохранить как

Нажмите на кнопку Сохранить, чтобы сохранить изменения, которые вы внесли в набор форм. Нажмите на кнопку Сохранить как, чтобы сохранить внесенные вами изменения в виде нового набора форм. Опция "Сохранить как" по умолчанию назначит вашему набору форм первый доступный номер набора форм.

Сброс

Нажмите Сброс, чтобы очистить форму от всех значений и вернуть форму к исходному состоянию.

Сбросить вкладку

Для форм с вкладками выберите Сбросить вкладку, чтобы очистить активную вкладку от всех значений и сбросить вкладку до состояния по умолчанию, не внося никаких изменений в другие вкладки в диалоговом окне.

Повторить и Отменить (Вернуть)

Нажмите на опцию Отменить (CTRL + Z), чтобы отменить недавние изменения, внесённые в форму. После действия "Отменить", выберите опцию Повторить (CTRL + Y), чтобы восстановить последние изменения, которые были отменены.

Свернуть

Сверните форму, чтобы предварительно просмотреть результаты работы в Визексе или поработать с вводными значениями из Визекса, окна Свойства, Редактора файлов или Редактора чертежа.
