Буфер

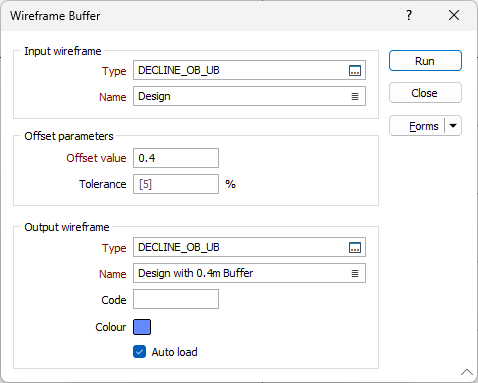

Во вкладке Каркас, в группе Редактирование, нажмите на Буфер, чтобы создать внешнюю или внутреннюю трехмерную оболочку на указанном расстоянии от выбранного каркаса.

Параметры смещения

Значение смещения

Укажите значение фиксированного расстояния (в единицах сети), на которое будет смещен вводный каркас.

Допуск

Укажите значение допуска как процент от значения смещения. Этот допуск применяется к смещениям треугольников (которые могут не находиться на точном расстоянии в связи с особенностями математического или геометрического расстояния). Допуск по умолчанию равняется 5% "погрешности отступа" от указанного расстояния смещения.

Каркас на выходе

Выберите тип каркаса и затем введите (или двойным щелчком мыши выберите) имя каркаса, который будет создан в результате данного процесса.

Код

При желании, назначьте атрибут Код каркасу, созданному в результате процесса.

Цвет

При желании, задайте цвет по умолчанию для Каркаса вывода.

Формы

Нажмите на кнопку Формы, чтобы выбрать и открыть сохраненный набор форм или, если набор форм был загружен, сохранить текущий набор форм.

Запустить

В завершение, нажмите на кнопку Запустить и запустите процесс.
