Выборка в файл

Во вкладе Стринги, в группе Утилиты: Выберите Общие | Выборка стрингов, чтобы разделить файл стрингов на открытые и закрытые стринги. Процесс может использоваться для проверки стрингов или для определения стрингов, которые затем можно применять для обрезки каркасов.

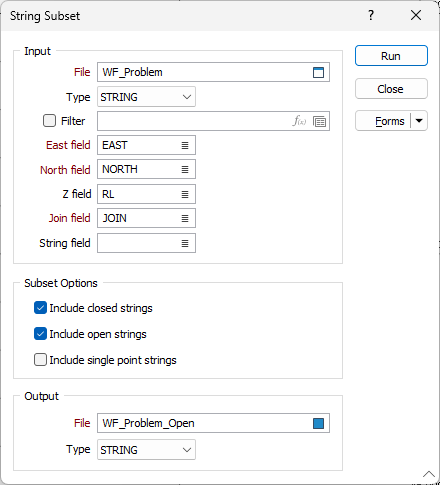

Задайте следующие параметры в диалоговом окне Выборка стрингов:

Файл

Выберите тип файла ввода. Дважды щелкните левой кнопкой мыши (F3) в поле ввода Файл, чтобы задать имя файла ввода, содержащего стринги, которые вы хотите выбрать.

Поля Восточных, Северных и Z координат

Двойным нажатием (F3) задайте поля координат файла ввода.

Поле стрингов

(Необязательно) Дважды щелкните левой кнопкой мыши (F3) в строке ввода Поле стринга, чтобы указать, содержащее значения, которые определяют соединение точек в линию. Значения этого поля в последовательных записях должны быть одинаковыми, удостоверьтесь в этом прежде чем объединить точки в стринг.

Поле соединения

(Необязательно) Дважды щелкните левой кнопкой мыши (F3) в строке ввода Поле соединения и укажите поле со значениями, которые определяют возможность соединения точечных данных линией (т.е. в стринг). Если последовательные записи имеют одинаковое значение в этом поле, а Поле стрингов не определено, линия соединит эти точки в стринг. В случае если Поле стрингов определено, прежде чем объединить точки, убедитесь в том, что значения в каждом поле в последовательных записях одинаковы.

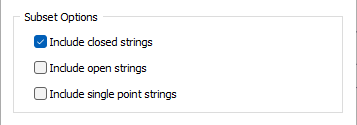

Опции выборки

Выберите соответствующую опцию - включать закрытые стринги, включать открытые стринги или включать стринги с одной точкой в файл вывода.

Файл вывода

Выберите тип файла вывода и двойным нажатием (F3) выберите имя файла вывода.

Запуск

Нажмите на кнопку Запустить для запуска процесса.
