Атрибуты полигонов

На вкладке Проектирование, в группе Утилиты: Выберите Общие | Атрибуты полигонов, чтобы рассчитать площадь, периметр, геометрический центр масс и центр масс полигонов (стрингов или контуров) в файле.

Результаты вычисления можно зафиксировать в файле отчета или (если файл ввода представляет собой Файл стрингов) их можно присвоить полям в файле ввода.

Стринг

Файл

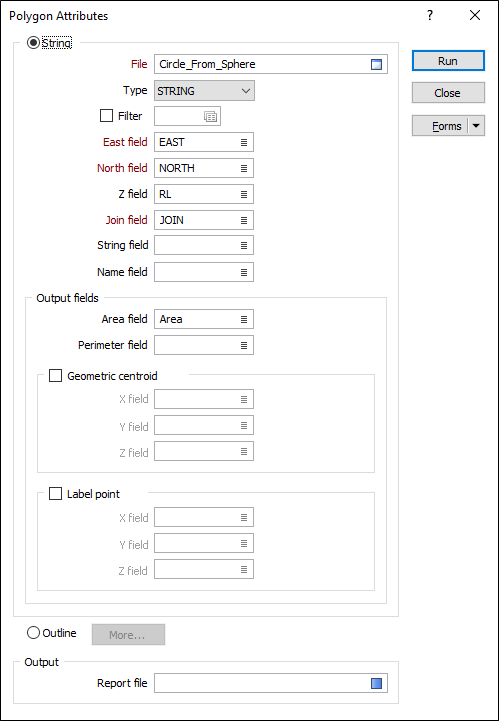

Двойным щелчком левой кнопки мыши (F3) выберите имя исходного файла, содержащего ваши данные стрингов. Вы также можете нажать кнопку Выбрать из Визекса, чтобы свернуть форму и интерактивно выбрать слой, содержащий файл для вставки, а затем вернуться к форме. При необходимости задайте фильтр, чтобы избирательно управлять обрабатываемыми записями.

Поля Восточных, Северных и Z координат.

Укажите имена полей X, Y и Z координат из файла.

Поле соединения

В формах, которые требуют полилиний в качестве входных данных, значения в этом поле определяют, должны ли точки данных во входном файле быть соединены линией. Если последовательные записи имеют одинаковое значение в этом поле, они будут объединены в одну линию. Если требуется двухфакторная топология, значения в Поле стрингов также можно использовать для сегментирования линий.

Поле стрингов

В большинстве диалоговых окно Поле стрингов - это общий атрибут, который теперь не обязателен к заполнению. Как правило, это поле используется вместе с Полем соединения, чтобы определить, будут ли точки данных соединены линией (в стринг).

Поля вывода

По желанию, дважды щелкните левой кнопкой мыши (F3), чтобы выбрать имена полей, в которые будут внесены рассчитанные значения Площади и Периметра.

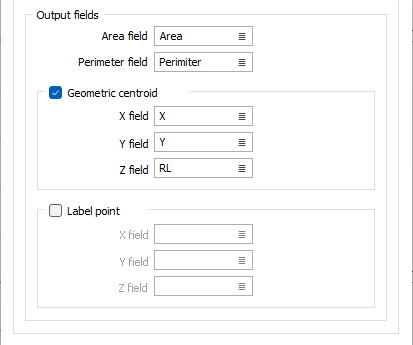

Установите флажок в опции Геометрический центроид, чтобы рассчитать геометрические центроиды полигонов в файле. Дважды щелкните мышью (F3), чтобы выбрать имена полей, в которые будут записаны вычисленные геометрические центроиды X, Y, Z.

Выберите флажок Точка метки, чтобы вычислить геометрические центроиды полигонов в файле. Дважды щелкните (F3), чтобы выбрать имена полей, в которые будут записаны вычисленные координаты центроида X, Y, Z метки.

Контур

Если в качестве варианта ввода выбран Контур, нажмите кнопку Далее, чтобы открыть форму «Ограничения контура».

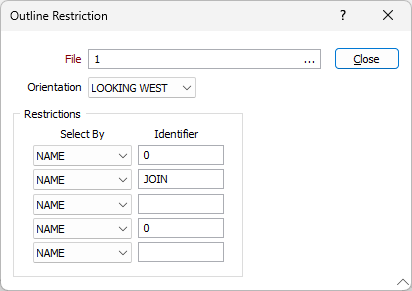

Вы можете выбрать файл контура (*.OUT) для контуров, которые хотите использовать для ограничения данных из указанного поля.

См.: Ограничения контурами

Вывод

Файл отчета

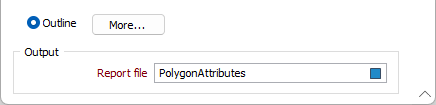

Дважды щелкните левой кнопкой мыши (F3) и выберите имя Файла отчета, в который будут записаны значения площади и периметра для каждого стринга или контура.

Запустить

В завершение, нажмите на кнопку Запустить и начните процесс вычисления.
