Расчеты по стрингам

Во вкладе Стринги, в группе Утилиты: Выберите Общие | Расчеты по стрингу для расчета длины, накопленной длины, азимута, угла наклона и расстояния между последовательными точками в файле ввода и записи этих значений в соответствующие поля ввода.

При планировании буровых скважин данный процесс может быть полезен для быстрого расчета азимута и наклона (падения) скважин, заданных в виде стрингов.

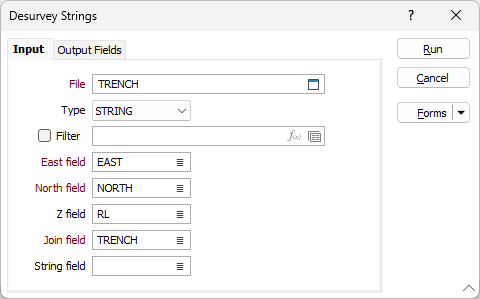

В диалоговом окне Расчеты по стрингам укажите следующие параметры ввода:

Файл

Выберите тип файла (ДАННЫЕ, СЪЕМКА, СТРИНГИ, КАРЬЕР) и двойным щелчком левой кнопки мыши (F4) выберите файл, содержащий сведения о трехмерных координатах вдоль скважины.

Фильтр

При необходимости, задайте фильтр для ограничения данных, участвующих в процессе. Если какая-либо точка не подходит под условия фильтра, весь стринг игнорируется.

Поля Восточных, Северных и Z координат

Укажите имена полей файла ввода, в которых будут храниться восточные, северные координаты, а также координаты высотной отметки.

Поле соединения

В формах, которые требуют полилиний в качестве входных данных, значения в этом поле определяют, должны ли точки данных во входном файле быть соединены линией. Если последовательные записи имеют одинаковое значение в этом поле, они будут объединены в одну линию. Если требуется двухфакторная топология, значения в Поле стрингов также можно использовать для сегментирования линий.

Поле стрингов

В большинстве диалоговых окно Поле стрингов - это общий атрибут, который теперь не обязателен к заполнению. Как правило, это поле используется вместе с Полем соединения, чтобы определить, будут ли точки данных соединены линией (в стринг).

Вывод
