Проектирование

В этом представлен обзор новых функций и усовершенствований Проектирования.

Улучшенные переменные ограничения

Инструмент Ограничения переменных на вкладка Горные работы | Проектирование карьера (Динамическое), группа Параметры был переработан, чтобы обеспечить большую гибкость и возможность одновременного использования нескольких различных типов ограничений.

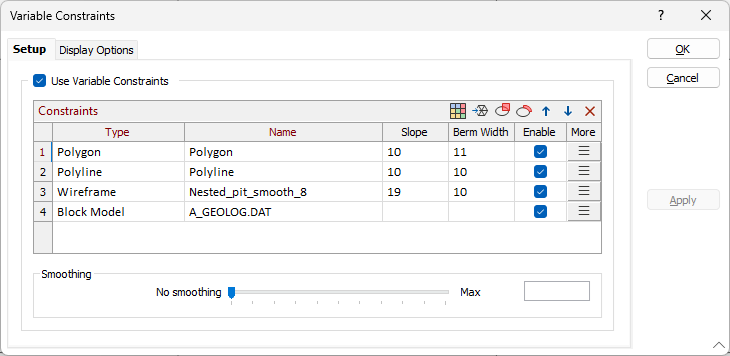

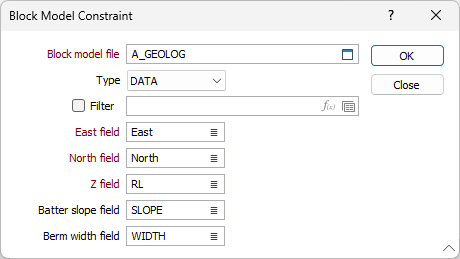

Можно добавить несколько ограничений различных типов с помощью кнопок Блочная модель, Каркас, Полигон и Частичный полигон на панели инструментов сетки Ограничения. Для каждого типа ограничений в сетке можно ввести значения уклона и ширины бермы Кнопка Далее для каждой строки откроет соответствующую форму для дальнейшей настройки деталей - например, форму Ограничение блочной модели:

Настройки отображения Ограничений полилинии и Области ограничений можно задать с помощью параметров на вкладке Параметры отображения.

Информацию о добавлении ограничений в список см. Изменяющиеся условия.

Список ограничений

На вкладка Горные работы | Проектирование карьера (Динамическое), группа Параметры добавлена опция Список ограничений, позволяющая открывать, управлять и редактировать список всех ограничений в проекте.

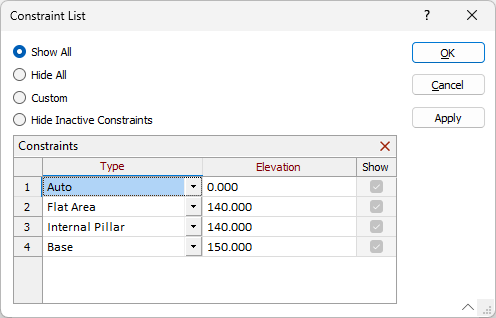

Выбор инструмента Список ограничений открывает диалоговое окно «Список ограничений», в котором перечислены все ограничения в проекте:

Используя параметры в диалоговом окне, вы можете изменить тип и высоту для каждого ограничения, а также переключать настройки отображения или удалять выбранные ограничения.

Скрыть неактивные ограничения

В вкладка Горные работы | Проектирование карьера (Динамическое), группа Активный уступ: добавлена опция Скрыть неактивные ограничения, позволяющая скрыть ограничения для уступов, отличных от активного (выбранного) уступа.

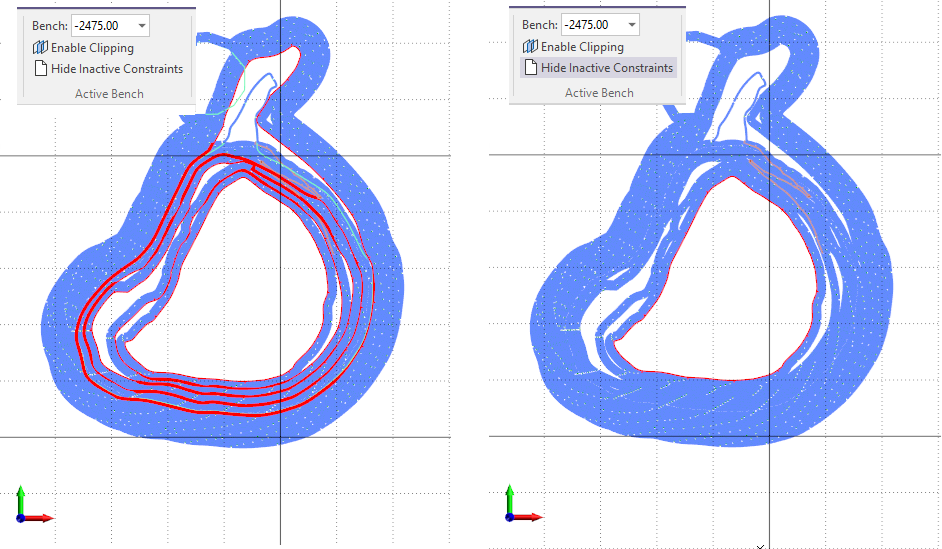

Если из выпадающего списка выбран активный уступ, включение кнопки Скрыть неактивные ограничения отобразит только ограничения для выбранного активного уступа.

Параметры отображения ограничений

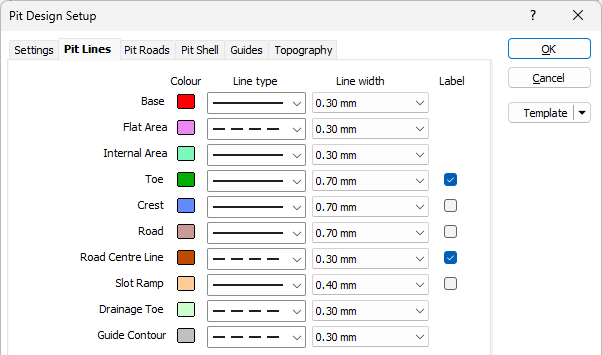

Параметры отображения внутренних и внешних ограничений были добавлены на вкладку Линии карьера в разделе Настройка на вкладка Горные работы | Проектирование карьера (Динамическое), группа Параметры.

Новые опции определяют параметры отображения внутренних и внешних ограничений, добавленных в ваш проект.

Более подробную информацию см. Линии карьера

Инструменты ограничения полигонов и полилиний

Инструменты Полигон переменных ограничений и Выбор части уступа были добавлены в Проектирование карьера на вкладка Горные работы | Проектирование карьера (Динамическое), группа Параметры.

Инструмент Polygon Zone используется для оцифровки нового полигона или полилинии в вашем проекте:

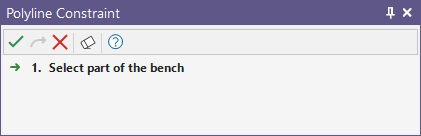

Инструмент Polyline позволяет выделить часть уступа для создания ограничения полилинии.

Расположение въезда на дорогу

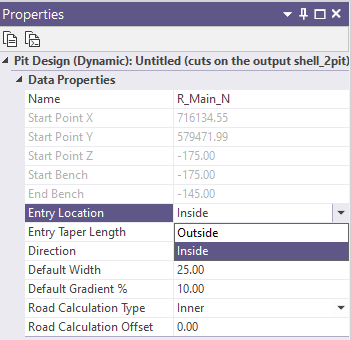

В инструменты Добавить дорогу, Изменить дорогу и Свойства дороги в разделе Проектирование карьера (динамическое) добавлена возможность задать расположение въезда на дорогу: внутри или снаружи базовой (ограниченной) поверхности карьера.

Размещение въезда на дорогу за пределами базового ограничения приведёт к увеличению коэффициента вскрыши за счёт дополнительной вскрышной породы без разубоживания.

Значение параметра Расположение въезда можно изменить в панели свойств дороги.

Свойства уступа

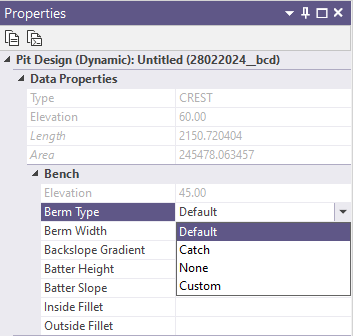

Параметры Тип бермы и Угол обратного откоса были добавлены в сведения об уступе на панели свойств в модуле Проектирование карьера.

Теперь эти значения можно просматривать и изменять через панель свойств.

Кроме того, добавлена поддержка пользовательского типа бермы, позволяющая задать ширину бермы не по умолчанию, а в виде заданного постоянного значения. Изменение ширины бермы автоматически установит тип бермы как Пользовательский.

Если значение ширины не задано, то тип бермы будет По умолчанию и будет применяться стандартная ширина. Установка типа бермы на По умолчанию или Улав. приведет к установке стандартного значения ширины.

Параметры сужения бермы

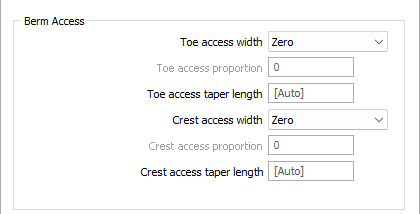

Параметры ширины заезда на берму и длины сужения для участков дорог в планировании карьера были разделены на отдельные настройки для заезда на основание и заезда на бровку. Эти параметры можно задать в разделе Заезд на берму в форме добавления дороги, а также в формах параметров Сегмента дороги и Сегмента разворота дороги с уклоном.

Ранее была доступна одна общая опция для задания ширины заезда и длины сужения бермы, которая применялась одинаково к обеим сторонам сегмента дороги. Отдельное регулирование значений может помочь уменьшить разбавление и улучшить позиционирование на дороге.

Дополнительно, к параметрам ширины заезда на основание и ширины заезда на бровку была добавлена опция ЗАДАНО ПОЛЬЗОВАТЕЛЕМ, позволяющая задать пользовательскую долю ширины заезда на основание и/или заезда на бровку.

Pit Design Minimum Area

The Minimum Area option has been added to the Pit Design Setup form. Setting a Minimum Area value determines the minimum base area that a bench must have before it is created.

Setting a minimum area value can prevent some small benches being generated in areas which are virtually flat.

Improved Pit Design Speed

Optimisations have been added to Pit Design to improve the speed of the finding intersections step of the build for designs where pit strings have a lot of vertices.

The application will pre-calculate the segment lengths to avoid duplication of processes and avoid the more lengthy line intersection calculations when segment bounding boxes do not overlap.

Testing has shown an approximate 50% increase in speed - with the time spent finding intersections dropping from >50% of the total time to < 4%.

For more information on building pit design, see Проектирование карьера (динамическое).

Pit Design (Dynamic) Interramp Angle

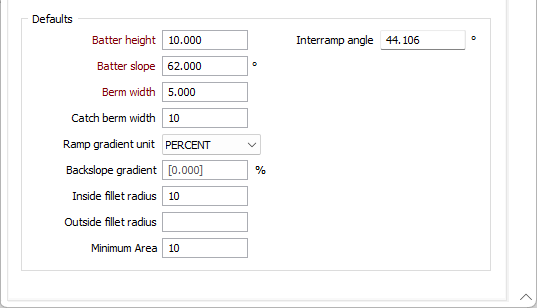

The Interramp Angle field has been added to the Defaults in Settings for Pit Design (Dynamic).

The Interramp angle is the slope angle produced by a number of benches. The value in the field is automatically calculated from the Batter Slope, Batter Height and Berm Width values.

More information on setting up a dynamic pit design is contained in Настройка.

Pit Shell (Solid)

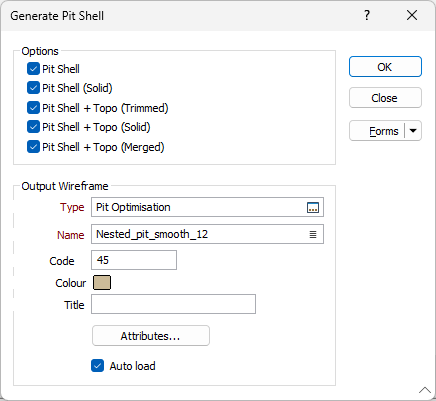

The Pit Shell (Solid) option has been added to the Generate Pit Shell tool in Pit Design (Dynamic) on вкладка Горные работы | Проектирование карьера в группе Экспорт .

The Pit Shell (Solid) option, when selected, will create the pit shell without clipping to the DTM and close any holes to make the shell solid. This option is particularly useful when exporting an output wireframe to Micromine Alastri.

For more information, see Создать оболочку карьера.
