Создать оболочку карьера

Во вкладка Горные работы | Проектирование карьера в группе Экспорт: Нажмите кнопку Создать оболочку карьера, чтобы сгенерировать оболочку карьера из активного слоя Проект карьера.

Оболочки карьеров служат основой для более детального проектирования карьеров и составления долгосрочных планов. Вы можете сгенерировать оболочку карьера на основе каркасов и настроить детали с помощью формы Создать оболочку карьера:

Опции

Where Topography DTM has been configured in Настройка, the Topography DTM Options select the method/s used to process the pit shell DTM topography:

  • Pit Shell - This option will create the pit shell without clipping to the DTM.

  • Pit Shell (Solid) - This option will create the pit shell without clipping to the DTM and close any holes to make the shell solid.

  • Pit Shell + Topo (Trimmed) - The pit shell will be clipped to the configured Topography DTM.

  • Pit Shell + Topo (Solid) - The pit shell will be clipped and capped to the configured topography DTM to create a wireframe solid.

  • Pit Shell + Topo (Merged) - A new topography DTM will be created from the DTM and the pit shell.



Выходной каркас

Тип

Дважды щелкните (F3), чтобы выбрать тип каркаса оболочки ямы.

Имя

Дважды щелкните (F3), чтобы выбрать имя каркаса оболочки карьера.

Код

Опционально введите код карьера в соответствующее поле.

Цвет

Дважды щелкните по полю цвет, чтобы выбрать цвет для каркаса оболочки карьера.

Заголовок

Опционально введите название для оболочки карьера в соответствующее поле.

Атрибуты

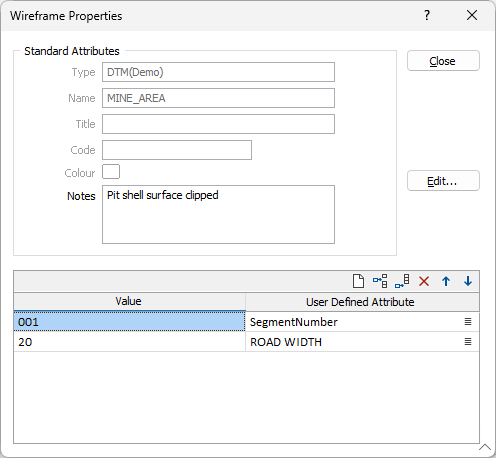

Нажмите кнопку Атрибуты, чтобы задать атрибуты для выходного каркаса. Существует два типа атрибутов: Стандартные и определяемые пользователем. мДля стандартных атрибутов можно ввести заметки в текстовое поле. Информацию о настройке атрибутов, определяемых пользователем, см Атрибуты, заданные пользователем.

Автозагрузка

The Auto Load option is enabled by default to automatically load the pit shell in Vizex. Deselect the check box if you do not want to autoload the pit shell for display when generated.

Формы

Нажмите на кнопку Формы, чтобы выбрать и открыть сохраненный набор форм или, если набор форм был загружен, сохранить текущий набор форм.

ОК

Нажмите OK, чтобы сгенерировать оболочку карьера.
