Экспортировать дорожную сеть

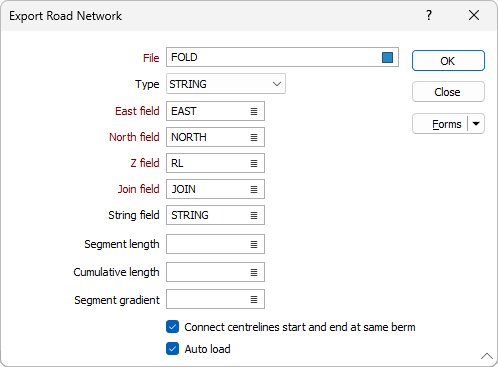

Во вкладка Горные работы | Проектирование карьера в группе Экспорт: Нажмите кнопку Экспорт дорожной сети, чтобы экспортировать осевые линии дорог Pit Design.

Инструмент Экспортировать дорожную сеть экспортирует осевые линии вашего проекта карьера в файл String (.STR), содержащий всю информацию о типе карьера, названии съезда и т. д. в поле String.

Это позволяет использовать экспортированный файл в Проектирование карьера (руководство) при необходимости или с другими функциями в Micromine Origin & Beyond (например, Дополнительные солиды в Горные работы | Подготовка задач) или в продуктах сторонних производителей.

Файл

Двойным щелчком (F3) выберите строку Файл, из которой будут экспортированы осевые линии съезда.

Восточные, Северные, Z поля

Используйте поля, чтобы указать имена полей координат Восточные, Северные, Z в стринговом файле.

Поле соединения

Используйте поле, чтобы выбрать поле соединения для стрингового файла.

Поле стрингов

Используйте предоставленное поле для указания поля стрингов в файле.

Длина сегмента

Используйте поле, чтобы выбрать поле длины сегмента в стринговом файле.

Суммарная длина

С помощью выбора поля выберите поле суммарная длина в стринговом файле.

Уклон сегмента

Выберите поле, чтобы выбрать поле уклона сегмента в стринговом файле.

Соедините осевые линии, начинающиеся и заканчивающиеся на одной и той же берме

Установите флажок, если хотите, чтобы начало и конец осевых линий при экспорте были соединены на одной берме.

Автозагрузка

Установите флажок Автозагрузка, если экспортированные съезды карьера должны автоматически загружаться в Визекс.

Формы

Нажмите на кнопку Формы, чтобы выбрать и открыть сохраненный набор форм или, если набор форм был загружен, сохранить текущий набор форм.

ОК

Нажмите OK, чтобы создать оболочку карьера.
