Polygon Zone
The Polygon Zone tool is used to create a new polygon or polyline constraint in your design to be used as a variable constraint.
Курсор изменится на квадрат, и вы сможете щелкнуть, чтобы выбрать начальную точку полигона переменных ограничений.

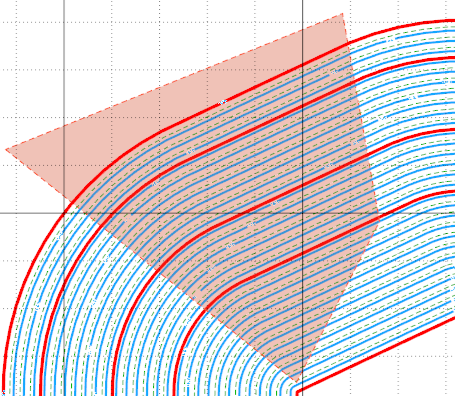

Click to create each point of the polygon / polyline and then click the beginning point or right-click to close it:

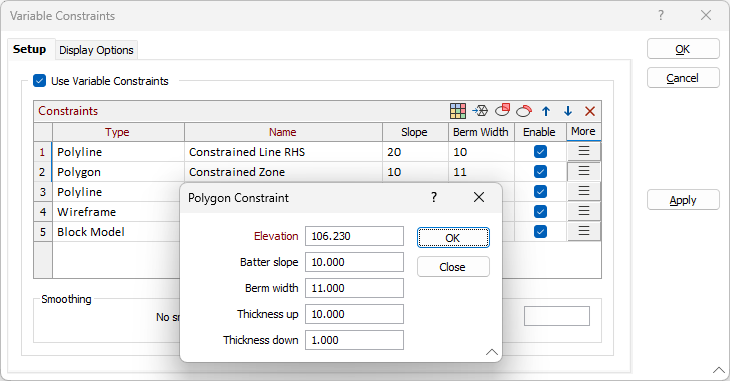

Созданный полигон появится в списке Изменяющиеся условия, и вы сможете изменить его параметры в форме Ограничение полигона (Polygon Constraint), которую можно открыть с помощью кнопки Далее (More).
Значения угла откоса уступа и ширины бремы для ограничения можно ввести напрямую или вычислить с помощью Выражение, щёлкнув по значку Равно. Если любое из этих значений пустое, значения Угол откоса уступа / Ширина бермы будут определяться исходя из уровня Уступ. Если уровень Уступ для любого из полей также пустой, значения будут взяты из значений по умолчанию на вкладке Данные ввода формы Данные ввода.

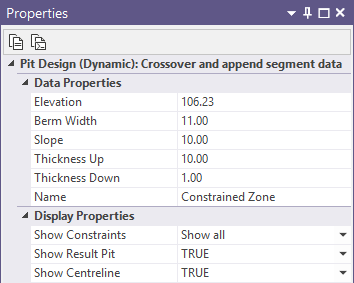

New polygons are automatically named with a numeric increment (Polygon, Polygon 2, Polygon 3 etc). With the polygon / polyline selected in the pit design, the Properties pane displays Data and Display properties for the constraint:
You can change the name of the polygon and make other changes to the constraint directly in the Properties pane where applicable. Labels can be displayed or hidden using the options on the Опции просмотра tab.
