Polyline
The Polyline tool is used to select part of a bench to create a polyline constraint in your design.
The polyline variable constraint is different from the Polygon Zone in that it will not extrude up/down (beyond a small amount). Вместо этого оно будет распространяться влево и вправо (в пустоту карьера и в стенку карьера), чтобы учитывать любое вертикальное смещение самих стрингов карьера.
When you click the Polyline tool, you will be prompted to select the bench polyline in your design:
Выберите часть уступа, которую вы хотите использовать для создания ограничения полилинии, и нажмите Принять.

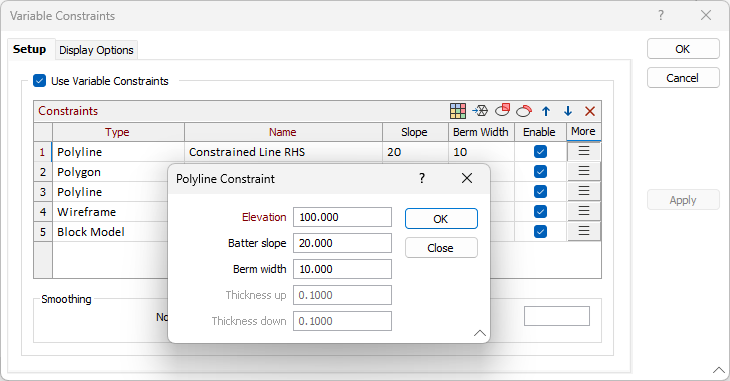

Новая созданная полилиния будет отображена в сетке Изменяющиеся условия, и вы сможете изменить детали полилинии в форме Ограничение полилинии, которая открывается с помощью кнопки Дополнительно:
Значения угла откоса уступа и ширины бремы для ограничения можно ввести напрямую или вычислить с помощью Выражение, щёлкнув по значку Равно. Если любое из этих значений пустое, значения Угол откоса уступа / Ширина бермы будут определяться исходя из уровня Уступ. Если уровень Уступ для любого из полей также пустой, значения будут взяты из значений по умолчанию на вкладке Данные ввода формы Данные ввода.

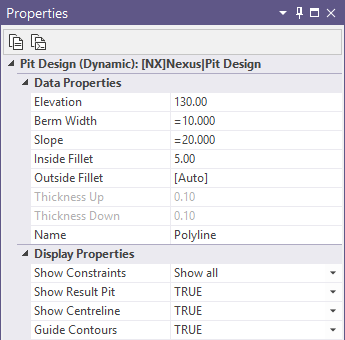

With the polyline selected in the pit design, the Properties pane displays Data and Display properties for the constraint:
You can make changes to the polyline constraint directly in the Properties pane where applicable.
