Проект буровых вееров

В этом представлено краткое описание новых функций и улучшений, связанных с проектированием вееров.

Редактировать свойства веера

Сведения о веере добавлены в панель свойств в режиме редактирования веера.

Когда выбран веер, сведения о веере становятся доступны для редактирования непосредственно в панели:

Вы можете использовать информацию, содержащуюся в панели свойств, такую как метод, шаг и направление, для непосредственного редактирования выбранного веера.

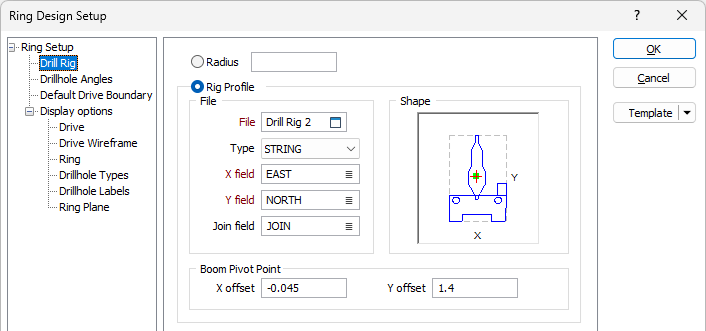

Ring Design Setup

The Ring Design Setup tool has been added to Ring Design on Вкладка Горные работы | Проектирование вееров, группа Параметры to configure the settings for your ring design. This addition has simplified the creation of a ring design and is consistent with the functionality of other features such as Pit Design.

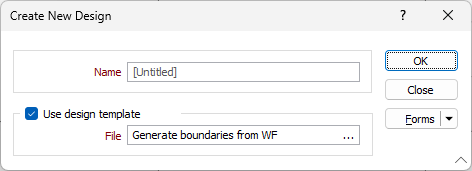

Now, when creating a new design, only a name (which can be Untitled) and optionally a template is required to get started:

All other settings are configured with the new Setup tool. These setup options are stored in the Ring Design file (previously, they were stored in form sets in the FLDVAL.BDB file within the project folder).

If you open an existing file created in an older version (before 25.5), the setups will be migrated from the form sets in the FLDVAL.BDB file of your project folder and marked with a change indicator (*) in the Vizex Layer Display window. In addition, if you open a file created in version 25.5 or later with an older version like 25.0, a warning message will appear, notifying you that the setup data may be lost.

For information on using the Setup tool to configure a ring design, see Буровой станок .

Граница выработки по умолчанию

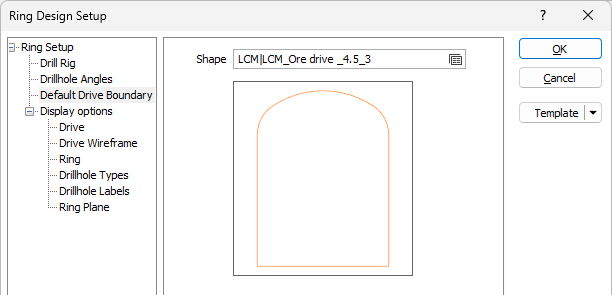

В форме настройки проектирования веера Вкладка Горные работы | Проектирование вееров, группа Параметры добавлена вкладка Граница выработки по умолчанию, позволяющая задать профиль границы выработки для создания веера на стрингах выработки без заданного каркаса выработки.

Поле Форма является необязательным. При создании нового файла проектирования веера оно будет пустым, а форма профиля по умолчанию - квадрат со сторонами длиной 5. Предупреждающее сообщение будет отображено, если форма профиля недопустима - например, если граница не замкнута.

Эта опция была добавлена, поскольку теперь можно создавать стринги выработки без задания выработки. Когда на выработке создаётся новый веер, его профиль теперь берётся из настроек границы выработки по умолчанию. Если форма по умолчанию не задана, по умолчанию будет использоваться квадрат с размером 5.

Автозаполнение шаблона заряда

Функция автозаполнения была добавлена ​​в инструмент редактирования шаблонов зарядов, чтобы обеспечить автоматический расчет значений глубины для патронов-боевиков.

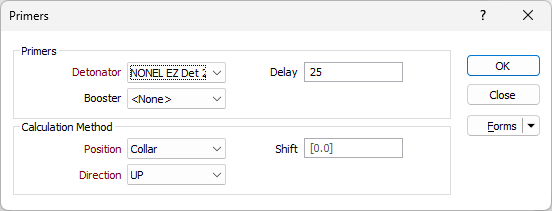

Кнопка Автозаполнение откроет форму Патроны-боевики, в которой можно настроить патроны-боевики и методы расчета глубины:
