Материалы

Вкладка «Материалы» используется для настройки:

содержат ли блоки в блочной модели один тип или несколько типов материалов;
поля, в которых указаны плотности (или коэффициенты тоннажа) для каждого блока;
источники коэффициентов объемов для блоков;
минимальный коэффициент объема, по которому должны быть представлены блоки;
следует ли сообщать о материалах, исключенных по коэффициентам объема; и,
плотность (или коэффициент тоннажа), который следует использовать для исключенного материала.

Чтобы просмотреть подробные примеры настройки расширенного отчёта по блочной модели в различных сценариях, см. Примеры.

Один материал

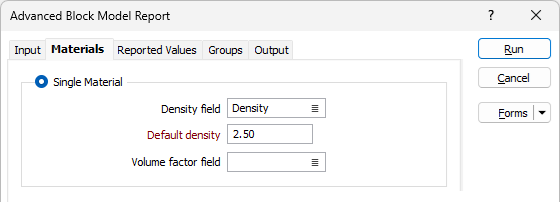

Выберите опцию Один материал, чтобы указать, что каждый блок в блочной модели содержит один тип материала.

Этот материал будет помечен как Материал. Если сообщаемые количества сгруппированы по материалу, это название будет использоваться для идентификации единой группы, содержащей все материалы. Чтобы изменить эту метку, выберите опцию Несколько материалов и укажите только один материал.

Поскольку солиды каркасов могут использоваться для выделения нескольких различных материалов, опция Множественные материалы также предоставляет больше гибкости для отчетности о количестве из этих солидов.

Поле плотности и Плотность по умолчанию

Для метрических проектов, если во входном файле есть поле Плотность, дважды щелкните, чтобы выбрать поле, содержащее плотность для каждого блока в блочной модели. Введите значение плотности по умолчанию, выраженное в единицах, указанных на вкладке Заявленные значения Сообщать плотность > Единицы.

Если при обработке записи значение плотности отсутствует, вместо него будет использовано значение плотности по умолчанию. Плотность по умолчанию — обязательное значение.

В стандартных отчетах кумулятивная плотность, используемая при расчетах объема и тоннажа, добавляется в выходной файл. Это позволяет проверять плотность, используемую для расчета тоннажа для различных диапазонов содержаний.

Примечание: Если в вашем проекте используются имперские, а не метрические единицы, форма запросит поле Коэффициент тоннажа, которое содержит коэффициент тоннажа для каждого блока в блочной модели (вместо поля Плотность), а также запросит коэффициент тоннажа по умолчанию (вместо плотности по умолчанию).

Коэффициент тоннажа по умолчанию должен быть выражен в единицах, указанных на вкладке Заявленные значения для Коэффициента тоннажа отчета > Единицы.

В поле Коэффициент объема выберите имя поля, содержащего коэффициент объема, который будет применяться к каждому блоку в блочной модели.

Значения коэффициента объема определяют долю объема блока, занимаемую материалом, и должны находиться в диапазоне от 0,0 до 1,0 включительно. Они не предоставляют никакой информации о местонахождении материала внутри блока.

Несколько материалов

Выберите опцию Множественные материалы, чтобы сообщить количество для:

несколько материалов, для которых количества должны суммироваться отдельно,
отдельные солиды каркаса, или
один материал с пользовательской меткой.

Материалы можно определять с помощью полей блочной модели или солидов каркасов. Когда используются солиды каркаса, коэффициенты объема рассчитываются для каждого блока, чтобы отразить долю блока, которая находится в пределах границ каждого солида каркаса.

Если в списке сетки указан только один материал, остальная часть формы будет вести себя так, как будто определен только один материал.

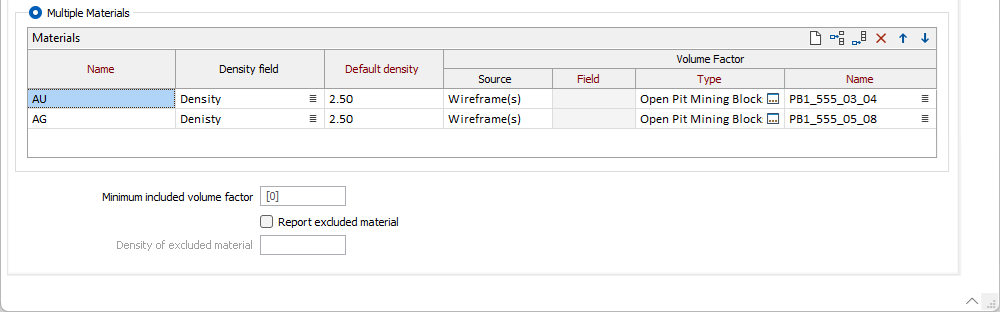

В сетке Материалы для каждого материала необходимо указать Имя. Когда сообщаемые количества группируются по материалу, это название будет использоваться для идентификации группы материала. Примечание: для варианта Один материал по умолчанию установлено имя Материал.

Для метрических проектов, если во входном файле есть поле Плотность, дважды щелкните, чтобы выбрать поле, содержащее плотность материала в блочной модели. Введите значение плотности по умолчанию, выраженное в единицах, указанных на вкладке Заявленные значения Сообщать плотность > Единицы.

Примечание: Если в вашем проекте используются имперские, а не метрические единицы, форма запросит поле Коэффициент тоннажа, которое содержит коэффициент тоннажа материала для каждого блока в блочной модели (вместо поля Плотность), а также запросит коэффициент тоннажа по умолчанию (вместо плотности по умолчанию).

Из выпадающего списка поля Источник выберите, будут ли коэффициенты объема для материала взяты из поля блочной модели или вычисляться из каркас(ов).

Если выбрана опция Поле блочной модели, вы можете выбрать имя поля в блочной модели, которое содержит коэффициенты объема для материала в каждом блоке.

Если выбран параметр Каркас(ы), выберите или укажите имя типа каркаса, содержащего каркасы, в которых находится материал.

Выбрав Каркас(ы), вы также можете задать спецификацию Имени для каркаса указанного типа, в котором находится материал. При необходимости в данную спецификацию могут быть включены подстановочные знаки. Например, «Laterite*» выбирает все каркасы указанного типа с именами, начинающимися с «Laterite».

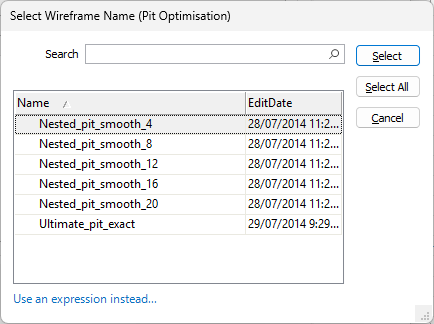

Либо нажмите ссылку Использовать выражение вместо… в нижней части формы Выбрать имя каркаса, чтобы указать выражение для выбора имен каркасов:

Выражение должно возвращать {TRUE} для всех имен каркасов, которые необходимо выбрать. Например, следующее выражение выбирает все имена каркасов, которые начинаются с «Pit» и заканчиваются на «face»:

STARTSWITH([Name], “Pit”) & ENDSWITH([Name], “face”)

Минимальный включенный коэффициент объема

В поле Мин. включаемый фактор объема укажите минимальный коэффициент объема, при котором материал будет включен в отчет. Это значение должно находиться в диапазоне от 0,0 до 1,0 включительно.

Значение по умолчанию 0,0 гарантирует, что в отчет будут включены все материалы.

Сообщить об исключенном материале

Выберите или снимите выбор с опции Вывести в отчет исключенный материал, чтобы указать, должны ли количества материала, исключенного из отчета, быть указаны отдельно для сверки и полноты.

По умолчанию исключенный материал не сообщается.

Плотность исключенного материала

Эта опция активируется только для проектов Metric. Укажите значение по умолчанию, которое будет использоваться для плотности исключенного материала.

Это значение должно быть выражено в единицах, указанных на вкладке Заявленные значения Сообщать плотность > Единицы.

Коэффициент тоннажа исключенного материала

Эта опция доступна только для проектов Imperial. Укажите значение по умолчанию, которое будет использоваться для коэффициента тоннажа исключенного материала.

Это значение должно быть выражено в единицах, указанных на вкладке Заявленные значения Вывести фактор тоннажа > Единицы.

Заявленные значения

Примеры

Формы

Нажмите на кнопку Формы, чтобы выбрать и открыть сохраненный набор форм или, если набор форм был загружен, сохранить текущий набор форм.

Запуск

Наконец, нажмите Запуск, чтобы запустить функцию. Оценки будут рассчитаны. Для очень больших файлов это может занять несколько минут.
