Содержания точечных проб
В диалоговом окне Содержания точечных проб необходимо указать координаты в плоскости X и Y, а также файл стрингов или контуров. Эти полигоны ограничивают значения, которые будут использоваться в вычислении. Поскольку полигоны были созданы в заданной ориентации в соответствии с файлом блочной модели, в этой функции вы должны использовать ту же ориентацию. Например, если вы прочертили контуры при просмотре данных ввода в виде ПЛАН, вы выбираете Ориентацию ПЛАН.
Выбранная ориентация отвечает за то, какие поля координат будут активными. Это поля, которые будут использоваться для расчета площади. Введите соответствующее значение Мощности. Обычно это высота блока или уступа, либо мощность разреза. Это значение будет использоваться вместе со значениями координат для расчета объема.
В результате, функция выводит отчет, содержащий значения оценки выше и ниже бортового.

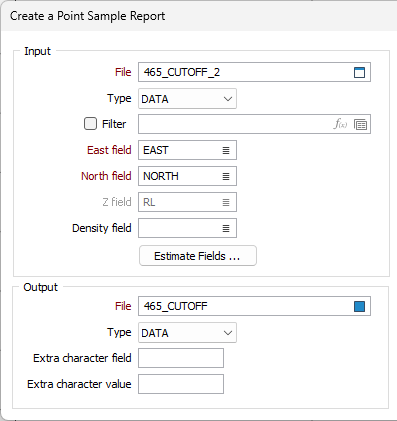

Ввод
Файл
Дважды щелкните левой кнопкой мыши (или используйте кнопку поиска), чтобы выбрать имя Файла ввода. Если необходимо, примените фильтр для работы с определенными полями.
Поля Восточных, Северных и Z координат
Укажите имена полей координат файла ввода. Доступность полей Восточных, Северных и Z координат зависит от выбранной ориентации. Например, если вы выбрали ориентацию ПЛАН, активными будут поля Восточных и Северных координат.
Поле плотности
Двойным щелчком мыши (F3) выберите имя поля, в котором будут сохраняться значения плотности.

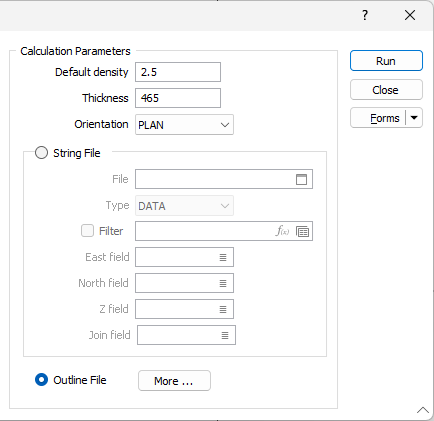

Параметры расчетов
Плотность по умолчанию
Укажите значение плотности по умолчанию Плотность по умолчанию будет использоваться в случае, если в записи пропущено значение плотности. Если в файле ввода нет поля плотности, и вы не указали плотность по умолчанию, в расчете тоннажа в качестве плотности будет использоваться значение 1.0.
Поля оценки
Нажмите на кнопку Поля оценки, чтобы ввести мена полей, для которых вы хотите рассчитать бортовые содержания блоков. Укажите бортовое содержание для каждого поля в колонке справа.
Мощность
Введите соответствующее значение Мощности. Оно определяет трехмерность для расчета объема. Обычно это высота уступа или мощность разреза.
Ориентация
Выберите одну из опций выпадающего меню. Поскольку файл контуров был создан в определённой ориентации на основании вводного файла блочной модели, при работе с этой функцией вы должны указать такую же ориентацию. Например, если вы прочертили контуры при просмотре данных ввода в виде ПЛАН, вы выбираете Ориентацию ПЛАН.
Файл стрингов
Укажите Тип файла, а затем двойным щелчком левой кнопки мыши (F3) выберите Файл ввода, содержащий полигоны, которыми вы хотите ограничить данные. При желании, используйте фильтр, который ограничит записи, участвующие в процессе.
Двойным нажатием клавиши мыши (F3) укажите имена полей Восточных, Северных и Z координат.
Файл контуров
Если вы хотите использовать контуры для ограничения блоков, которые будут использоваться в расчете, выберите опцию Файл контуров и нажмите кнопку Далее. Смотрите: Ограничения контурами
Файл вывода
Дважды щелкните левой кнопкой мыши (или используйте кнопку поиска), чтобы выбрать имя Файла ввода.
Дополнительное символьное поле и Значение
Если вы хотите добавить символьное поле в файл вывода, укажите имя дополнительного поля. Чтобы заполнить поле, введите значение в поле «Значение дополнительного символа».
- Если файл отчета уже существует, вы будете иметь возможность перезаписать его или присоединить к нему данные.
- В связи с тем, что у вас есть возможность присоединить вывод этой функции к существующему файлу, вы можете производить несколько вычислений с различными параметрами. Дополнительное поле можно использовать для выявления разницы между каждым вычислением, особенно если вы применяете фильтр в последующих процессах.
Вы можете присоединять отчеты к файлу вывода только если используемые поля оценки совпадают.
Формы
Нажмите на кнопку Формы, чтобы выбрать и открыть сохраненный набор форм или, если набор форм был загружен, сохранить текущий набор форм.
Запуск
Наконец, щелкните по кнопке Запустить для запуска функции.
