Блочная модель
Форма Отчета блочной модели принимает спецификацию Набора бортов или Набора цветов для определения диапазонов, в которых будут представлены борта.
Если на вкладке Поля формы выбран параметр Поля отчета, диапазоны в Наборе бортов применяются к первому указанному полю.

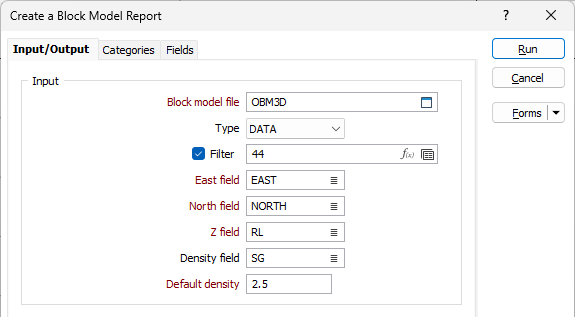

Ввод
Дважды щелкните (или щелкните значок «Выбрать»), чтобы выбрать имя блочной модели, которую необходимо включить в отчет. Выберите тип (ДАННЫЕ / СЪЕМКА / СТРИНГ / ODBC LINK / MDB LINK) файла, содержащего блочную модель. Тип файла по умолчанию для данных блочной модели - DATA.
При необходимости можно выбрать или указать, или использовать выражение для определения фильтра, который будет применяться к блочной модели на основе значений полей в блочной модели. Целые блоки будут включены или исключены из отчета в зависимости от того, удовлетворяют ли их значения критериям прохождения этого фильтра.
Обратите внимание, что блочные модели пластов здесь не поддерживаются — их следует сообщать с помощью параметра Стратиграфия | Блочная модель пластов | Отчет.
Поля Восток, Север и Z
В полях Восток, Север и Z введите названия полей, содержащих координаты востока, севера или Z (высота) для каждого блока в блочной модели. во входном файле. Функция использует эти имена полей для поиска полей, содержащих размеры блока во входном файле.
Поле плотности и плотность по умолчанию
Для метрических проектов, если во входном файле есть поле Плотность, дважды щелкните, чтобы выбрать поле, содержащее плотность
Если при обработке записи значение плотности отсутствует, вместо него будет использовано значение плотности по умолчанию. Плотность по умолчанию — обязательное значение.
В стандартных отчетах кумулятивная плотность, используемая при расчетах объема и тоннажа, добавляется в выходной файл. Это позволяет проверять плотность, используемую для расчета тоннажа для различных диапазонов содержаний.
Примечание: Если в вашем проекте используются имперские, а не метрические единицы, форма запросит поле Коэффициент тоннажа, которое содержит коэффициент тоннажа
Коэффициент тоннажа по умолчанию должен быть выражен в единицах, указанных на вкладке Заявленные значения для Коэффициента тоннажа отчета > Единицы.

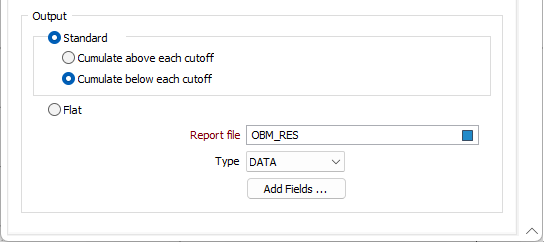

Файл вывода
Выберите опцию Отчет (Стандартный или Упрощенный) и укажите файл вывода.
Стандартное
Выберите эту опцию для записи общих результатов для каждого материала и диапазона бортов.
-
Сумма выше каждого борта
-
Сумма ниже каждого борта
Упрощенный
Выберите этот параметр, чтобы создать отчет, не включающий суммарные количества бортов.
Файл отчета
Укажите Тип файла. Если отчет записан в файл формата .DAT, то вы можете использовать такие инструменты обработки файла, как Расчет полей для управления данными оценки содержаний.
Введите (или дважды щелкните или щелкните значок Выбрать, чтобы выбрать) имя Файла вывода.
Записи сортируются в алфавитно-числовом порядке по полю материала, поля указаны в нисходящем порядке, под группой "Множество типов" во вкладке "Опции обработки".

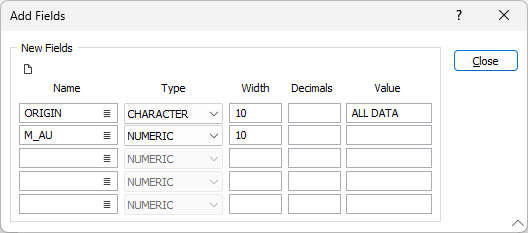

Добавить поля
Используя опцию Добавить поля, вы можете добавить до пяти полей в файл вывода.
Поля, введенные в форму Добавить поля, должны быть теми, которые часто заполняются значениями на более позднем этапе процесса моделирования с использованием одной из функций Назначить.
Формы
Нажмите на кнопку Формы, чтобы выбрать и открыть сохраненный набор форм или, если набор форм был загружен, сохранить текущий набор форм.
Запустить
Наконец, щелкните по кнопке Запустить для запуска функции. Будет произведена оценка. Для каждой большой блочной модели пласта на это может потребоваться несколько минут.
