Категории

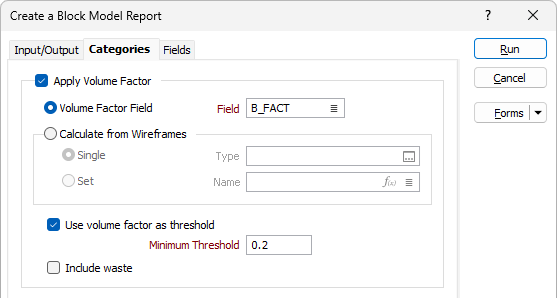

Вкладка Категории формы Отчет о блочной модели позволяет применять Коэффициент объема при обработке блоков в файле.

Коэффициенты объема записывают часть каждого блока внутри ограничения, такого как каркас. При составлении отчетов об оценках для блочных моделей, которые были ограничены и содержат коэффициенты объема, вы можете использовать настройки «Применить коэффициент объема», чтобы контролировать объем и тоннаж, о которых сообщается.

Чтобы определить объемы блоков между двумя наборами ограничений, вы можете получить коэффициенты объема из других коэффициентов объема. Например, вы можете вычислить ту часть каждого блока, которая находится в пределах двух ограничений, рудного тела и карьера, записать объем материала в пределах рудного тела и в пределах карьера.

Используя функцию Рассчитать (во вкладке Файл, в группе Изменить данные), вы можете затем рассчитать новый коэффициент объема, который правильно определяет объемы блоков между двумя наборами ограничений.

Применить коэффициент объема

При составлении отчетов об оценках для блочных моделей, которые были ограничены и содержат коэффициенты объема, вы можете использовать эти коэффициенты для управления сообщаемым объемом и тоннажем. Существует два способа применения коэффициентов:

Поле коэффициента объема

Выберите эту опцию, чтобы указать имя поля в файле блочной модели, которое содержит значения коэффициента объема. Дважды щелкните (F3), чтобы выбрать поле, содержащее значения коэффициента объема.

Рассчитать, используя каркас

Выберите этот параметр, чтобы выбрать каркас или набор каркасов, которые будут использоваться для оперативного расчета коэффициентов объема.

Для обработки отдельного каркаса выберите опцию Один, после чего задайте Тип каркаса, а затем Имя каркаса данного типа.

Для обработки нескольких каркасов можно использовать выражения, подстановочные знаки и частичные имена в поле Имя, чтобы выбрать несколько каркасов в качестве специального набора каркасов. В меню по правой кнопке вы можете применить опцию Предварительный просмотр, чтобы проверить выражение перед его использованием для создания обновленного списка каркасов. Кроме того, вы можете нажать на значок Выражение и использовать его для Редактор выражений создания, изменения и проверки выражения. Если в поле Имя введено имя или подстановочный знак и выбрана кнопка Выражение, то при открытии в редакторе имя/подстановочный знак автоматически преобразуется в допустимое выражение.

Чтобы обработать каркасы в предопределенном наборе каркасов, используйте опцию Набор.

Рекомендуется проверять каркасы перед их использованием в любом процессе.

Использовать коэффициент объема в качестве порогового значения

Если этот флажок установлен, блоки включаются всякий раз, когда значение коэффициента блокировки больше нуля. Другими словами, включаются блоки, которые даже слегка пересекают каркас(ы).

Минимальный порог

Введите Минимальное пороговое значение. Например, вы можете захотеть включать блоки только в том случае, если по крайней мере 20% этих блоков попадают в указанные каркасы.

Включить пустую породу

Если этот флажок установлен, к объему применяется коэффициент (1 - коэффициент). Это действие добавит в отчет еще один столбец - ПУСТАЯ ПОРОДА, в котором значения могут быть как истинными, так и ложными и в случае стандартного отчета, Общими (всего).

Этот отчет будет отсортирован, чтобы записи ПУСТАЯ ПОРОДА = Неверно записывались перед записями ПУСТАЯ ПОРОДА = Верно.

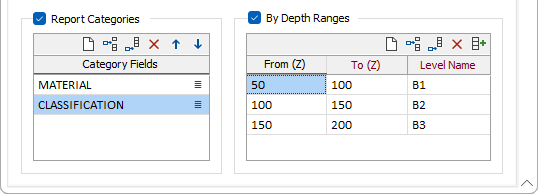

Категории отчетов

Выберите опцию категоризации, если вы хотите использовать одно или несколько полей, имена которых должны быть указаны в списке Категории полей, чтобы распределить по категориям отчеты о содержании. Например, если вы хотите, чтобы отчеты были отсортированы сначала по материалу, а затем по классификации.

Используйте кнопки на локальной панели инструментов для Управлять строками в списке.

По диапазонам глубины

Выберите данную опцию, если хотите определить диапазоны в отчете с помощью набора диапазона глубин От-До и присвоить значение кода каждому диапазону. Интервалы От и До не должны накладываться друг на друга, при этом, значение До одного интервала может быть ниже, чем значение До следующего интервала.
