Отчет о расширенной блочной модели

Во вкладке Блочная модель, в группе Отчеты: Нажмите Расширенный отчет по блочной модели, чтобы создать расширенные отчеты по тоннажу содержаний из блочной модели.

Целью расширенного отчета по блочным моделям является предоставление гибко настраиваемых отчетов по блочным моделям:

  • с возможностью выбора объема, плотности и массы;

  • с содержаниями и количествами для выбранных атрибутов;

  • в пределах пространственных ограничений, таких как отметки, поверхности, солида и полигоны;

  • по материалам;

  • в пределах каркасов; и,

  • сгруппированных в иерархии по строкам и столбцам на основе уникальных значений полей, наборов индивидуальных и накопительных бортовых значений, подписанных выражений и бинов материалов.

Чтобы просмотреть подробные примеры настройки расширенного отчёта по блочной модели в различных сценариях, см. Примеры.

Модель входного блока

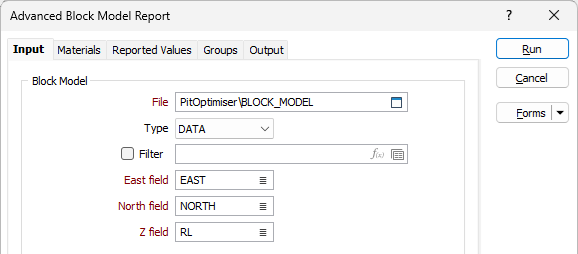

Ввод вкладка формы расширенного отчета по блочной модели содержит параметры для настройки блочной модели, фильтра и пространственных ограничений.

Файл

Дважды щелкните (или щелкните значок «Выбрать»), чтобы выбрать имя блочной модели, которую необходимо включить в отчет. Выберите тип (ДАННЫЕ / СЪЕМКА / СТРИНГ / ODBC LINK / MDB LINK) файла, содержащего блочную модель. Тип файла по умолчанию для данных блочной модели - DATA.

При необходимости можно выбрать или указать, или использовать выражение для определения фильтра, который будет применяться к блочной модели на основе значений полей в блочной модели. Целые блоки будут включены или исключены из отчета в зависимости от того, удовлетворяют ли их значения критериям прохождения этого фильтра.

Обратите внимание, что блочные модели пластов здесь не поддерживаются — их следует сообщать с помощью параметра Стратиграфия | Блочная модель пластов | Отчет.

Поля Восток, Север и Z

В полях Восток, Север и Z введите названия полей, содержащих координаты востока, севера или Z (высота) для каждого блока в блочной модели. во входном файле. Функция использует эти имена полей для поиска полей, содержащих размеры блока во входном файле.

Пространственные условия ограничения

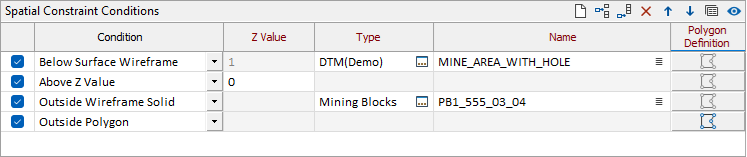

Сетка условий пространственных ограничений используется для настройки пространственных ограничений (например, отметок, поверхностей, солидов и полигонов), в пределах которых должен формироваться отчет по блочной модели.

Ограничения могут быть созданы с использованием различных пространственных объектов, таких как ЦМП, каркас и полигоны, чтобы определить область, подлежащую отчетности для блочной модели. Блочная модель считается ограниченной, когда ее центроид совпадает с пространственным объектом, используемым для ограничения, независимо от того, полностью ли или частично блок соответствует ограничению.

Каждое условие, добавленное в таблицу, будет применено к блочной модели для отчета. Пространственные фильтры, добавленные в таблицу, будут применяться совместно, поэтому в отчете будет учитываться только тот материал, который попадает во все активные пространственные ограничения блочной модели.

Используйте кнопки на панели инструментов чтобы Управлять строками в списке.

Используйте флажок активации в левой части каждой строки, чтобы применить пространственное ограничение, или снимите флажок, чтобы его игнорировать. Это удобно для оценки влияния отдельных ограничений без необходимости добавлять или удалять их из списка по мере необходимости.

Из выпадающего списка Условие выберите условие, которому должно соответствовать материал, чтобы он был включен в отчет.

Следующие условия могут быть наложены:

Условие Местоположение включенного материала
Ниже значения Z Ниже значения Z Ниже указанного в колонке значения Z.
Выше значения Z Выше значения Z Выше указанного в колонке значения Z.
Каркас под поверхностью Ниже поверхности(ей), определенной в типе каркаса, указанном в поле Тип, и соответствующей имени, указанному в поле Имя.
Каркас над поверхностью Каркас над поверхностью Выше поверхности(ей) в типе каркаса, указанном в поле Тип, которые соответствуют названию, указанному в поле Имя.
Внутри солида каркаса Внутри солида каркаса Внутри солидов в типе каркаса, указанном в поле Тип, которые соответствуют названию, указанному в поле Имя.
Снаружи солида каркаса Снаружи солида каркаса Снаружи солидов в типе каркаса, указанном в поле Тип, которые соответствуют названию, указанному в поле Имя.
Внутри полигона Внутри полигона Внутри пространственного охвата полигона, указанного в поле Определение полигона.
Снаружи полигона Вне пространственного охвата полигона, указанного в поле Определение полигона.

Для условий Ниже/выше значения Z будет активировано поле Значение Z. Укажите высоту, выше или ниже которой должен располагаться материал.

Для условий Ниже/выше поверхности каркаса и Внутри/вне солидов каркаса поле Тип становится активным. Укажите или выберите имя типа каркаса, который содержит поверхность(и), ниже/выше которых, или солид(ы), внутри/вне которых должен располагаться материал.

Для условий Внутри/снаружи полигона активируется поле Определение полигона. Нажмите кнопку, чтобы указать файл, содержащий полигон(ы), в пределах которых будет сгенерирован отчет по блочной модели в пределах (x, y) координат.

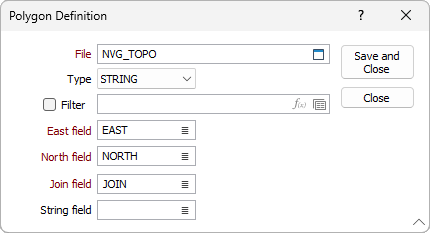

В открывшейся форме Определение полигона введите Название и Тип файла полигона. Тип по умолчанию для полигонов - STRING.

Если требуется, выберите, определите или укажите фильтр, который будет применяться к точкам в файле. Точки будут включены или исключены из полигона(ов) в зависимости от того, удовлетворяют ли их значения критериям для прохождения данного фильтра.

Используйте поля Восток и Север, чтобы выбрать координаты востока и севера для каждой точки в полигоне(ах). Используйте поле Объединить, чтобы выбрать имя поля, содержащего значения соединения для точек в полигоне(ах). Учитываются только площадные (x, y) размеры полигона(ов) – z-значения точек игнорируются. Таким образом, поле Z не является обязательным.

При необходимости, вы можете использовать поле Стринг для выбора имени поля, которое содержит стринговые значения для точек в полигоне(ах).

Нажмите OK в форме определения полигона, чтобы вернуться на вкладку ввода.

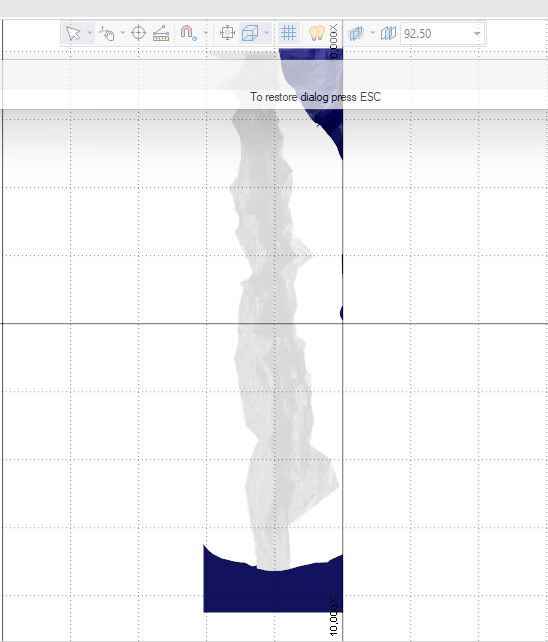

Когда в сетке настроены ограничения, при нажатии кнопки Предпросмотр на панели инструментов будет отображен предварительный просмотр взаимодействия пространственных ограничений с блочной моделью.

Материалы

Примеры

Формы

Нажмите на кнопку Формы, чтобы выбрать и открыть сохраненный набор форм или, если набор форм был загружен, сохранить текущий набор форм.

Запуск

Наконец, нажмите Запуск, чтобы запустить функцию. Оценки будут рассчитаны. Для очень больших файлов это может занять несколько минут.
