Заявленные значения

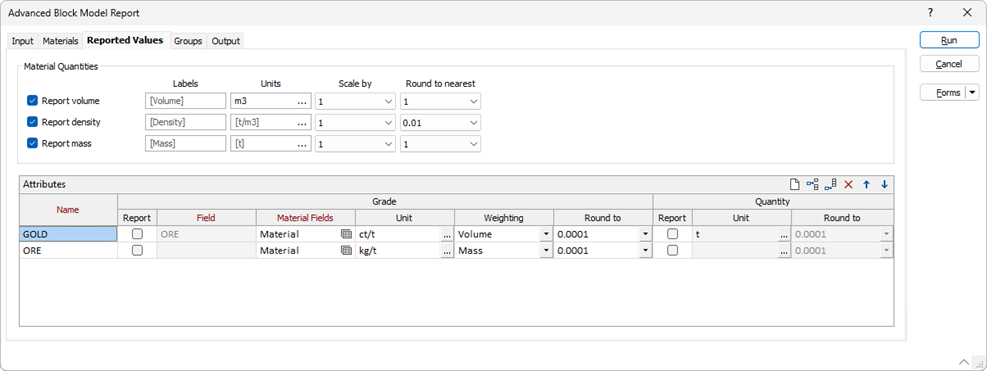

На вкладке Значения в отчете формы Расширенный отчет по блочной модели укажите значения с метками, единицами измерения и округлением, которые должны быть указаны для каждой группы, в том числе:

Количество материала (объем, плотность и/или масса) с возможностью масштабирования, а также
Атрибуты, для которых требуются взвешенные содержания и/или накопленные массы.

Чтобы просмотреть подробные примеры настройки расширенного отчёта по блочной модели в различных сценариях, см. Примеры.

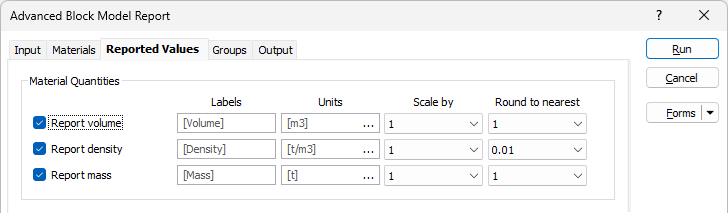

Количество материалов

Укажите следующую информацию для каждого количества материала, которое необходимо указать для каждой группы:

Отчет о объеме / плотности / массе

Используйте флажок для каждого количества материала, чтобы указать, следует ли его указывать в отчете. По умолчанию для каждой группы указываются объем, плотность и масса.

Метки

По желанию укажите метки для любых указанных количеств. По умолчанию в качестве метки для соответствующей величины будут использоваться «Объем», «Плотность» и «Масса».

Единицы

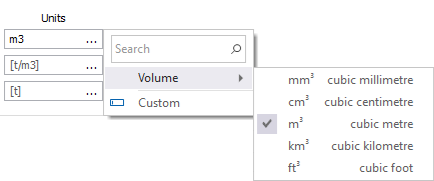

По желанию вы можете указать или выбрать единицы измерения, в которых будет указано количество. По умолчанию будут установлены единицы измерения, отражающие то, были ли в проекте установлены метрические или имперские единицы измерения. Пользовательскую единицу можно установить с помощью многоточия:

Масштабировать по

Вы можете дополнительно выбрать масштаб по коэффициенту, по которому будет масштабирована величина количества. По умолчанию масштабирование, выходящее за рамки необходимого для выражения количества в указанных единицах, не применяется.

Для параметра Масштабировать по поддерживаются следующие опции:

1
1,000
1,000,000

Округлить до ближайшего

При желании используйте раскрывающийся список Округлить до ближайшего, чтобы выбрать размер интервала, до которого будет округляться величина количества. По умолчанию объемы и массы округляются до ближайшего целого числа, а плотности и коэффициенты тоннажа округляются до двух знаков после запятой.

Примеры:

Количество отчетов	Метка	Единицы	Масштабировать по	Округлить до ближайшего	Как рассчитано	Как сообщалось
Масса с настройками по умолчанию	Масса	t		1	12345.678t	12346t
Масса, обозначенная как «тонны (тысячи)», округленная до ближайших 0,01 тысяч тонн	Тонны	t	1000	0.01	12345.678t	12.35 000’s t
Масса, обозначенная как «килотонны», округленная до ближайших 0,1 килотонны	Килотонны	кт		0.1	12345.678t	12.3kt
Масса, обозначенная как «короткие тонны», округленная до ближайших 100 коротких тонн	Короткие тонны	sh tn		100	12345.678sh tn	12300sh tn

Поддерживаются следующие параметры:

0.0001
0.001
0.01
0.1
1
10
100
1,000
10,000

При округлении до размеров интервала меньше 1 значения количества сообщаются до эквивалентного количества десятичных знаков, например, значения, округленные до ближайшего 0,01, сообщаются до 2 десятичных знаков.

Атрибуты

В таблице атрибутов можно указать информацию для каждого атрибута блочной модели (поля), для которого необходимо отобразить взвешенные оценки и/или накопленные массы для каждой группы. Атрибуты будут сгруппированы в таблице в том порядке, в котором они указаны в этом списке.

В поле Имя укажите имя, которое будет использоваться для идентификации атрибута, например Золото.

Параметры содержаний в таблице используются для ввода информации, необходимой для формирования отчета по содержанию атрибута.

Отчет

Установите флажок Отчет, чтобы указать, что содержание атрибута должно включаться в отчет.

Поле

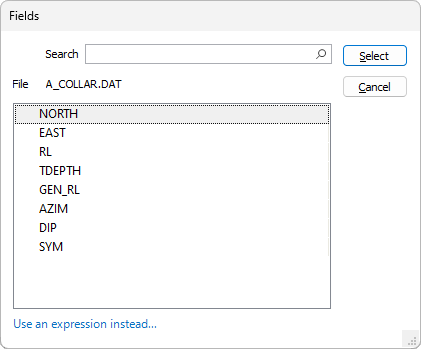

Когда на вкладке Материалы выбран вариант Единый материал, необходимо указать значение поля. Выберите имя поля блочной модели, содержащего значения оценок для атрибута.

Поддерживаются динамические выражения. Если вы хотите использовать выражение для выбора поля Содержание, нажмите Использовать и выражение вместо этого..., чтобы открыть Редактор выражений.

Поля материалов

Если на вкладке Материалы выбрано значение Множественные материалы, необходимо указать значение Поля материала. Выберите набор форм, в котором указаны поля блочной модели, содержащие значения содержаний для каждого материала по заданному атрибуту.

Вы можете использовать кнопку, чтобы выбрать существующий набор форм, или щелкнуть правой кнопкой мыши и выбрать Создать, чтобы создать новый набор форм. При появлении запроса, введите имя, которое будет назначено новому набору форм, и нажмите ОК. Либо щелкните правой кнопкой мыши по кнопке и выберите Правка или нажмите клавишу F4, чтобы отредактировать указанный набор форм. Откроется форма Поля атрибутов содержаний:

Для каждого материала для атрибута,

Используйте выпадающий список, чтобы выбрать материал, для которого необходимо указать поле блочной модели, содержащее содержание по атрибуту, и…
В раскрывающемся списке Поле содержаний выберите имя поля блочной модели, содержащего содержание атрибута для указанного материала.
Нажмите Сохранить и закрыть, чтобы сохранить параметры полей содержаний атрибута и вернуться к таблице атрибутов.

Единица

Укажите или выберите единицы измерения, в которых будет представлен отчет по содержанию атрибута.

Взвешивание

Используйте раскрывающийся список Взвешивание, чтобы выбрать, будет ли содержание атрибута взвешиваться по массе или по объему.

Если единицы измерения содержания выражены как единица массы на единицу массы (например, граммы на тонну, г/т), содержание должно взвешиваться по массе. Иначе, если единицы выражены как единица массы на единицу объема (например, граммы на кубический метр, г/м³), содержание должно взвешиваться по объему.

Округлить до

Используйте раскрывающийся список Округление до, чтобы выбрать размер интервала, до которого будет округлено значение содержания.

Количество

Количество атрибута (например, тройские унции золота) рассчитывается умножением содержания на выбранный коэффициент взвешивания - по массе или объему. Введите следующую информацию для формирования отчета по количеству атрибута, используя параметры количества в таблице.

Отчет

Установите флажок Отчет, чтобы указать, что необходимо сообщить количество атрибута.

Единица

В поле Единица измерения укажите или выберите единицы, в которых будет отображаться количество атрибута.

Округлить до

Выберите размер интервала, до которого необходимо округлить значение величины.

Например, если:

Содержание > Единица измерения = г/м³, а Содержание > Взвешивание = Объем, или
Содержание > Единица измерения = г/т, а Содержание > Взвешивание = Масса

Количество будет рассчитано в граммах, а затем преобразовано в Количество > Единица для отчетности.
