Примеры

Следующий раздел содержит подробные примеры настройки расширенного отчета по блочной модели в различных сценариях. Рассматриваются следующие сценарии:



Исходная блочная модель

  • Блочная модель, подготовленная на основе результатов Pit Optimiser, содержащая поля для:

    • Обогащенные и обедненные материалы

    • Золото и мышьяк

    • Коды RESCAT: 1 = Измерено, 2 = Указано, 3 = Предполагаемое

    • Классификация по результатам оптимизации: руда, смешанный, вскрыша, воздух

    • Топография, поверхности на конец периода и инкрементные (приростные) солиды карьеров

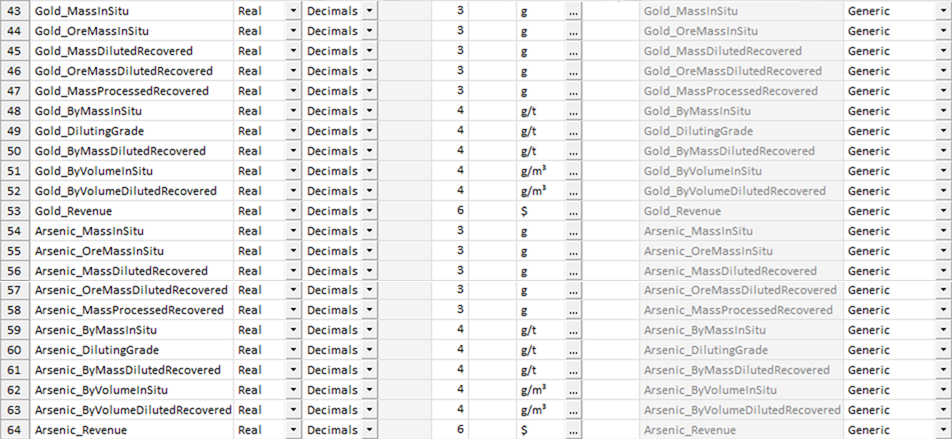

Образец структуры модели входного блока представлен здесь:

Примечание: Важно отметить, что файл входной блочной модели, приведенный выше, содержит поле RESCAT, в котором указана классификация ресурсов для каждого блока. В приведенных ниже примерах поле RESCAT будет использоваться для настройки и группировки различных сценариев отчетов.

Конфигурация

Для вышеуказанной исходной блочной модели будет применена следующая конфигурация:

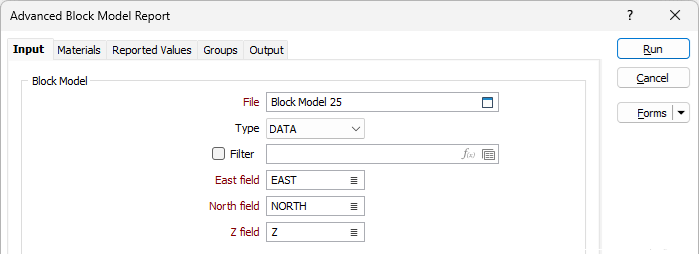

На вкладке Ввод Расширенного отчета по блочной модели в поле Файл необходимо выбрать блочную модель. Поля Северных, Восточных и Z координат будут установлены на Север, Восток и Z соответственно. В сетке не должно быть активных условий пространственных ограничений.

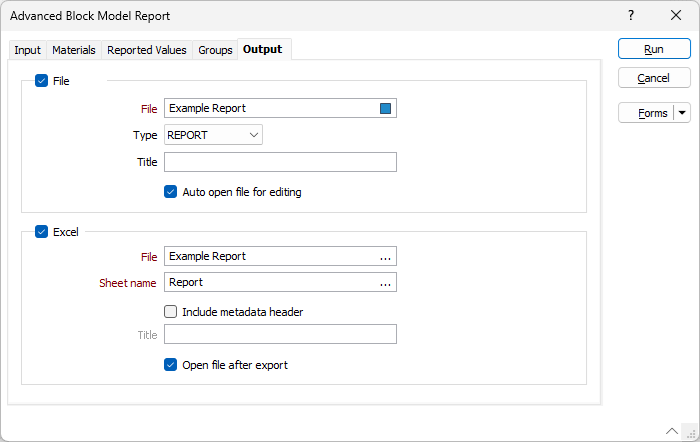

На вкладке Вывод формы Расширенного отчета по блочной модели необходимо выбрать параметры Файл и Excel, а также ввести соответствующие значения Файл, Тип и Имя листа. По желанию введите название файла. Выберите оба параметра: Автоматически открывать файл для редактирования и Открывать файл после экспорта. Вам не нужно выбирать опцию Включить заголовок метаданных.

Один материал

Следующие сценарии являются примерами конфигурации отчетов по одному материалу с различными форматами группировки.

Конфигурация единого материала

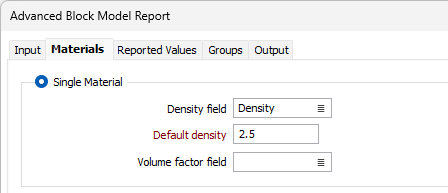

Для отчета по единому материалу необходимо выбрать соответствующую опцию на вкладке Материалы и ввести значение плотности по умолчанию 2,5, как показано ниже:

Все остальные параметры на вкладке Материалы можно оставить по умолчанию.

На вкладке Заявленные значения все количества материалов должны быть активными, с метками и единицами измерения по умолчанию, масштабом со значением 1 и округлением до ближайшего 1 для объема, 0,001 для плотности и 1 для массы, как показано ниже:

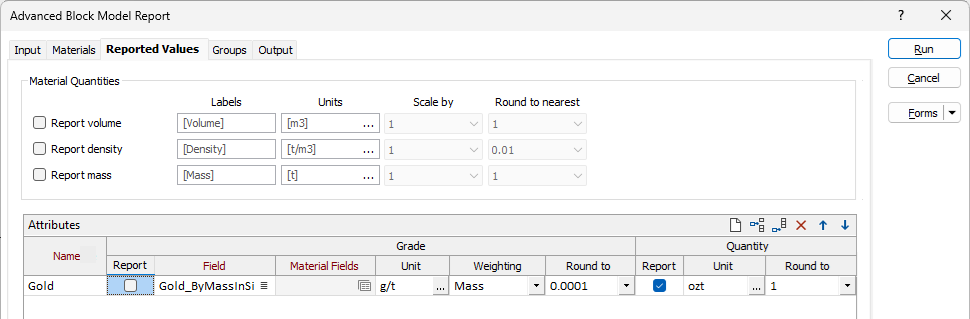

В сетке Атрибуты на вкладке Значения в отчете настройте атрибут для Золота, активный для отчета, с выбранным полем Золото по массовому эквиваленту, значением единицы измерения g/t и весовым коэффициентом Масса, округленная до 0,0001. Для значений Количество активна опция Отчет со значением Единица ozt и Округлить до 1. Эта конфигурация выглядит следующим образом:

Отчет по домену

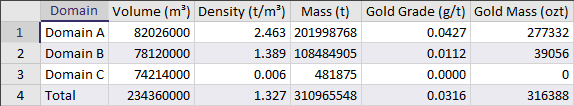

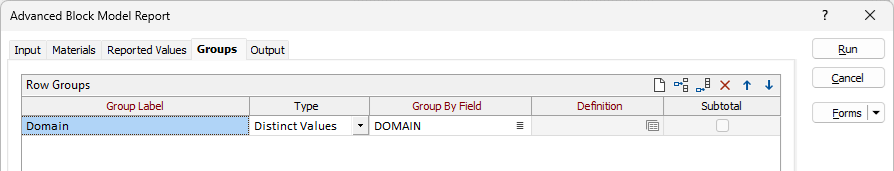

Чтобы отчитаться о едином материале, который вы настроили по домену, необходимо настроить следующие строки и столбцы на вкладке Группы:

Группы строк

Группы столбцов

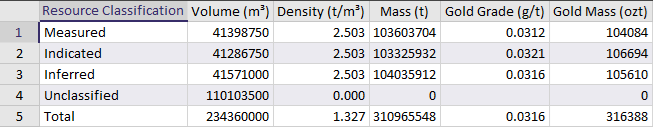

Отчет по классификации ресурсов по кодам

Чтобы отчитаться о блочной модели по классификации ресурсов из назначенных кодов, можно создать следующую конфигурацию на вкладке Группы:

Помеченные выражения в строках

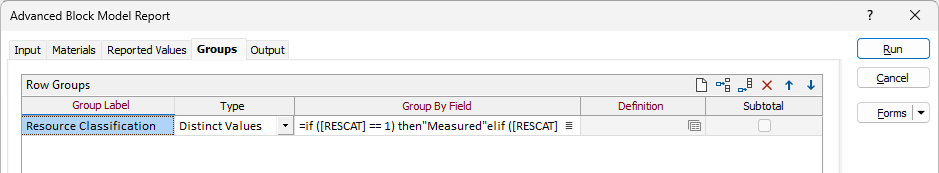

В сетке Группы строк настройте следующую группу Помеченные выражения:

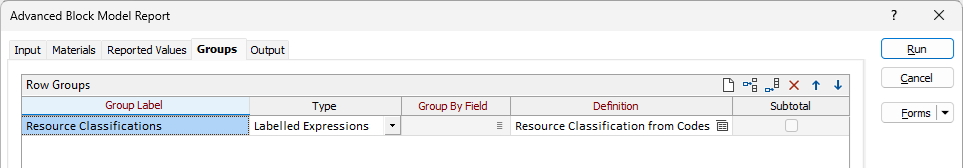

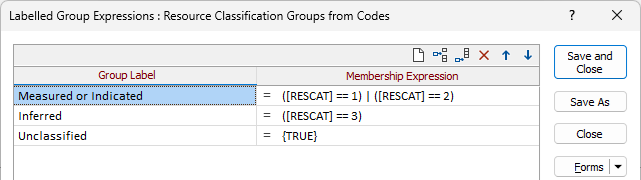

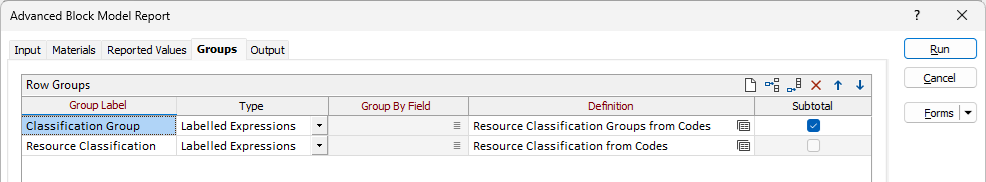

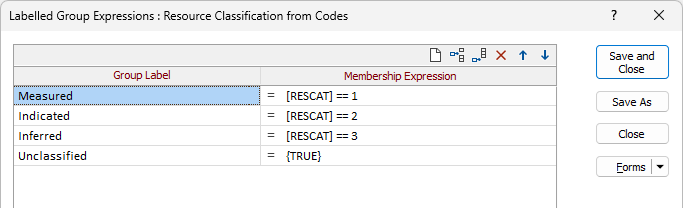

Помеченные групповые выражения для классификации ресурсов по кодам должны выглядеть следующим образом:

Различныезначения в столбцах

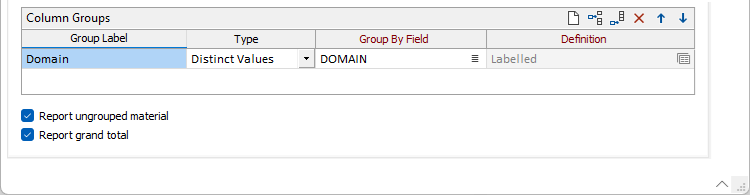

В таблице Группы столбцов настройте следующую группу «Различные значения»:

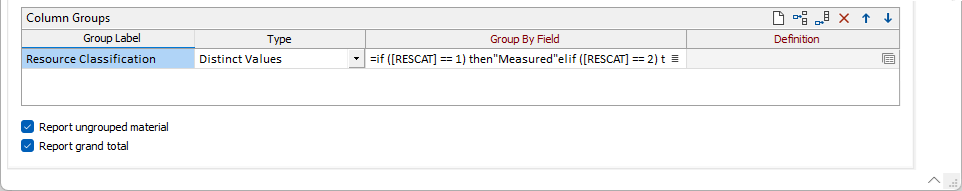

Выражение, используемое для группировки по полю, выглядит следующим образом:

if ([RESCAT] == 1) then
"Measured"
elif ([RESCAT] == 2) then
"Indicated"
elif ([RESCAT] == 3) then
"Inferred"
else
"Unclassified"
endif

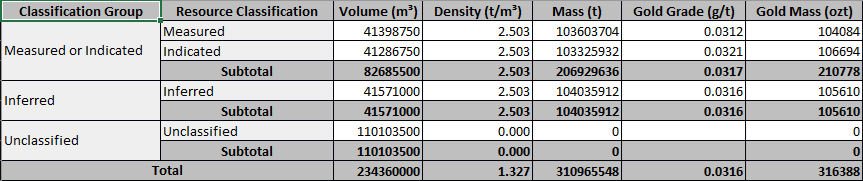

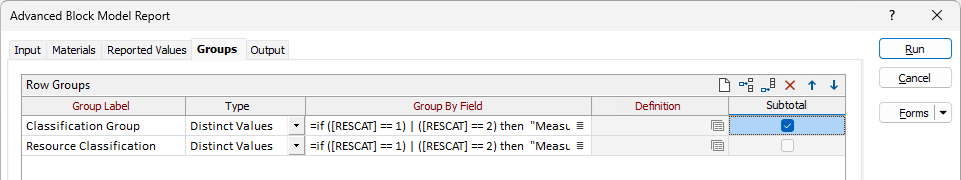

Отчет по классификации ресурсов с промежуточными итогами

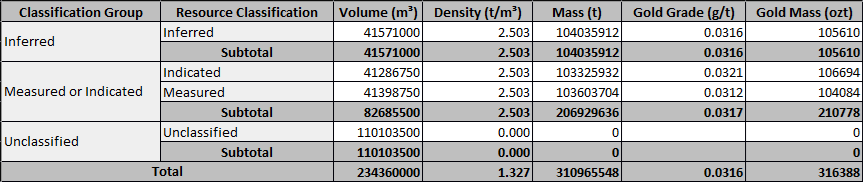

Чтобы сформировать отчет по блочной модели по классификации запасов с промежуточными итогами, можно создать следующую конфигурацию на вкладке Группы в сетке групп строк:

Выражение, используемое для Классификации по полю для каждой группы строк, выглядит следующим образом:

if ([RESCAT] == 1) | ([RESCAT] == 2) then
"Measured or Indicated"
elif ([RESCAT] == 3) then
"Inferred"
else
"Unclassified"
endif

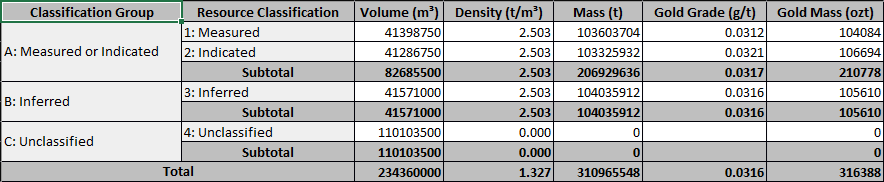

Группа отчетов с настраиваемым порядком категорий

Для отчета о группах отчетов по блочной модели с настраиваемым порядком категорий требуется следующая конфигурация:

Различные значения

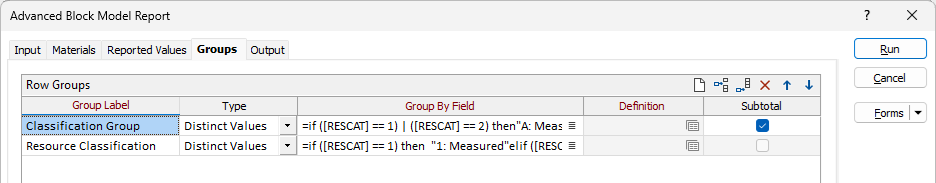

На вкладке Группы необходимо определить следующие группы строк:

Выражение, используемое для определения команды Группировать по полю для метки группы классификации, выглядит следующим образом:

if ([RESCAT] == 1) | ([RESCAT] == 2) then
"A: Measured or Indicated"
elif ([RESCAT] == 3) then
"B: Inferred"
else
"C: Unclassified"
endif

Выражение, используемое для определения Классификации по полю для метки группы классификации ресурсов, выглядит следующим образом:

if ([RESCAT] == 1) then
"1: Measured"
elif ([RESCAT] == 2) then
"2: Indicated"
elif ([RESCAT] == 3) then
"3: Inferred"
else
"4: Unclassified"
endif

Помеченные выражения

Следующие помеченные выражения можно поочередно использовать для сохранения порядка определения в отчете:

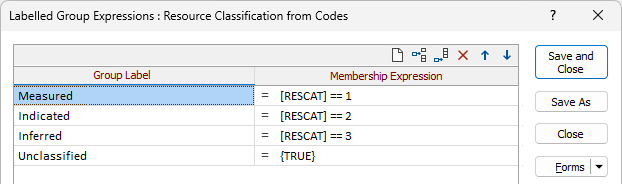

Определение выражений отмеченной группы для метки группы классификации настраивается следующим образом:

Определение выражений для отмеченных групп в метке группы классификации запасов настроено следующим образом:

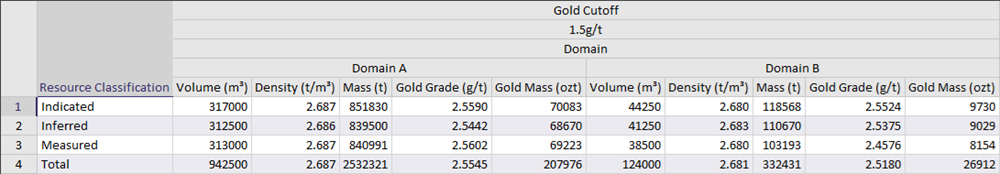

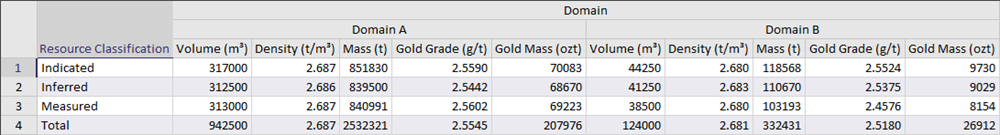

Отчет по домену и классификации запасов при бортовом значении

Для группировки отчета по домену и классификации запасов при бортовом значении требуется следующая конфигурация:

Бортовые значения (Бины)

Для настройки отчета с различными значениями и бортовыми значениями (интервалами) необходимы группа строк и следующие группы столбцов:

Группы строк

Для групповой метки классификации запасов используйте выражение Классификация по полю из Различные значения в столбцах выше.

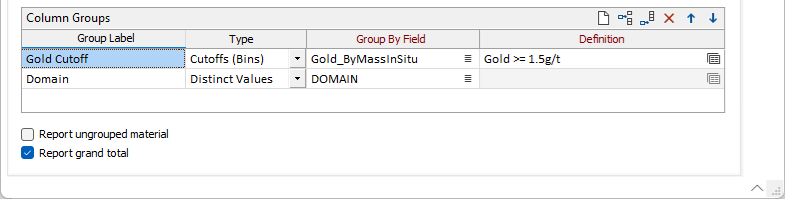

Группы столбцов

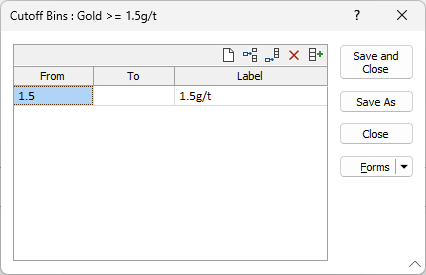

Определение бортовых значений (бинов) для метки группы бортовых значений для золота следующее:

Фильтр блочной модели

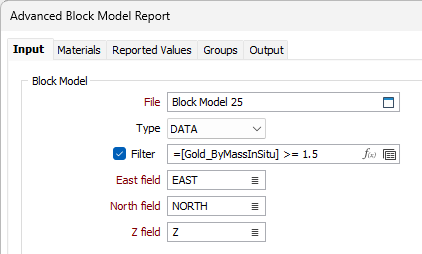

Чтобы ограничить информацию, рассматриваемую в отчете, можно создать входной фильтр блочной модели следующим образом:

Этот фильтр ограничит отчет только теми блоками, у которых значение Gold_ByMassInSitu больше либо равно 1.5.

Отчет по различным бортовым значениям на разных отметках

Для создания отчета о блочной модели при различных бортовых значениях на разных высотных отметках можно применить следующую конфигурацию с альтернативными выражениями:

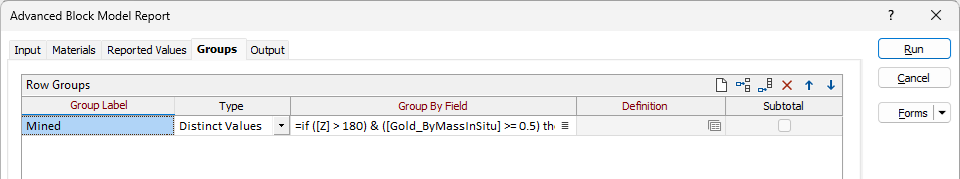

Первоначальное выражение для метки группы добычи выглядит следующим образом:

if ([Z] > 180) & ([Gold_ByMassInSitu] >= 0.5) then
"Open Pit"
elif ([Z] <= 180) & ([Gold_ByMassInSitu] >= 1.0) then
"Underground"
else
"Below Cutoff"
endif

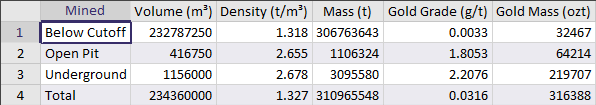

В качестве альтернативы для сообщения информации о другой высоте можно использовать следующее выражение:

if ([Z] > 110) & ([Gold_ByMassInSitu] >= 0.5) then
"Open Pit"
elif ([Z] <= 110) & ([Gold_ByMassInSitu] >= 1.0) then
"Underground"
else
"Below Cutoff"
endif

Отчет о кривой содержаний и тоннажа

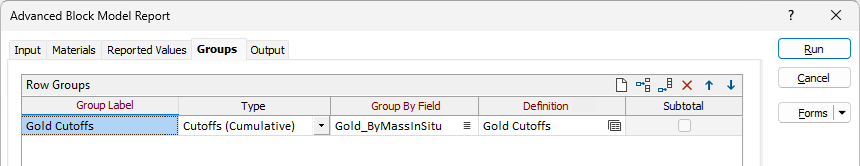

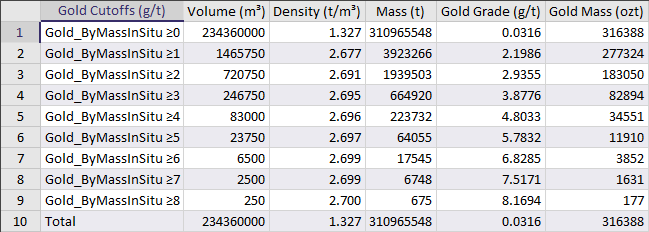

Для построения кривой содержаний и тоннажа по блочной модели можно применить следующую конфигурацию. Группа меток для типа Бортовые значения (Накопл) в наборе Бортовые содержания по золоту должна быть заполнена следующим образом:

Набор бортовых значений для золота настроен следующим образом:

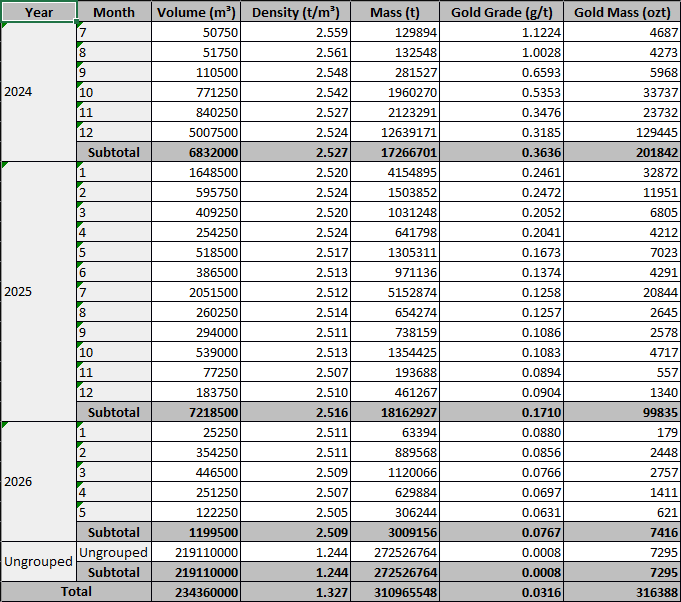

Отчет по годам и месяцам на основе расчетных дат

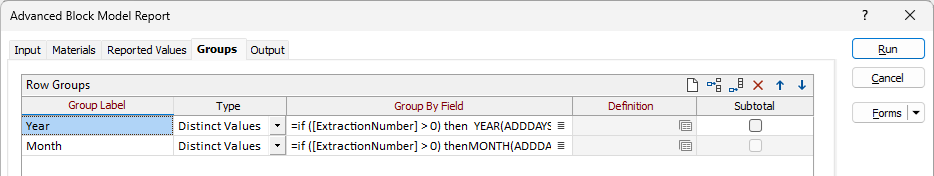

Для создания отчета о блочной модели по годам и месяцам на основе рассчитанных дат необходимо настроить следующие группы строк. Кроме того, для группировки по полям метки группы года и метки группы месяца используются отдельные выражения.

Примечание: для конфигурации групп необходимо выбрать оба параметра: Отчет о несгруппированных материалах и Отчет об общем итоге.

Выражение для метки группы года Группировать по полю выглядит следующим образом:

if ([ExtractionNumber] > 0) then
YEAR(ADDDAYS(TODATE(2024, 7, 1), [ExtractionNumber] * 30))
else
{BLANK}
endif

Выражение для метки группы месяцев Группировать по полю выглядит следующим образом:

if ([ExtractionNumber] > 0) then
MONTH(ADDDAYS(TODATE(2024, 7, 1), [ExtractionNumber] * 30))
else
{BLANK}
endif




Множественные материалы и пространственные фильтры

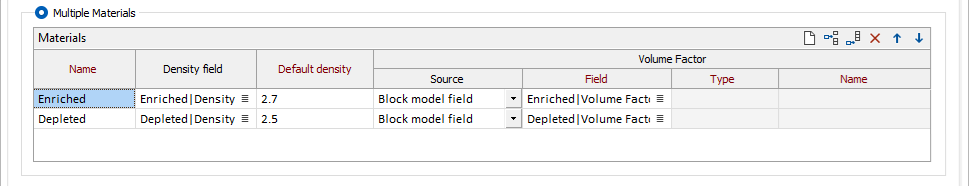

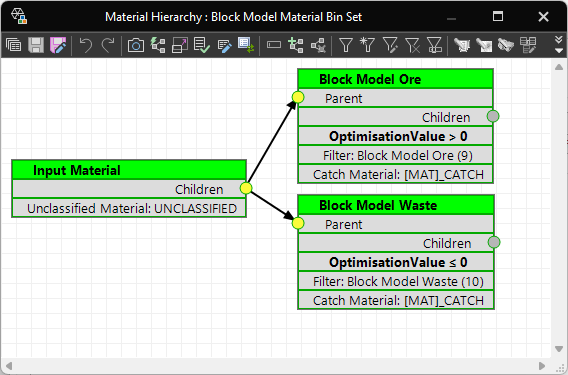

Для примеров отчетов по множественным материалам настроены следующие обогащённые и обеднённые материалы и атрибуты:

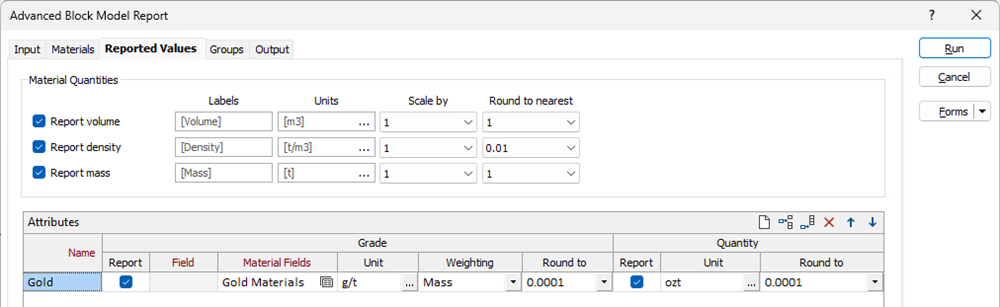

Для вкладки Заявленные значения необходимо настроить следующие данные:

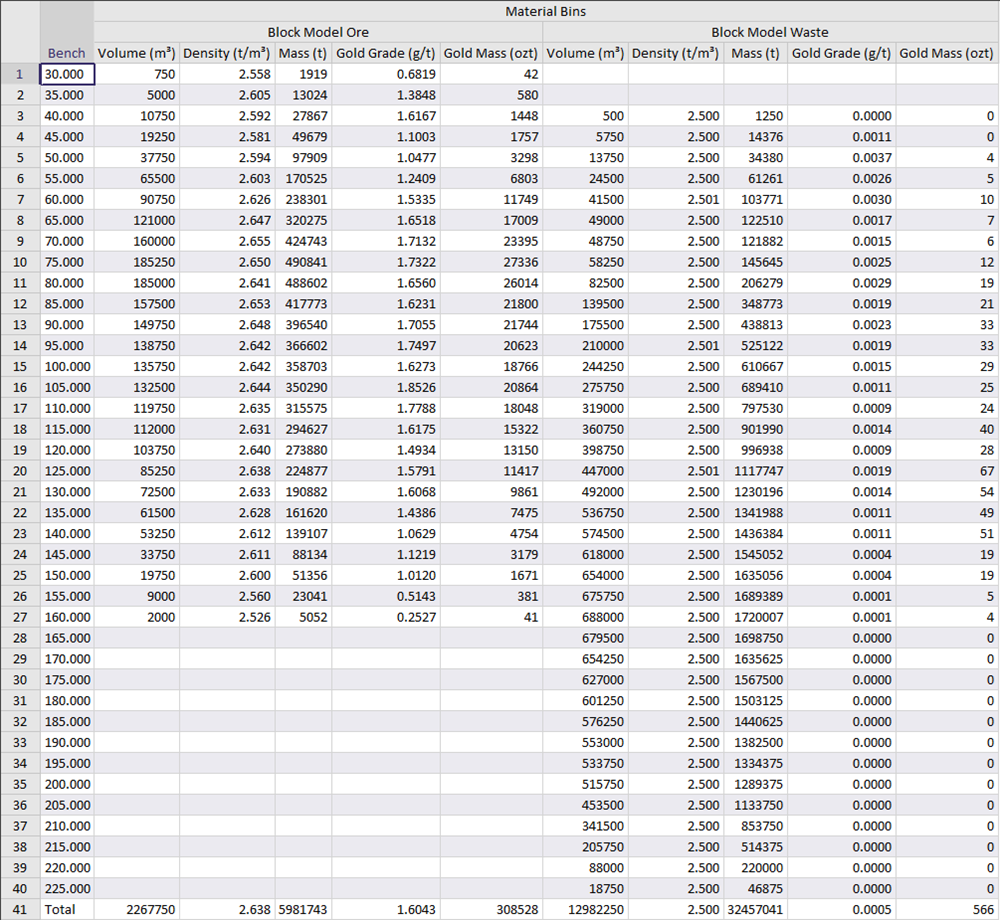

Отчёт по Бинам материала по уступам внутри солида

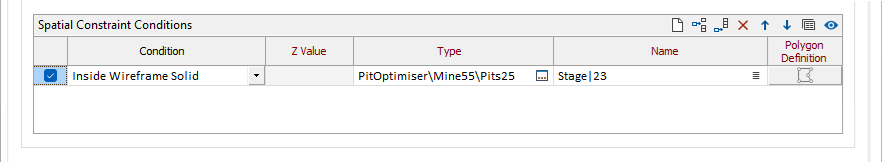

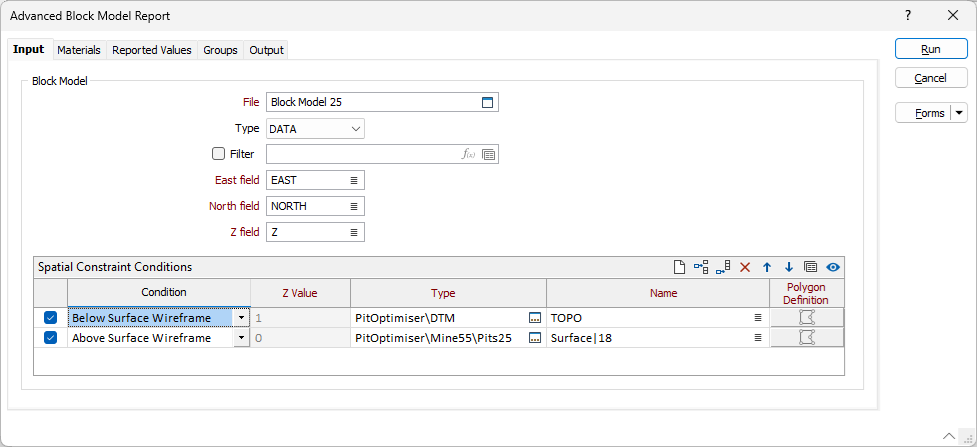

Для отчёта по материальным группам модели по уступам внутри солида, для входной блочной модели следует настроить следующее условие пространственного ограничения:

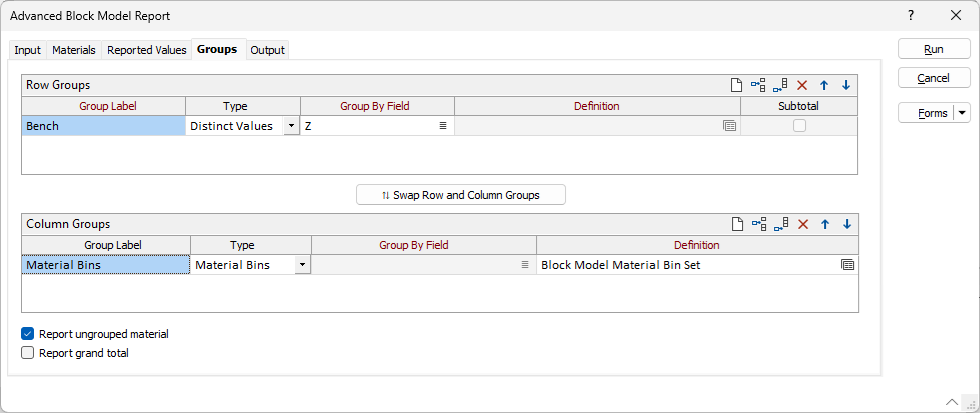

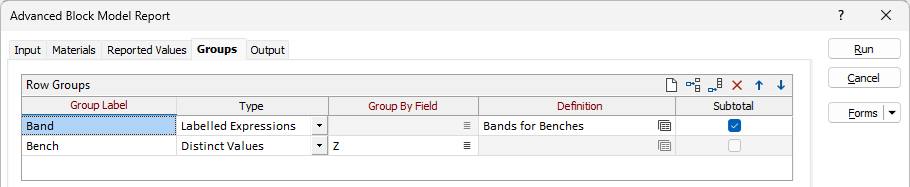

На вкладке Группы необходимо настроить следующие группы строк и группы столбцов:

Отчет о нескольких материалах по доступности и оптимизации карьера Классификация ниже поверхности

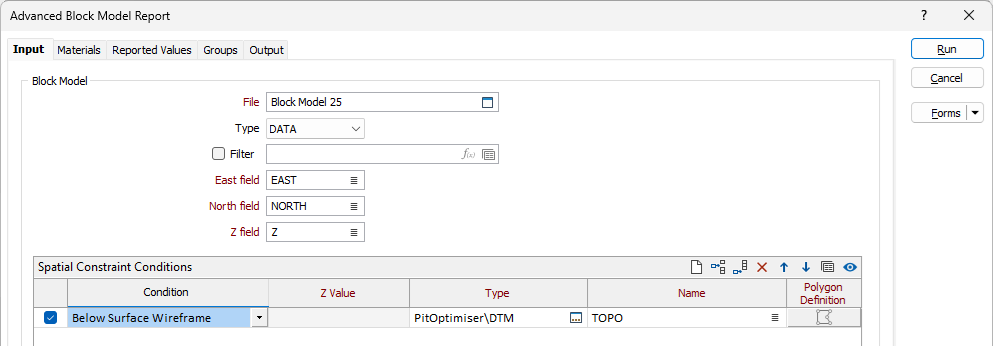

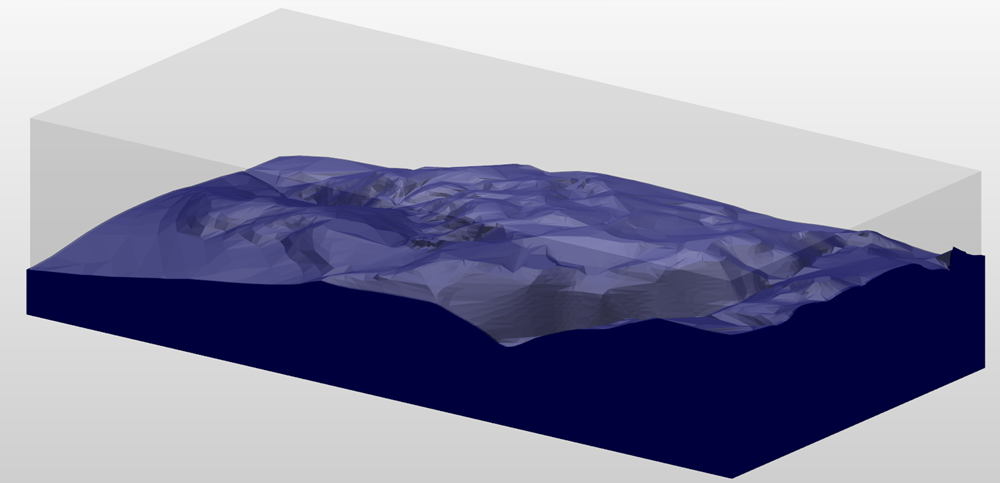

Подповерхностный каркас можно настроить как условие пространственного ограничения и включить в отчет по расширенной блочной модели. Ниже приведен пример отображения каркаса под поверхностью:

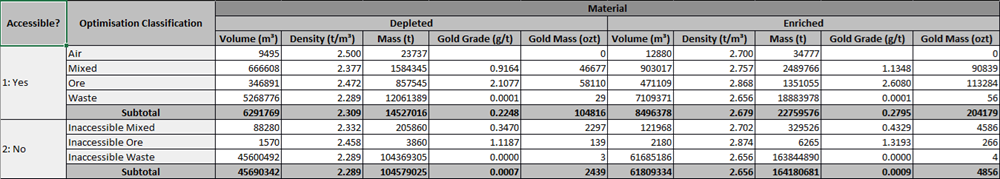

Чтобы сообщить о нескольких материалах для каркаса под поверхностью по классификации доступности и оптимизации карьера, необходимо применить следующую конфигурацию:

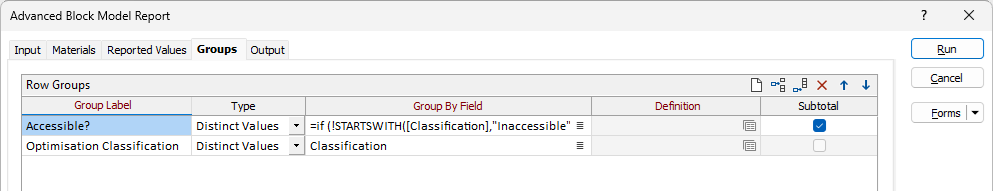

На вкладке Группыформы следующие Группы строк и Группы столбцов необходимо настроить:

Группы строк

Выражение для Классификации по полю по доступности? Метка группы задается следующим образом:

if (!STARTSWITH([Classification],"Inaccessible")) then
"1: Yes"
esle
"2. No"
endif

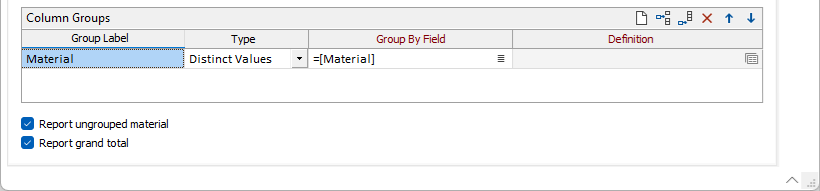

Группы столбцов

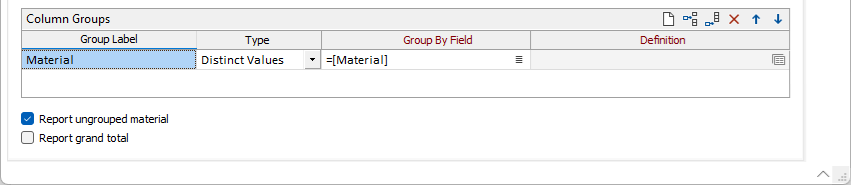

Выражение для группировки по полю для столбца Материал метка группы выглядит следующим образом:

=[Материал]

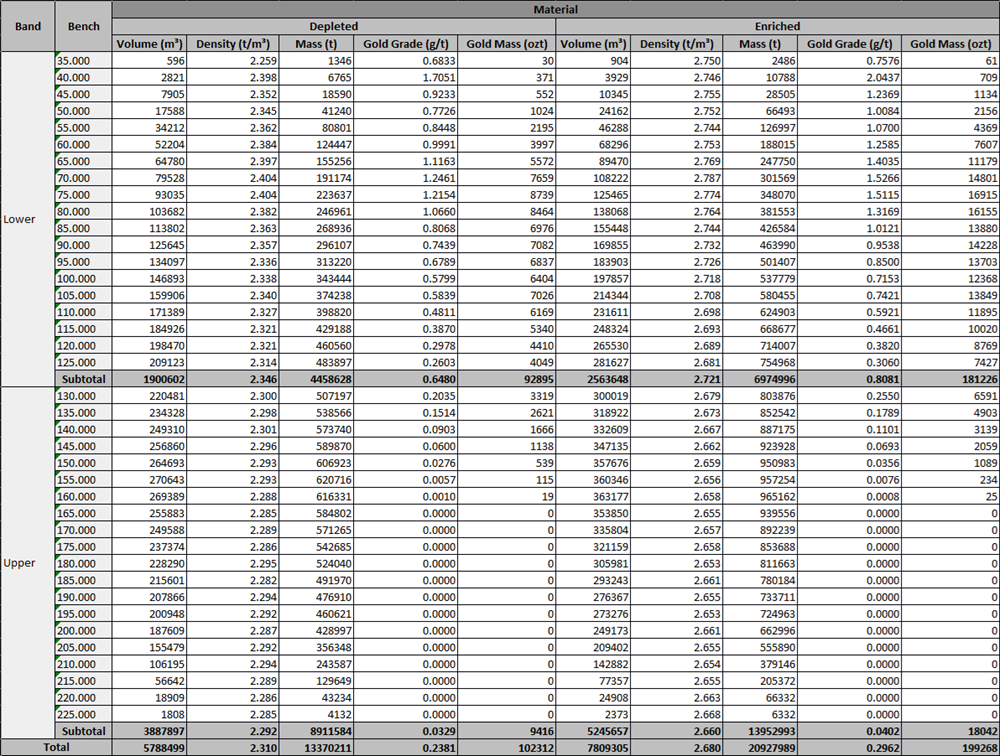

Отчет по диапазонам уступов между поверхностями

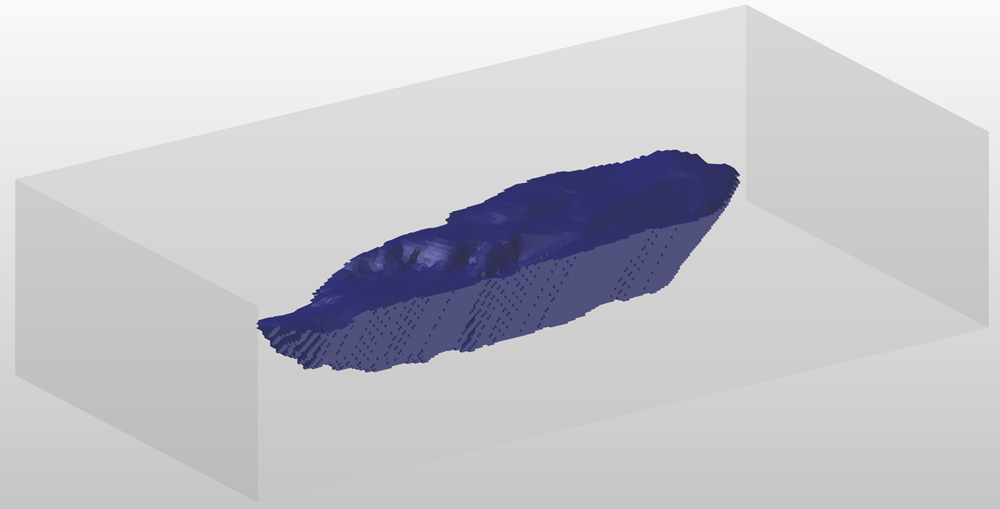

Следующий пример блочной модели иллюстрирует уступы между поверхностями:

Для указания диапазонов уступов между поверхностями следует применять следующую конфигурацию:

На вкладке Группыформы следующие Группы строк и Группы столбцов необходимо настроить:

Группы строк

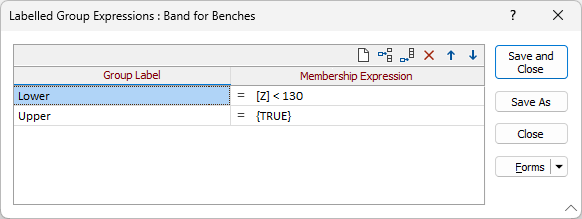

Определение выражения отмеченной группы для метки группы полос настроено следующим образом:

Группы столбцов

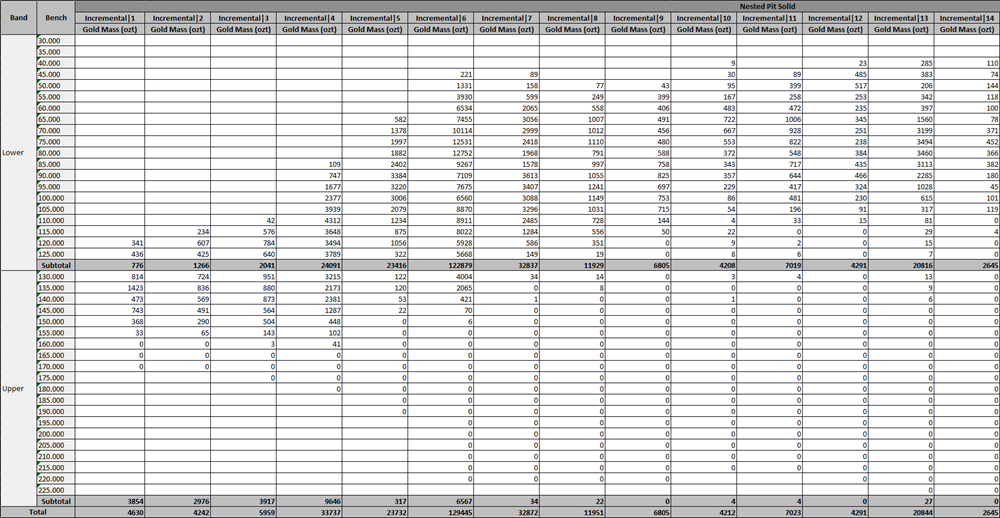

Отчет о массе золота по солиду и между поверхностями

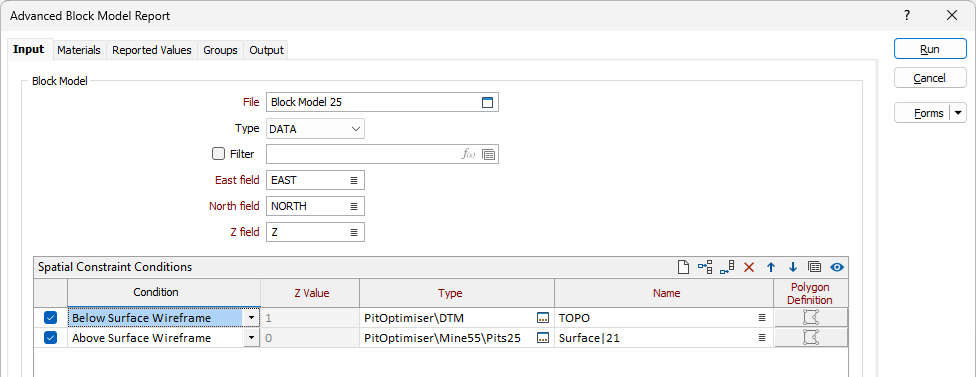

Для расчета массы золота между поверхностями по солиду и уступу необходимо применить следующую конфигурацию:

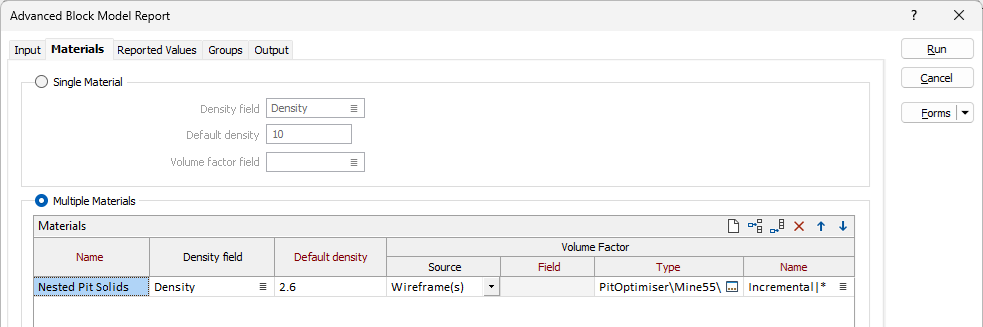

На вкладке Материалы формы сетка Материалы для множественных материалов должна быть настроена следующим образом:

На вкладке Заявленные значения формы необходимо применить следующую конфигурацию:

На вкладке Группыформы следующие Группы строк и Группы столбцов необходимо настроить:

Группы строк

Определение выражения отмеченной группы для метки группы полос настроено следующим образом:

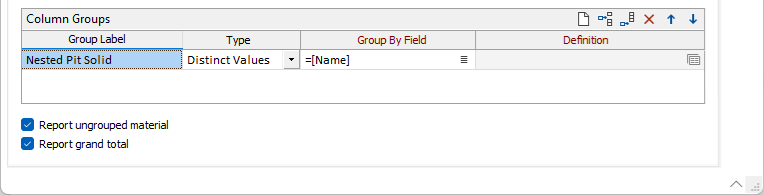

Группы столбцов

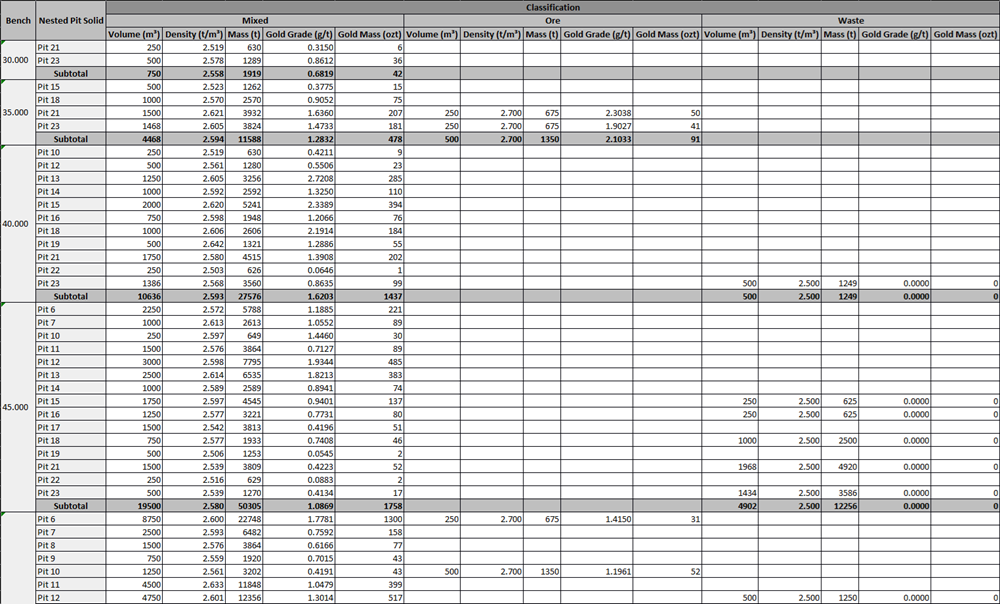

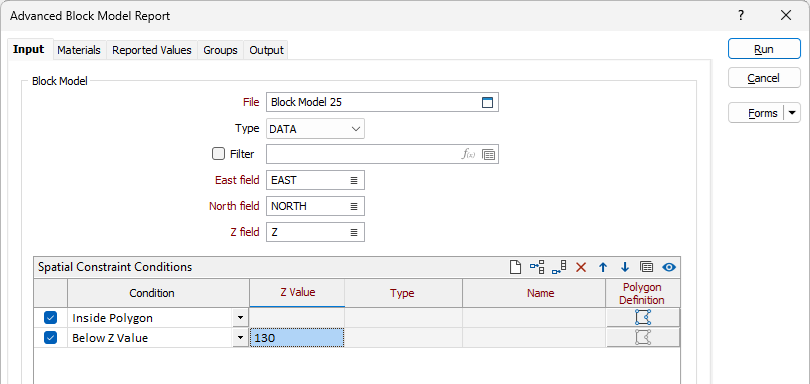

Отчет по солидам по горизонтам и вложенному карьеру по классификации в пределах высотных диапазонов внутри полигона

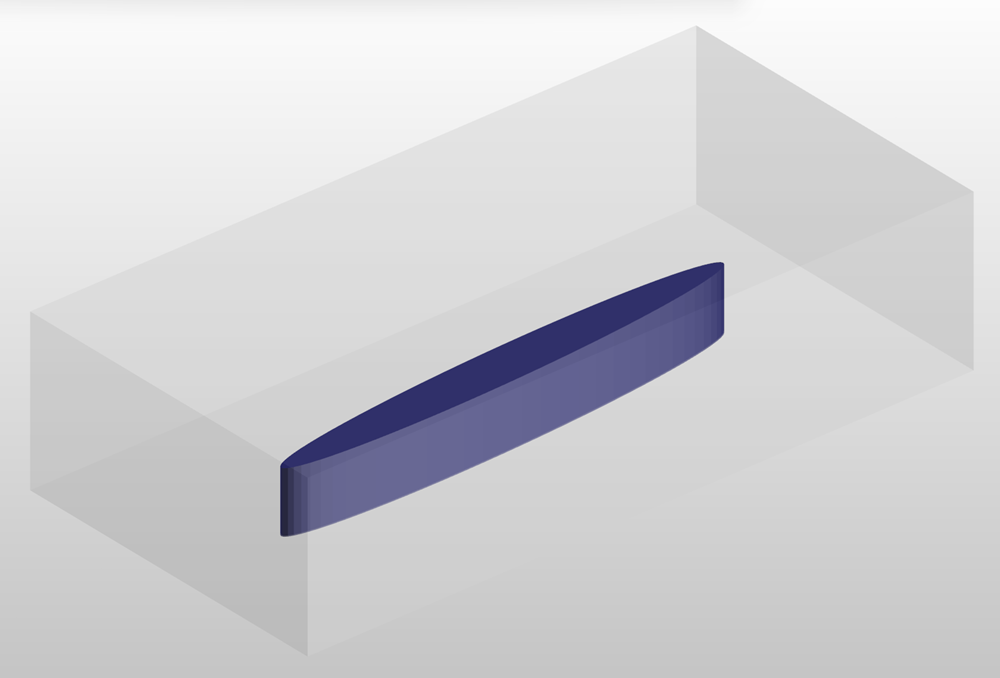

Для составления отчета по солидам в пределах диапазонов по высоте внутри полигона, по горизонтам и вложенным контурам карьеров, с учетом категории (классификации), следует применить следующую конфигурацию:

На вкладке Группыформы следующие Группы строк и Группы столбцов необходимо настроить:

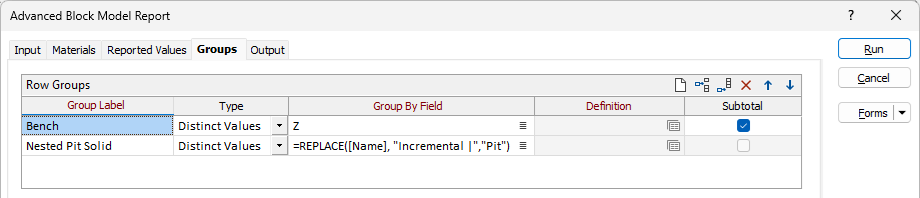

Группы строк

Выражение Группировать по полю, используемое для метки группы вложенных солидов карьера, выглядит следующим образом:

REPLACE([Имя], "Инкрементный |","Карьер")

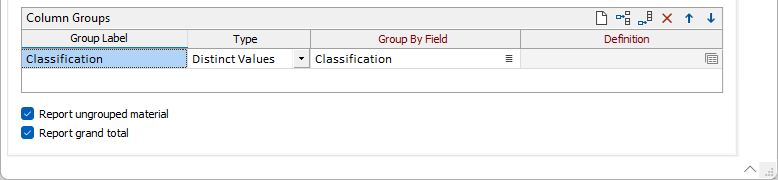

Группы столбцов

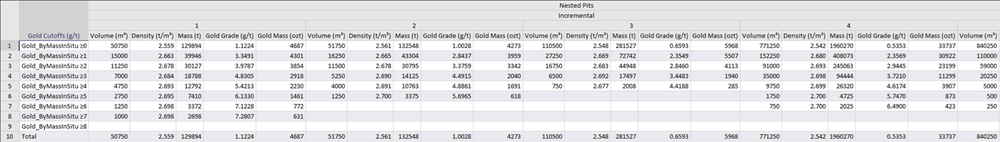

Отчет по кривой Содержание–Тоннаж внутри вложенных солидов карьера.

Для построения кривой «содержание–тоннаж» внутри вложенных солидов карьера следует применить следующую конфигурацию.

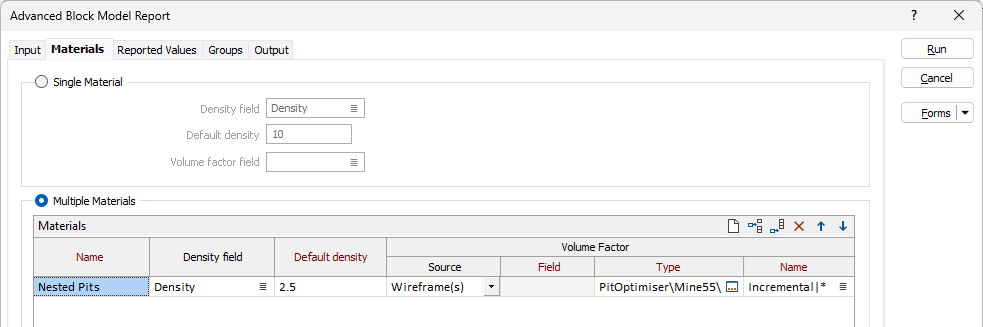

На вкладке Материалы формы параметры Множественные материалы отображаются следующим образом:

На вкладке Группы следующие Группы строк и Группы столбцов необходимо настроить:



Группы строк

Определение метки группы бортовых значений по золоту должно быть создано следующим образом:

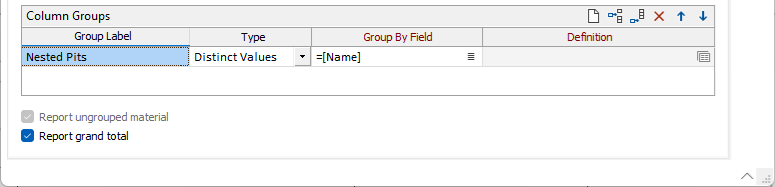

Группы столбцов
