Взаимодействие со структурными данными
Если структурные данные отображаются в Визексе, вы можете управлять ими и редактировать их в интерактивном режиме. При взаимодействии с отображаемыми данными выполняется обратная запись в файл и обновление полей падения и направления падения.
Режим взаимодействия
Параметр Режим взаимодействия на вкладке «Структурные данные» и «Структурные ленты» используется для выбора того, следует ли перемещать выбранную точку структурных данных или ленту вдоль ориентации или поворачивать ее.
При включенном режиме взаимодействия Перемещение или Вращение доступны два режима взаимодействия:
-
Удерживая нажатой, перетащите мышь, чтобы переместить/вращать данные, а затем отпустите кнопку мыши, чтобы завершить взаимодействие.
-
Нажмите, чтобы начать взаимодействие, затем переместите мышь, чтобы повернуть, после чего щелкните мышкой, чтобы завершить взаимодействие.
Этот режим упрощает использование вводных полей углов, поскольку вам не нужно удерживать кнопку мыши при вводе значения.
Нажав на Escape и на правую кнопку мыши, вы отмените текущее взаимодействие.
Вы также можете:
-
Удерживайте нажатой клавишу CTRL при вращении, чтобы привязать углы поворота к шагу 30/45 градусов.
-
При вращении вы можете выполнять привязку к объектам в Визексе. Таким образом, структурные данные будут «указывать на» объект привязки.
Маркеры можно использовать для перемещения и вращения дисков и лент на слое структурных данных. В процессе взаимодействия в просмотр выводятся аннотации редактируемых углов:
Диски
-
Чтобы переместить диск, нажмите на диск, тем самым выбрав его. Диск будет иметь жирный синий контур. Затем вы можете щелкнуть или щелкнуть и перетащить диск, чтобы переместить его (см. Режимы взаимодействия ниже):
-
Красные маркеры можно использовать для изменения Падения:
-

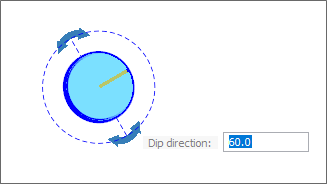

Синие маркеры можно использовать для изменения Направления падения:
Ленты
-
Чтобы переместить всю ленту, щелкните по ней, чтобы выбрать ее. Лента укажет выбор более темным оттенком.

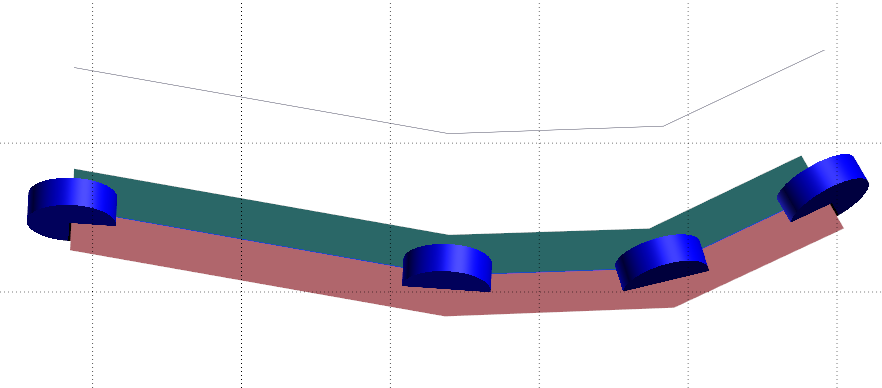

Затем вы можете щелкнуть или щелкнуть и перетащить ленту, чтобы переместить всю ленту. Появится указательная линия для выбора места перемещения ленты:
Отпустите кнопку мыши, чтобы разместить ленту.
-

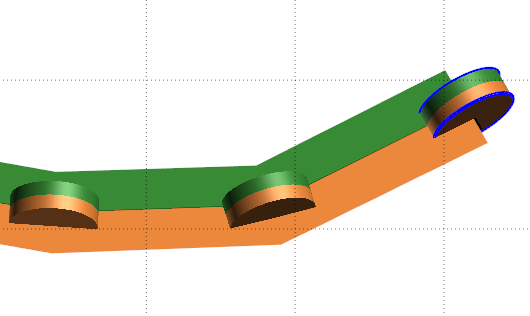

Чтобы удлинить ленту в режиме взаимодействия «Перемещение», щелкните точку на конце, которую необходимо удлинить. Перетащите конец ленты на нужную длину и в нужном направлении:

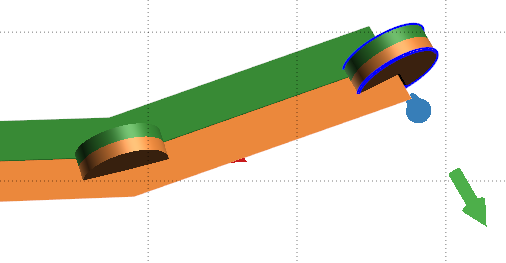

При отпускании кнопки мыши будут отображены маркеры вращения.
Примечание: на слое структурных данных можно включать или отключать отображение интерактивных маркеров с помощью инструмента в группе Структурные данные | Просмотр.
-

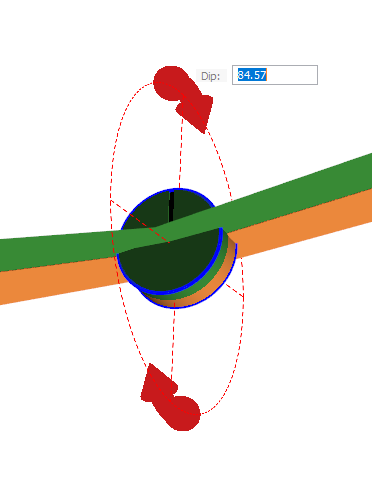

Красные маркеры можно использовать для изменения падения:
-

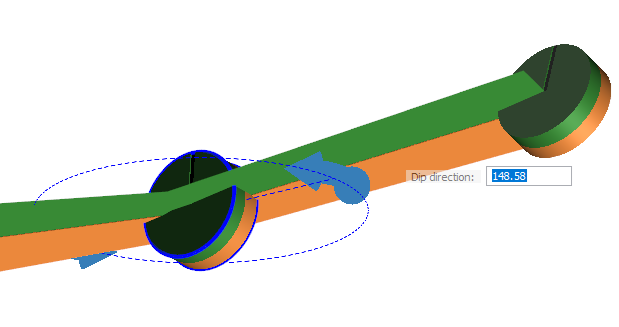

Синие маркеры можно использовать для изменения направления падения:
Предварительный просмотр

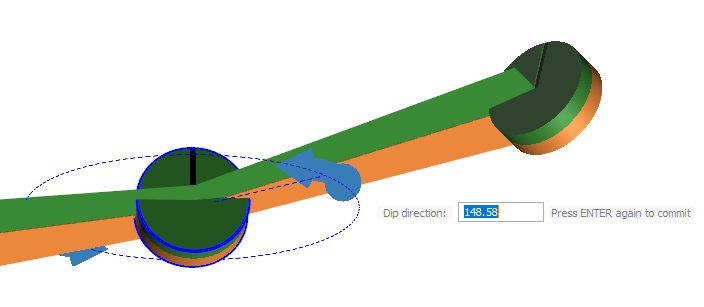

При вводе значения угла можно нажать на клавишу ENTER, чтобы предварительно просмотреть изменение падения или направления падения. Затем вы можете:
-
Нажать на ENTER еще раз, чтобы зафиксировать изменение.
-
Изменить значение и нажать на ENTER, чтобы еще раз перейти в режим предварительного просмотра.
Падение, направление падения и информация о положении также отображаются в строке состояния при вращении.
Щелкните правой кнопкой мыши, чтобы сохранить изменения. При интерактивном перемещении или вращении дисков поддерживаются опции Отменить/Вернуть.
