Добавить линейную ориентировку

Во вкладке Структурные данные, в группе Создать: нажмите на значок Добавить линейную ориентировку, чтобы добавить линейные ориентировки в данные просмотра.

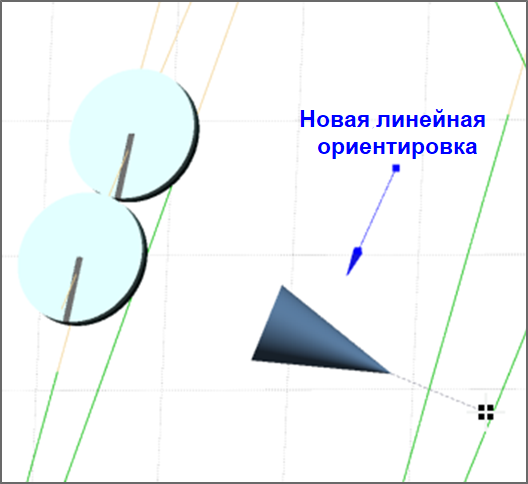

Курсор изменится на крест с квадратом в центре. Как и было предложено, вы можете щелкнуть по точке, чтобы сориентировать линию вниз. Чтобы задать направление, щелкните и перетащите мышью. Будет создана новая линейная ориентировка, которая отобразится с позицией вашего щелчка в качестве центра. Новые линейные ориентировки создаются с использованием длины и радиуса, заданных в форме Структурные данные.

Вы можете изменить местоположение, направление и угол наклона новой линейной ориентировки, используя методы, описанные в Взаимодействие со структурными данными.

При каждом щелчке и/или перетаскивании будет создаваться новая линейная ориентировка, пока инструмент Добавить линейную ориентировку активен. Чтобы отключить инструмент, щелкните правой кнопкой мыши в Визексе или щелкните значок еще раз, чтобы отключить его.

Вы можете удалить линейные ориентировки с помощью инструмента Удалить структурные данные.
