Просмотр

Во вкладке Просмотр в форме Структурные данные вы можете установить размеры и цвета для отображения структурных данных.

Направления

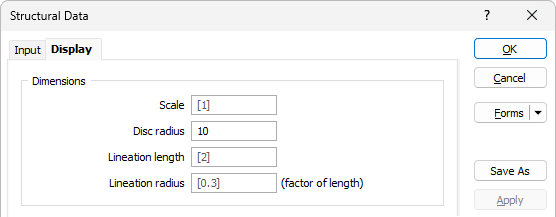

Параметры в группе настроек Направления позволяют вам установить значения для масштаба, радиуса и длины просмотра.

Масштаб

Примите Масштаб по умолчанию или введите значение, чтобы отмасштабировать просмотр структурных данных. Шкала масштаба будет действовать как множитель по отношению к текущим параметрам размера.

Радиус диска

Введите значение радиуса диска в соответствующее поле. Значение радиуса использует единицы сетки и определяет размер каждого диска, отображаемого в слое структурных данных.

Длина линейной ориентировки

Задайте или примите значение по умолчанию для длины линейной ориентировки. Значение линейной ориентировки определяет длину (в единицах сетки) линейных структур для просмотра.

Радиус линейной ориентировки

Укажите радиус линейной ориентировки, чтобы определить радиус точек линейной структуры для просмотра данных.

Ширина ленты

Введите значение ширины полилиний (лент), которые добавляются к точкам структуры.

Цвета

Определите цвета, которые будут использоваться для отображения дисков и конусов структурных данных.

Ориентирная линия диска

Выберите цвет отображения ориентирной линии диска. Эта линия представляет направление падения точки структурных данных.

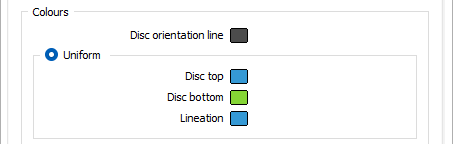

Однородные

Выберите параметр Однородные, чтобы применить одинаковый цвет к Верху диска, Низу диска и к Линейной ориентировке.

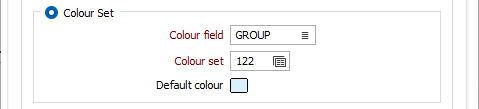

Набор цветов

Выберите Набор цветов, чтобы применить выбранный набор цветов к просмотру, используя заданное Поле цвета. Вы можете установить цвет по умолчанию для набора цветов.

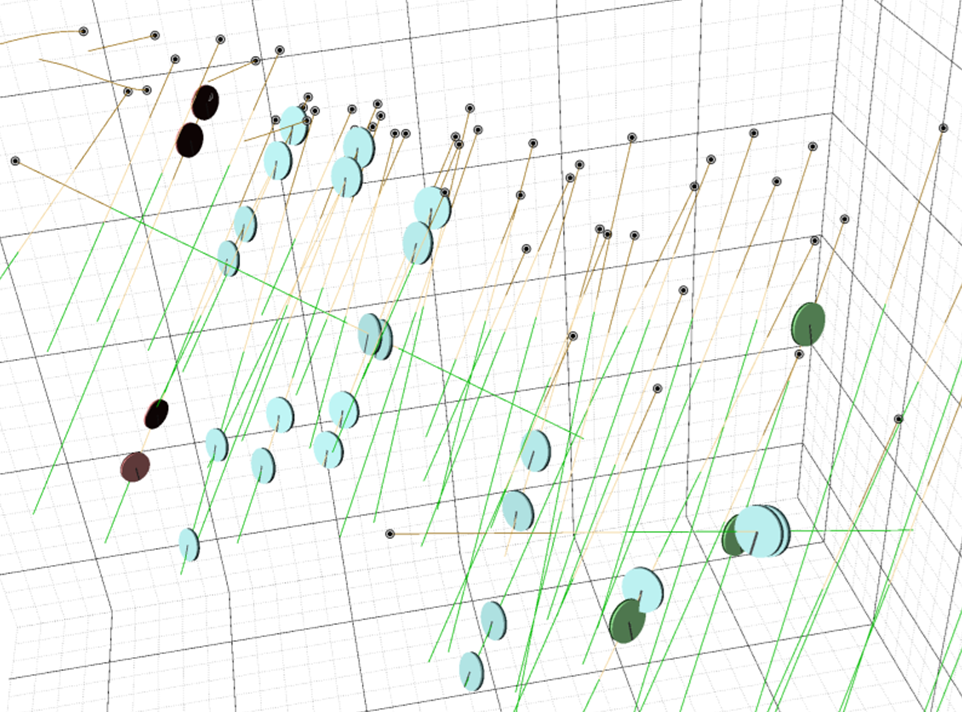

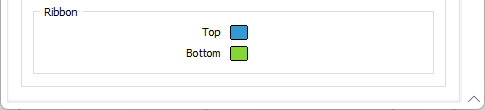

Лента

Выберите цвет для верхней и нижней части полилиний (ленты).

После того как параметры будут настроены, нажмите на кнопку ОК, чтобы сгенерировать отображение структурных данных.

Отображаемые структурные данные можно редактировать и перемещать в интерактивном режиме с помощью методов, описанных в теме Взаимодействие со структурными данными.
