Поменять полярность

Во вкладке Структурные данные, в группе Изменить: нажмите на Поменять полярность, чтобы перевернуть диск, выбранный в данных просмотра.

Значок Структурные данные

Выбранный диск будет «перевернут» после того, как вы щелкните по значку Поменять полярность. Повторный щелчок по значку снова изменит полярность.

Если вы хотите поменять полярность нескольких дисков:

  • Выделите их, нажмите на CTRL + щелчок мыши, а затем нажмите на опцию Поменять полярность ИЛИ

  • Нажмите на Поменять полярность, не выбрав ни одного диска, чтобы открыть Ассистент выбора опции Поменять полярность.

    Также вы можете оцифровать необходимые объекты с помощью кнопки на панели инструментов Помощника выбора. Окно помощника выбора закроется, предоставив доступ к инструментам создания объекта.

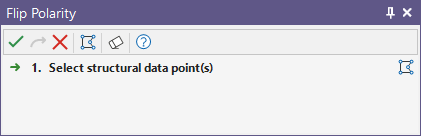

    Поменять полярность, Ассистент выбора

  • Используйте клавишу CTRL + щелчок мыши, чтобы выбрать диски, полярность которых вы хотите поменять, и нажмите кнопку Подтвердить выбор в окне Ассистент выбора.

Вы увидите, что на диске поменяется полярность, на это будет указывать изменение цвета была обращенной к вам поверхности.

Пример изменения полярности по дискам структурных данных
