Ряды

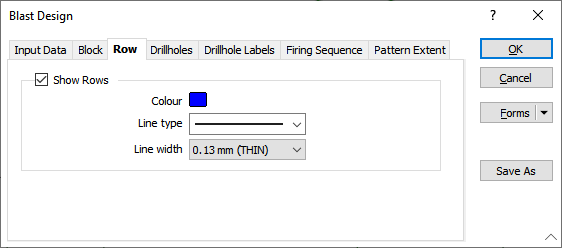

Вкладка Ряд предоставляет возможность отображать ряды для проекта БВР и настроить детали просмотра.
Показывать ряды
Установите флажок Показывать ряды, чтобы вывести в просмотр ряды по умолчанию. Если вы добавляете или редактируете ряд, в процессе редактирования ряды отображаются автоматически.
Используйте поле Цвет, чтобы открыть диалоговое окно Выбор цвета и выбрать цвет для ряда.
Выберите тип линии из выпадающего списка. Это будет стиль линии, используемый для отображения ряда.
Примечание: Расширенные стили линий, такие как двойные линии, несовместимы с 2D-графиками (они будут отображаться как сплошная линия) и будут правильно отображаться только на графиках Vizex и 3D Vizex (и на снимках экрана). Расширенные стили линий отображаются синим цветом в раскрывающемся списке «Тип линии».
Установите ширину линии для ряда в раскрывающемся списке.
