Буровые скважины

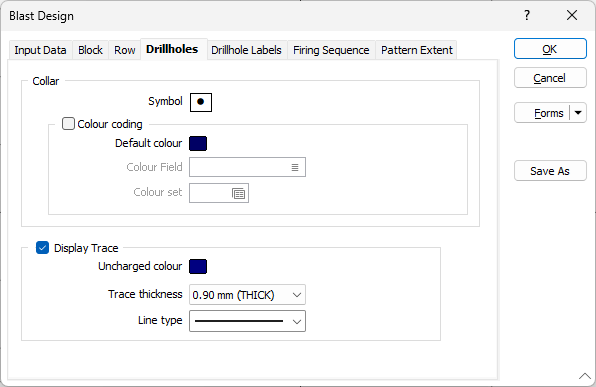

Вкладка «Буровые скважины» используется для настройки отображения устьев и траекторий для проектирования БВР
Устье
Символ
Дважды щелкните поле Symbol (Символ), чтобы выбрать символ для отображения устья. Можно выбрать символы из любого шрифта TrueType или OpenType.
Цветовая кодировка
Установите этот флажок, чтобы задать цветовую маркировку устьев.
Цвет по умолчанию
Дважды щелкните левой кнопкой мыши (F3), чтобы выбрать цвет, который будет использоваться в случае, если Поле цвета или Набор цветов не заданы, или в случае если Поле цвета является неверным или не привязано к Набору цветов.
Цветовое поле
Укажите имя поля, содержащее значения, которые будут применяться для цветовой кодировки данных просмотра. Если вы привязываете значения Поля цвета к Набору цветов, в этом случае значения в Поле цвета должны быть корректными цветовыми определениями RGB, HTM, Hex или Integer.
| Формат | Пример | |
|---|---|---|
| RGB | 89,169,215 | упорядоченный RGB |
| HTML Hex | #59A9D7 | упорядоченный BGR |
| Hex | 0x59a9d7 | упорядоченный BGR |
| Int | 5876183 | упорядоченный BGR: КРАСНЫЙ + (ЗЕЛЕНЫЙ*256) + (СИНИЙ*65536) |
Вы можете выбирать значения цветов непосредственно из Поля цвета, без указания Набора цветов. В этом случае вы можете выбрать форматированное поле цвета.
Вы можете просматривать и редактировать значения RGB, присвоенные полю Цвет в окне Свойства. Нажмите на многоточие, чтобы открыть окно для выбора Цвета:
Набор цветов
Чтобы связать значения в Поле цвета со значениями в Наборе цветов, дважды щелкните левой кнопкой мыши (F3) и выберите набор, который будет использоваться для регулировки отображаемых цветов. Щелкните правой кнопкой мыши (или нажмите F4), чтобы создать или редактировать Набор цветов.
Показывать траекторию
Выберите данную опцию, если вы хотите вывести в просмотр траекторию скважины с заданными цветом, типом линии и толщиной.
Примите настройки по умолчанию или выберите толщину траектории из выпадающего списка. Вам предложен широкий выбор настраиваемых типов толщины (в миллиметрах).
Выберите Тип линии из выпадающего списка. Укажите тип линии из выпадающего списка. Вам предоставлен широкий выбор сплошных, точечных и пунктирных линий.
Примечание: Расширенные стили линий, такие как двойные линии, несовместимы с 2D-графиками (они будут отображаться как сплошная линия) и будут правильно отображаться только на графиках Vizex и 3D Vizex (и на снимках экрана). Расширенные стили линий отображаются синим цветом в раскрывающемся списке «Тип линии».
