Схема инициирования

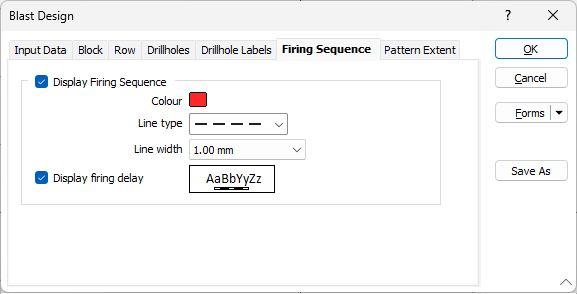

Используйте вкладку Схема инициирования в диалоговом окне Проектирование БВР, чтобы применить цветовую кодировку к линиям и меткам для Схема инициирования , созданным в Визексе в интерактивном режиме.
Показать схему инициирования
Установите этот флажок, чтобы отобразить схему инициирования скважин с использованием указанного цвета, типа и ширины линии.
Цвет по умолчанию
Дважды щелкните (F3), чтобы выбрать цвет, который будет использоваться для рисования линий схемы инициирования.
Тип линии
Выберите тип линии. Укажите тип линии из выпадающего списка. Вам предоставлен широкий выбор сплошных, точечных и пунктирных линий.
Ширина линии
Выберите толщину линии из выпадающего списка (ТОНКУЮ, СРЕДНЕЙ ТОЛЩИНЫ, ТОЛСТУЮ или настройте сами). Вам предложен широкий выбор настраиваемых типов ширины (в миллиметрах).
Показать задержку инициирования
Установите этот флажок, чтобы отобразить значения задержки инициирования для каждой скважины.
Дважды щелкните левой кнопкой мыши по окну предварительного просмотра Свойства текста, чтобы выбрать шрифт и задать характеристики текста для меток.
