Блок

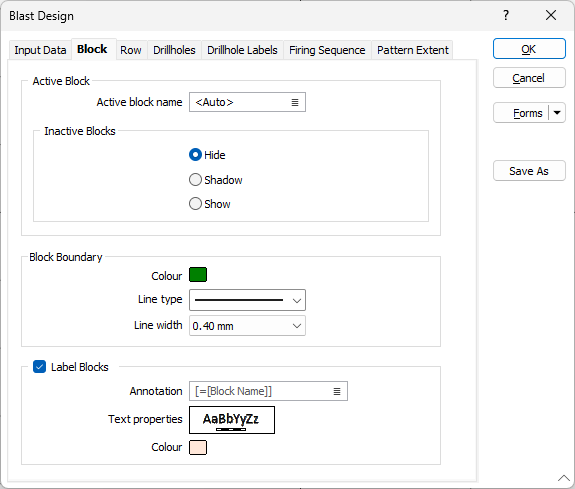

Вкладка Блок используется для выбора активных блоков вашего проекта и для настройки отображения блоков, включая границы и аннотации.
Имя активного блока
Двойным щелчком левой кнопки мыши (или с помощью кнопки поиска) выберите имя блока. Блок - это группа скважин, которые представляют собой часть схемы БВР, и которые вы хотите последовательно взорвать. Выбор блока позволяет вам управлять процессом проектирования и, при необходимости, изменять этот процесс для каждого блока.

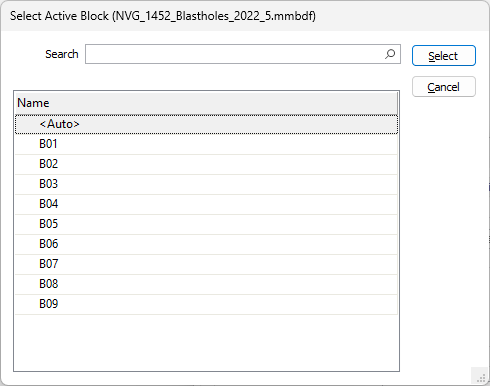

Если вы дважды щелкните по полю Имя блока, появится список блоков, которые относятся к этой базе данных:
- Укажите блок и нажмите Выбрать.
- Используйте опцию Авто, если хотите, чтобы приложение автоматически выбирало Активный блок.
Неактивные блоки
Укажите, что вы намерены сделать - скрыть, затенить или показать неактивные блоки. Если вы выберете Затенить, неактивный блок будет отображаться как затененный.
Опции границы блока
Укажите параметры отображения для границ блоков, используя предоставленные опции.

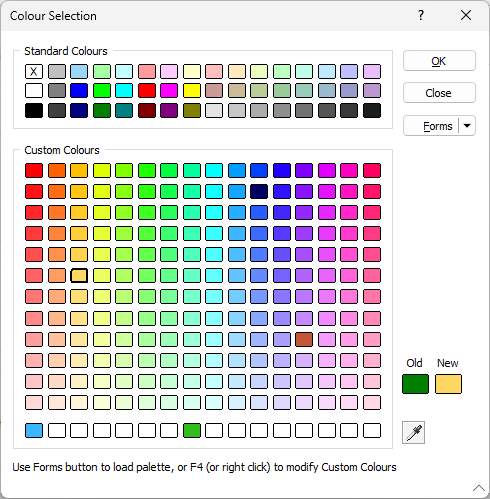

Воспользуйтесь полем Цвет, чтобы открыть диалоговое окно Выбор цвета и выбрать цвет для границы блока.
Выберите тип линии из выпадающего списка. Эта линия будет использоваться для отображения границы блока.
Примечание: Расширенные стили линий, такие как двойные линии, несовместимы с 2D-графиками (они будут отображаться как сплошная линия) и будут правильно отображаться только на графиках Vizex и 3D Vizex (и на снимках экрана). Расширенные стили линий отображаются синим цветом в раскрывающемся списке «Тип линии».
Задайте ширину линии в раскрывающемся списке для границы блока.
Пометить блоки
Установите флажок Пометить блоки, чтобы включить отображение аннотаций для блоков.
Поле Аннотация используется для ввода выражения, с помощью которого будут создаваться пользовательские метки. Если вы хотите создать аннотацию на основе оценки выражения, нажмите кнопку Редактор выражений, чтобы получить доступ к полям, переменным и функциям, которые вы хотите включить в выражение.
Дважды щелкните мышкой по опции Свойства текста, чтобы открыть форму Свойства текста и настроить шрифт, размер, формат и другие свойства текста для меток блоков.
Чтобы задать цвет для аннотаций, используйте поле Цвет.
