Обрезать, сохранив внутри

Во вкладке Каркас, в группе Редактирование, выберите Обрезать, сохранив внутри, чтобы определить секущую поверхность путем формирования полилиний в направлениях, перпендикулярных плоскости проекции, и сохранить часть каркаса(ов), которая находится внутри секущего полигона(ов). ВНУТРИ = ПОД или СПРАВА, в зависимости от ориентации поверхности.

Для оптимального выполнения операции Обрезать каркас отсекающие полилинии не должны:

• Заканчиваться внутри каркаса или заканчиваться на краю каркаса.
• Совпадать с другими отсекающими полилиниями
• Включать нецелесообразные (лежащие на одной прямой) точки, в особенности те, которые находятся в точках пересечения других отсекающих полилиний.
• Возвращаться по своей же траектории или содержать дублирующиеся точки.

Чтобы проверить полилинии в интерактивном режиме:

• Во вкладе Стринги, в группе Утилиты выберите Общие > Упростить стринг, либо нажмите на Применить ограничения к стрингу во вкладе Стринги, в группе Режим редактирования.

Чтобы проверить полилинии в файле:

• Во вкладе Стринги, в группе Утилиты выберите Общие > Применить ограничения к стрингу.

Процесс "Обрезать каркас" запустится автоматически при условии, что каркасы и обрезающие полилинии выбраны в просмотре. Если вы еще не выбрали их, вам будет предложено сделать это с помощью кнопки Ассистент выбора .

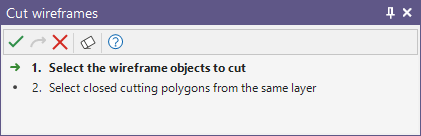

1. Выделите объекты каркаса, которые вы хотите обрезать, и щелкните по кнопке Подтвердить выбор (или используйте правую кнопку мышки).

Вы не можете загружать каркас или редактировать другие объекты при активном режиме Обрезать.

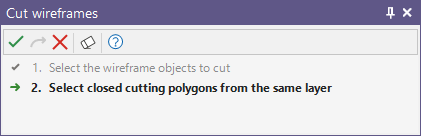

2. Выберите обрезающие полилинии и нажмите на кнопку Подтвердить выбор (или щелкните правой кнопкой кнопку мыши).

При запуске процесса текущая плоскость проекции будет использоваться для определения направления, в котором обрезающие полилинии или контуры будут расположены так, чтобы создать плоскость обрезания.

Количество каркасов, создающихся в результате данного процесса, будет зависеть от положения и количества обрезающих полилиний или контуров.

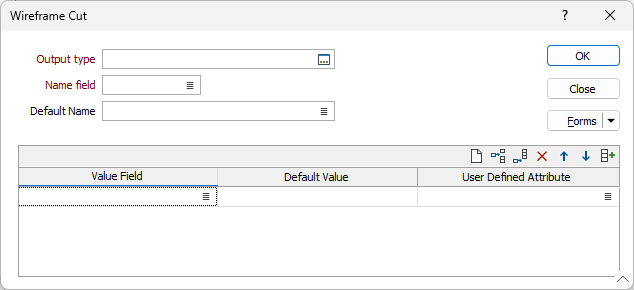

Обрезать каркас

Тип вывода

Используйте опцию в этом поле, чтобы задать тип каркаса, который нужно создать.

Имя

Введите в поле имя создаваемого каркаса с помощью кнопки списка, чтобы открыть список полей.

Имя по умолчанию

Используйте это поле, чтобы установить имя по умолчанию для каркаса, если это имя не будет указано.

Поле значения

Используйте кнопку списка, чтобы установить значение, которое будет определено для каркаса.

Значение по умолчанию

Введите значение по умолчанию для выбранного поля, если значение не импортируется.

Атрибут, заданный пользователем

Выберите соответствующий атрибут с помощью кнопки списка в ячейке.

Вы можете использовать инструменты в таблице, чтобы очистить, вставить, добавить и удалить строки, а также чтобы изменить порядок, в котором они появляются. Вы также можете автоматически заполнить таблицу с помощью опции Автозаполнение.

После того как сведения будут добавлены и настроены, нажмите на OK, чтобы определить секущую поверхность.
