Схема накопленной суммы
Выберите опцию меню Статистика | Контроль качества | Схема накопленной суммы, чтобы настроить Схему накопленной суммы (CUSUM).
Изменения среднего определяются подсчетом накопленного значения отклонений от Опорного значения. В Схеме накопленной суммы быстро отображаются небольшие отклонения от опорной линии. При этом, чтобы увидеть изменение в Схеме накопленной суммы, обычно используется два или три наблюдения. Схема накопленной суммы подходит для обнаружения постепенных изменений в процессах в течение времени.
Схема накопленной суммы показывает график накопленной суммы разницы между средним значением проб и опорным средним по группам данных. Средний наклон данной линии будет равен нулю, если нет случайной вариации.
Как только среднее выборки будет отличаться от опорного среднего, график будет иметь наклон равный разнице между двумя. Точки на Схеме накопленной суммы, где есть изменение наклона обозначают изменения в среднем пробы.
Как только среднее по выборке будет систематически отличаться от опорного среднего - выше или ниже, накопленная сумма начнет увеличиваться или уменьшаться.
Файл

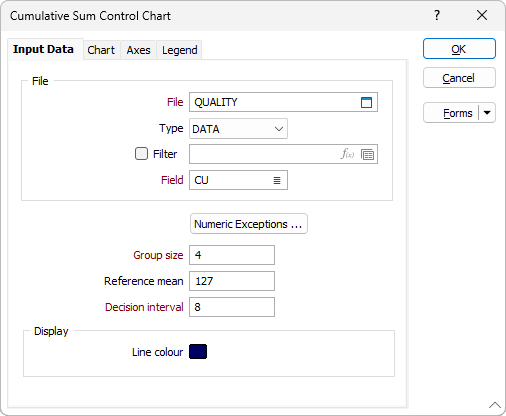

Во вкладке Данные ввода диалогового окна Схема накопленной суммы двойным нажатием (или щелчком по кнопке поиска) выберите имя файла, который содержит данные стандартной выборки.
Поле
Если размер класса проб является фиксированным, введите имя поля, в котором вы указываете значение пробы. Если число стандартов варьируется, введите имя поля, в котором содержится среднее класса.
Числовые исключения
(По желанию) Используйте опцию Числовые исключения, чтобы проконтролировать, как будут обрабатываться нечисловые значения. Нечисловые значения включают в себя символы, пустые значения и значения со знаком меньше (<).
Размер класса
Введите число проб в каждой группе. Данное число должно быть постоянным. Если размер класса проб не является фиксированным, введите 1.
Процесс использует данное значение для расчета среднего по каждому классу. В просмотр будет выведено значение среднего.
Опорное среднее
Введите значение Поля для стандартной пробы. Должно быть не менее 25 классов, по которым будет рассчитано среднее для каждого класса. Средние значения затем усредняются, и полученное значение используется как опорное.
Опорное среднее - это значение, которое, как вы предполагаете, будет равно среднему значению всех проб. Вы можете определить данное значение, используя исторические данные, стандарты или рассчитать значение, используя файл опробования.
При использовании исторических данных, необходимо применять не менее 25 классов. После получения среднего значения по каждому классу, средние значения усредняются. Результатом является предполагаемое опорное среднее значение.
Если вы не зададите опорное среднее, программа будет вести расчет, используя средние значения по всем группам. Полученное значение будет являться верным, только если все классы находятся под контролем. Любые группы, которые находятся вне контроля, должны быть удалены до того, как вы примените этот метод.
Предельный интервал
Введите значение для Предельного интервала. Диапазон задается путем прибавления и вычитания Предельного интервала из Опорного значения. Если значения выходят за пределы диапазона, считается, что процесс выходит за рамки контроля.
Формы
Нажмите на кнопку Формы, чтобы выбрать и открыть сохраненный набор форм или, если набор форм был загружен, сохранить текущий набор форм.
ОК
В заключение, нажмите ОК, чтобы запустить функцию.
