Легенда

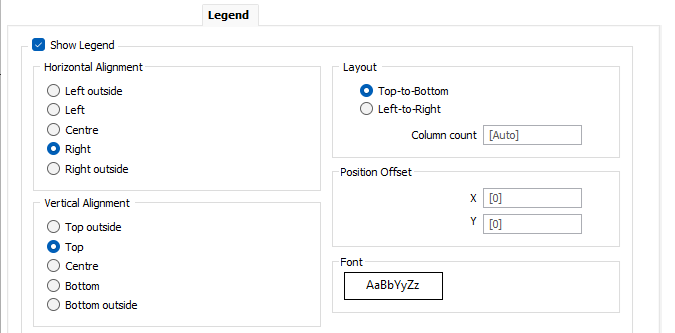

Используйте параметры во вкладке Легенда, чтобы включить или выключить отображение легенды, а также задать выравнивание, конфигурацию и положение легенды.
Обратите внимание, что параметры, отображаемые на вкладке Легенда, могут различаться в зависимости от графика.
Показать легенду
Установите этот флажок, чтобы отобразить легенду в графике и активировать опции выравнивания, конфигурации и положения.
Примечание: кроме этого, вы можете включить или выключить отображение легенды с помощью кнопки Показать легенду в панели инструментов графика:
Горизонтальное выравнивание
Установите горизонтальное выравнивание (слева, справа, по центру) легенды внутри или за пределами графика.
Вертикальное выравнивание
Установите вертикальное выравнивание (по верху, по низу, по центру) легенды внутри или за пределами графика.
Примечание: кроме этого, вы также можете задать выравнивание легенды на графике с помощью меню по правой кнопке мыши:
Макет
Используйте опции Сверху вниз и Слева направо, чтобы отрегулировать отображение элементов легенды.
Если вы укажете Количество колонок, элементы будут расположены в соответствующем количестве столбцов.
Смещение положения
Вы можете задать значения Смещения по X и Y и указать более точное положение легенды.
Шрифт
Вы можете дважды щелкнуть по предварительному просмотру шрифта, чтобы открыть форму Свойства текста и внести изменения в настройки отображения для метки легенды:
