Аннотации данных

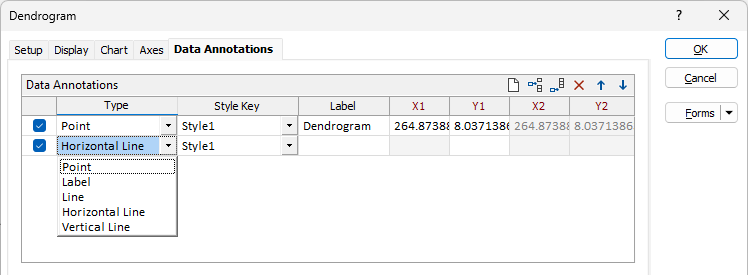

Используйте таблицу Аннотации данных, чтобы добавить точечные и линейные аннотации, а также метки к данным на диаграмме.

Выберите тип аннотации из выпадающего списка. Используйте кнопки на локальной панели инструментов для Управлять строками в списке.

Каждая аннотация имеет заголовок стиля, который можно сопоставить со стилем в таблице Стили аннотаций данных.

Метки являются необязательными для использования. Если ячейка Метка оставлена пустой, метка для этой аннотации добавлена не будет. Используйте опцию Свойства шрифта меток (под таблицей Стили аннотаций данных), чтобы задать свойства шрифта меток.

Обратите внимание, что вы можете дважды щелкнуть по аннотации в графике, чтобы отредактировать стиль и метку этой аннотации.

Вы также можете перемещать аннотации меток в графике, перетаскивая их мышью в новое место.

Стили аннотаций данных

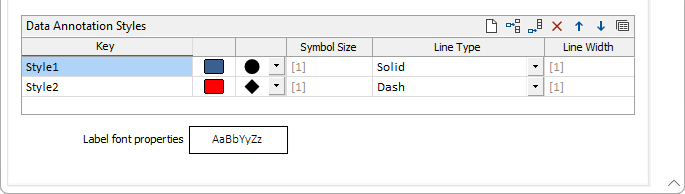

Используйте сетку Стили аннотаций данных, чтобы связать стили с аннотациями, которые вы определили для данных в диаграмме.

Каждый новый график теперь имеет стиль аннотации по умолчанию (с именем формы по умолчанию 'StyleN', где N - номер строки, начинающийся с 1).

Каждый стиль в таблице имеет заголовок стиля, который можно сопоставить с аннотацией в таблице Стили аннотаций данных.

Используйте кнопки на локальной панели инструментов для Управлять строками в списке.

  1. Введите имя заголовка стиля, определяющего тип аннотации, к которой он должен применяться.
  2. Щелкните по значку, чтобы выбрать цвет отображения.
  3. Чтобы установить стиль точки, выберите символ маркера и укажите размер маркера.
  4. Чтобы установить стиль линии, выберите тип линии и укажите ширину линии.
  5. Чтобы установить общий стиль для точек и линий, выполните шаги 3 и 4.

Нажмите кнопку Формы в панели инструментов над таблицей, чтобы сохранить стили, которые вы определили, как набор форм. Это позволяет легко менять стили в графиках.

Чтобы интерактивно применить аннотации к графику

Вкладка Аннотации данных позволяет редактировать существующие аннотации. Изначально проще создавать и размещать аннотации в интерактивном режиме, когда график открыт, используя инструменты аннотаций в панели инструментов График.

Вы можете разворачивать и сворачивать окно Диаграмма, добавляя аннотации в интерактивном режиме.

  1. Нажмите OK в диалоговом окне Диаграмма, чтобы создать график.
  2. Выберите активный Стиль аннотаций графика из стилей, определенных в форме. Аннотации, созданные в интерактивном режиме, будут использовать этот стиль.

  3. Вы можете добавить аннотации с помощью опций Аннотации в панели инструментов Диаграмма (График)..
    • Нажмите на опцию Создать точку, чтобы добавить аннотацию Точек.

    • Нажмите на опцию Создать метку, чтобы добавить аннотацию Меток.

    • Нажмите на опцию Создать линию, чтобы добавить аннотацию Линии.

    • Нажмите на опцию Создать горизонтальную линию, чтобы добавить аннотацию Горизонтальной линии.

    • Нажмите на опцию Создать вертикальную линию, чтобы добавить аннотацию Вертикальной линии.

    Чтобы добавить несколько аннотаций в одной операции:

    1. Когда вы щелкнете левой кнопкой мыши, чтобы разместить аннотацию в интерактивном режиме, удерживайте нажатой клавишу SHIFT, чтобы продолжить последовательно добавлять аннотации.
    2. Если вы добавляете аннотацию линии, удерживая нажатой клавишу SHIFT, вы сможете определить полилинию, состоящую из нескольких аннотаций линий (что не совпадает с аннотацией полилинии). Нажав на 'C' во время оцифровки «полилинии», вы ее замкнете.
  4. Нажмите на Переместить, чтобы переместить выбранные аннотации в новое положение с помощью мыши.

    5. Чтобы переместить копию аннотации:

    1. Выберите аннотацию, которую вы намерены переместить.
    2. Нажмите на Инструмент Перемещение:

    3. Удерживайте нажатой клавишу CTRL, щелкая левой кнопкой мыши, чтобы задать положение аннотации, которую вы перемещаете.

      4. Таким образом вы создадите копию выбранной вами аннотации, оставив исходные аннотации там, где они были.

  5. Откройте диалоговое окно (форму) Диаграмма. Вы можете:
    • Удалить ненужные аннотации (обратите внимание, что вы не можете удалить отдельные аннотации в интерактивном режиме);
    • Откорректировать положение добавленных аннотаций в интерактивном режиме.
    • Добавить новые стили, редактировать существующие и связать стили с аннотациями.
    • Нажать на кнопку Применить, чтобы просмотреть изменения, не закрывая диалоговое окно.
