Диаграмма

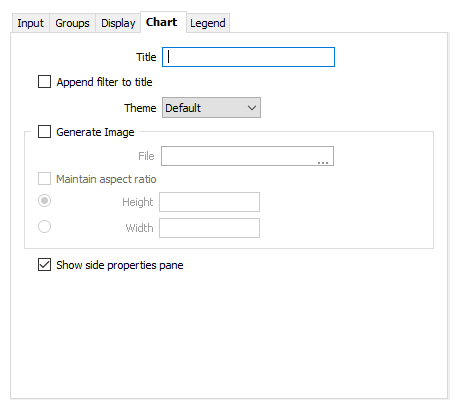

Во вкладке Диаграмма вы можете задать опции, чтобы добавить заголовок и подзаголовок для графика, применить тему для графика, настроить метки маркеров, показать легенду, показать свойства графика.

При создании нового графика, в случаях когда это возможно, в графике автоматически создаются и отображаются заголовки и метки по умолчанию. Заголовок по умолчанию установлен на имя типа графика, подзаголовок по умолчанию установлен на имя файла ввода.

Обратите внимание, что параметры, отображаемые на вкладке Диаграмма, могут отличаться от диаграммы к диаграмме.

Заголовок

Текст, который вы сюда впишете, появится в графике в виде заголовка. Вы можете использовать язык разметки XAML, чтобы применить форматирование к заголовкам. Для получения дополнительной информации см.: Форматирование графика и разметка

Добавить фильтр к заголовку

Выберите этот параметр, чтобы добавить фильтр к заголовку диаграммы, если фильтр был применен к входному файлу.

Строка фильтра добавляется к заголовку в квадратных скобках, например: AUAVG [HOLE = "GL*"]

Тема

Вы можете быстро настроить внешний вид графика (цвет фона, границы, линии осей), применив к нему стиль. Во отображении графика По умолчанию используются цвета, применённые к легенде графика.

В раскрывающемся меню Палитра выберите цветовую палитру стиля.

Создать изображение

Выберите эту опцию, чтобы создать изображение графика.

Файл

Двойным щелчком мыши (или с помощью кнопки поиска) выберите имя для файла изображения на выводе. Вместо того, чтобы указывать расширение файла, вы можете нажать на кнопку "многоточие" и выбрать в списке поддерживаемые форматы изображений.

Сохранять формат изображения

Если выбрана эта опция, при изменении Ширины и Высоты изображения (в пикселях) шкала Y пересчитывается из шкалы X и текущего формата изображения.

Эти опции также доступны в панели инструментов График, если график открыт в Визексе. Смотрите: Экспортировать в изображение определенного размера

Показать боковую панель свойств

Выберите эту опцию, чтобы вывести на экран окно Свойства рядом с графиком.
