Карта вариограммы

Функция Карта полувариограммы используется для отображения полудисперсии в традиционном полярном (сферическом) отображении. Плоскость изображения можно разместить в трехмерной ориентации. Параметры просмотра (такие как интервалы времени, количество направлений и наложение) корректируются в динамическом режиме с помощью бегунков, вследствие чего обновление вида происходит практически мгновенно.

Для выбора направлений предоставлены интерактивные инструменты. Для 3D-ориентации необходимы три направления, и приложение помогает вам в процессе определения простирания и падения рудной плоскости, наряду со склонением главной оси, которая в нее попадает. Эти ориентации записываются в контрольный файл вариограмм, который используется в приложении.

Справочная информация

Множество месторождения показывают направленный тренд в оруденении, при этом содержания наблюдаются на более длинном расстоянии в одном направлении по сравнению с другими. Например, содержания в структурно организованной кварцевой жиле являются более непрерывными вдоль простирания чем по мощности этой жилы. Такой месторождение называется анизотропными, поскольку его непрерывность уровня содержаний меняется вместе с направлением.

Карта полувариограммы (или просто карта вариограммы) представляет собой график, в котором содержатся пояснения для обнаружения анизотропии и поиска направления, в котором содержания являются более непрерывными. Он работает, определяя бины (или секторы), которые представляют уникальные расстояния и направления, собирая вместе все возможные пары проб, попадающие в каждый сектор (т.е. разделены этим расстоянием и направлением), а затем рассчитывает и выводит в просмотр полувариограмму. Для размещения разреженных или неравномерно распределенных данных используются допуски.

В связи с тем, что карта использует расстояние и направление для того, чтобы определить секторы, она показана в виде радиолокатора, где центром всегда является ноль. Центр карты представляет нулевое разделение, расстояние и направление каждого сектора от центра обозначает разделение между парами, используемыми для вычисления этого сектора. На карте полувариограммы всегда отображается двусторонняя симметрия (одна половина - это 180° вращения другой).

Определение непрерывности

Определение непрерывности на карте вариограммы основывается на простом принципе: сравнение значений двух проб, разделенных известным расстоянием и направлением:

Предположим, вы работаете на месторождении со структурно организованной жилой с простиранием на север. Представим, что мы берем две пробы, разделенные коротким расстоянием в северо-южном направлении, а также другие две пробы, разделенные таким же расстоянием в восточно-западном направлении.

Разница в содержании между двумя северо-южными пробами составляет 1 г/т, а между двумя пробами в восточно-западном направлении составляет 5 г/т, мы можем сказать, что содержание изменяется в меньшей степени в северо-южном направлении, чем в восточно-западном. Изменение в меньшей степени - это другой способ сказать "более непрерывное".

Теперь представим усреднение разницы между всеми возможными парами проб, разделенными одинаковым коротким расстоянием. Это - основа того, что появляется в каждом секторе.

Вы можете использовать это свойство (меньше дисперсии между соседними содержаниями при сильной непрерывности), чтобы интерпретировать данные на карте вариограммы: направление, в котором содержания имеют наибольшую степень непрерывности, обычно отображаются на карте как вытянутая зона низких значений. (Здесь низкие значения означают меньшую дисперсию между парами проб, а не низкие содержания.) При работе с двухмерными настройками (например пласт угля) задаются два направления: направление максимальной непрерывности (главное направление) и направление наименьшей непрерывности (второе направление) под прямыми углами к ней.

Зона низких значений определяется двумя направлениями и отображается в форме эллипса (или близкой к ней фигуре) с центром в середине карты. Длинная ось представляет главное направление. Измеряя радиусы двух направлений (из распознаваемого контура), вы можете рассчитать коэффициент радиусов, узнав коэффициент анизотропии эллипса. Месторождение с интенсивной анизотропией как правило имеет более высокий коэффициент анизотропии.

При работе в трёхмерных параметрах эллипс становится эллипсоидом, для его определения требуются три угла и три оси. При этом основные принципы работы не меняются.

Порядок работы

Новая схема работы замещает старый метод создания вееров экспериментальных вариограмм с диапазоном 180°, значительно упрощая процесс поиска анизотропии и определения направлений:

1. Во вкладке Статистика, в группе Вариография, нажмите на опцию Карта вариограммы.



2. Настройте Исходные данные и Опции преобразования.
3. Дважды щелкните по полю Палитра, чтобы выбрать цвета для карты:



4. Введите параметры в таблице Опции обработки. Используйте опцию Автовычисление, чтобы открыть форму .

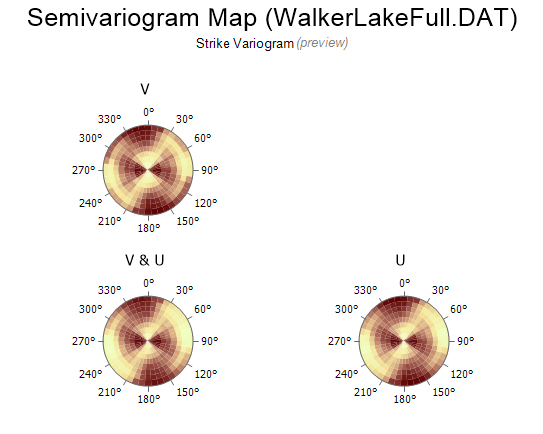

5. Нажмите ОК, чтобы рассчитать начальную карту (предварительный просмотр).

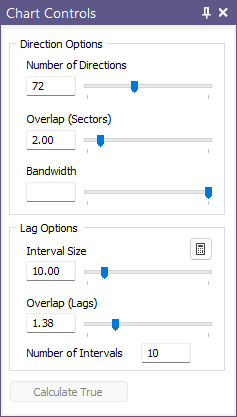

6. Используйте бегунки для редактирования параметров. (Если вы вводите цифры вручную, необходимо использовать клавишу Enter, чтобы применить изменения.)
7. Нажмите на кнопку Вычислить истинное, чтобы закончить карту.

Определите направление непрерывности на карте.

Создав карту вариограммы, вы можете определить направление непрерывности, которое обозначается на карте эллиптической впадиной (в идеальном варианте) низких значений, проходящих посередине карты:

1. Используйте кнопку Добавить направление, чтобы выбрать одно или несколько направлений.
2. Выбрав направление Простирания, нажмите на кнопку Следующий.
3. Задайте два оставшихся направления (Наклон и Склонение), соблюдая азимут и погружение, указанные в строке состояния в нижней части диалогового окна, данные отобразятся в ней по мере перемещения курсора в диалоговом окне.

Обозначения простирания и падения непостоянны, для их определения необходима третья составляющая - сторона простирания (вправо/влево). В данном случае предполагается, что сторона простирания - справа. При правостороннем простирании структура имеет уклон вправо вниз, если смотреть на неё вдоль направления простирания.

Создать контрольный файл вариограмм

1. Нажмите на кнопку Далее, чтобы применить направления к нижней части диалогового окна.

Кнопка Далее появляется только в виде галочки, если все необходимые направления были измерены.

2. Нажмите на кнопку Новый контрольный файл, чтобы сохранить настройки в файл (одно направление должно быть определено для 2D-режима, а три направления - для 3D-режима).




Если вы выбрали уже существующей файл, программа предложит вам перезаписать его, либо отменить процесс.

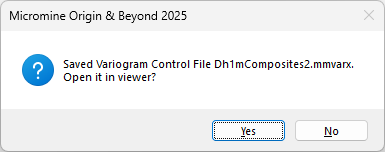

Программа предложит вам просмотреть содержимое созданного вами файла.

Если вы нажмете Да, откроется окно Контрольного файла вариограмм, в котором будет отображаться выбранный файл.
