Диаграмма рассеяния

Во вкладке Статистика, в группе Вариография, используйте опцию Диаграммы рассеяния для моделирования полувариограмм из файла, содержащего данные полувариограммы..

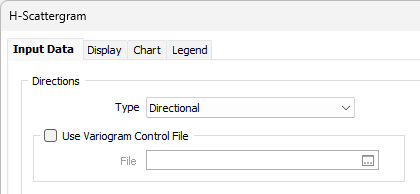

Направления

Опции направления ввода позволяют переключать просмотр Направленных (по умолчанию) и Всенаправленных вариограмм.

Тип

Направление	Описание
Направленные	Направленные полувариограммы используются для измерения степени пространственной выдержанности в определенном направлении в наборе данных.
Всенаправленные	Всенаправленные полувариограммы используются для определения степени пространственной выдержанности набора данных, они ищут пары проб из набора данных по всем направлениям.

Если в качестве направления на вводе вы выбираете опцию Направленные, вам доступны следующие параметры:

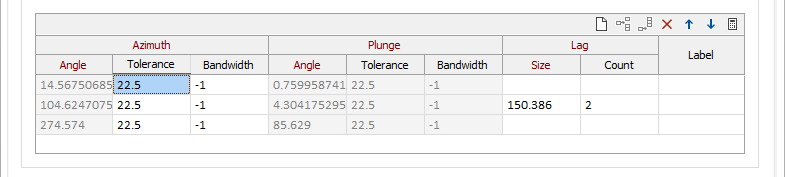

Угол азимут

В каждой строке таблицы описываются характеристики направленного поиска. Для каждого азимута необходимо задать погружение, длину интервала и количество интервалов. Азимут должен быть значением от 0 до 360°. Вы можете использовать только целые градусы. Углы измеряются в направлении часовой стрелки от Севера.

Допуск азимута

Допуск является необязательным и если он не указан, то по умолчанию равен 10, Количество интервалов будет установлено в соответствии с максимальным расстоянием между парами.

Вам необходимо указать допуск для азимута. Допуск можно добавлять к указанному вами азимуту или вычитать из него. Данные, попадающие в пределы объема, заданного допускам, будут включены в вычисление. Указанные вами значения должны содержать место для одного десятичного значения (которое может вводиться дополнительно).

2х диапазон азимута

Это поле используется для определения расстояния в метрах, данное расстояние - это максимальная ширина конуса или призмы, согласно заданным настройкам допуска, применяемым к азимуту направления поиска.

Угол погружения

Указывайте погружение для каждого вычисления. В данном случае нисходящие значения являются положительными (+Погружение = Вниз). Погружение должно измеряться от горизонтали (0) в плоскости азимута. Вы можете использовать только целые градусы.

Если поле Z не задано, тогда опции Погружение, Допуск погружения и Диапазон будут отключены.

Допуск погружения

Вам необходимо указать допуск для погружения азимута. Допуск будет добавлен к указанному вами азимуту и вычтен из погружения, которое вы указываете. Данные, попадающие в пределы объема, заданного допускам, будут включены в вычисление. Указанные вами значения должны содержать место для одного десятичного значения (которое может вводиться дополнительно).

В данном случае значения погружения являются положительные в нисходящем порядке, а горизонталь = 0. Оставьте значение погружения, равное 0, когда будут выполняться два пространственных вычисления, т.е., переменная Z не указана.

2х диапазон погружения

Если вы указываете 2D полувариограммы (но не задаете поле Z в диалоговом окне Полувариограммы), опция Погружение будет неактивна.

Интервал шага и количество интервалов

Если число интервалов не указано, оно будет установлено в соответствии с максимальным расстоянием между парами.

Вы должны указать размер Интервала и Количество интервалов для контроля за значениями полувариограмм. В геостатистике интервал называется Лагом.

Направленные полувариограммы группируют пробы по интервалам расстояния. Пары проб на расстояниях, равных произведению номера интервала и интервала плюс или минус половина интервала, включаются в расчет для объема поиска.

Максимальное расстояние, охваченное поиском данных является произведением величины интервала на число интервалов. Обычно это расстояние примерно равно половине координатного диапазона пробы для данного направления.

Кнопку автоматического расчета можно использовать для расчета соответствующих значений параметров Размер и Количество.

Использовать контрольный файл вариограмм

Контрольный файл вариограмм можно сохранить во вкладке Диаграмма | Вариограммы, после того как вы рассчитаете карту вариограммы или график вариограммы, а также является средством передачи информации вариограмм между функциями вариографии или любой функцией, которая ссылается на полувариограмму в процессе моделирования.

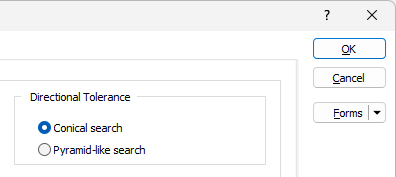

Допуск направления

Выберите, в каком виде объема будет осуществляться поиск данных для вычислений полувариограмм - Конический или Пирамидообразный. Допуск направления определяется в этой группе настроек, а также параметрами допуска для Азимута и Погружения направления поиска.

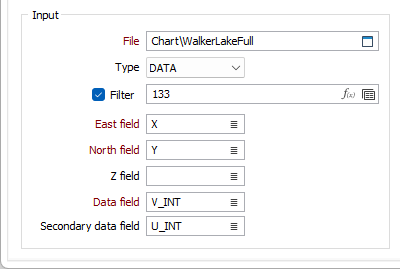

Ввод

Файл

Укажите имя и тип файла, содержащего данные полувариограмм.

Фильтр

Выберите опцию Фильтр, если хотите применить фильтр к данным файла. Введите номер фильтра. Дважды щелкните мышью (или нажмите F3), чтобы посмотреть список существующих фильтров. Правой кнопкой мыши (F4) откройте диалоговое окно для создания нового фильтра или правки уже существующего.

Поля Восточных, Северных и Z координат

Двойным нажатием (или с помощью кнопки поиска) выберите поля, которые содержат Восточные, Северные и (по желанию) Z координаты.

Поле данных

Введите (или дважды щелкните мышью, чтобы выбрать) имя файла, содержащего данные, которые будут нанесены на график.

Поле вторичных данных

Для поддержки перекрестных диаграмм рассеяния (которые позволяют визуализировать взаимосвязь между переменными) введите (или дважды щелкните, чтобы выбрать) имя вторичного поля данных.

Обратите внимание, что метки по умолчанию на графиках часто используют имя поля ввода для обозначения наносимых данных. Если эти поля являются выражениями, тогда в качестве текста метки будут браться выражения. Чтобы избежать этого, вы можете использовать дополнительный атрибут для определения метки. Смотрите: Атрибут имени поля вывода

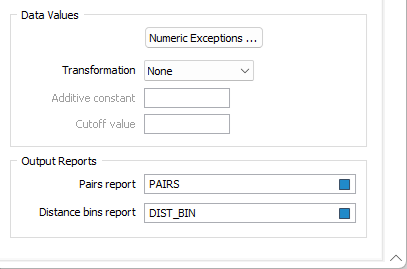

Значения данных

Используйте группу Значения данных, чтобы применить преобразование данных. Помимо стремления совсем не изменять данные, наиболее часто используемые преобразования - ЛОГНОРМАЛЬНЫЙ и ИНДИКАТОР. Смотрите: Преобразование

Числовые исключения

(По желанию) Используйте опцию Числовые исключения, чтобы проконтролировать, как будут обрабатываться нечисловые значения. Нечисловые значения включают в себя символы, пустые значения и значения со знаком меньше (<).

Преобразование

Если режим ввода — Рассчитать, у вас есть возможность применить преобразование данных.

Помимо того, что данные вообще не изменяются, наиболее часто используемыми преобразованиями являются НАТУРАЛЬНЫЙ ЛОГ и ИНДИКАТОР. Смотрите: Преобразование

Аддитивная постоянная

Поле станет активным, если выбрано ЛОГНОРМАЛЬНОЕ преобразование.

Аддитивная постоянная может использоваться при логнормальном преобразовании для того, чтобы данные, распределение которых близко к логнормальному, имели логнормальное распределение. После того как аддитивная постоянная будет добавлена ко всем значениям, она приведет к увеличению натурального логарифма низких значений в большей степени относительно высоких значений, в результате график натурального логарифма данных сдвинется вправо.

Предельное значение

Это поле ввода будет активным, если вы выбрали Преобразование ИНДИКАТОР. Укажите значение индикатора, которое будет использоваться, если выбрано Индикаторное преобразование.

Отчетность на выводе

На свое усмотрение двойным щелчком мыши (или с помощью кнопки поиска) выберите или задайте имя отчета По парам и Бины расстояний в которые будут записаны результаты процесса.

В отчете По парам перечислены все пары и расстояние между ними. В отчете Бины расстояний перечислены статистические данные для каждого бина расстояний.
