Борт

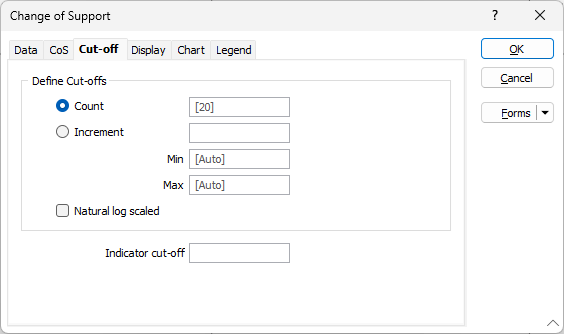

Используйте вкладку Борт, чтобы указать точки бортов для следующих графиков:

Кривая содержания и тоннажа
Изменение основания

Определить бортовые содержания

Количество

Точки бортов вычисляются с использованием min/max данных содержания и указанного количества бортов (10 - значение по умолчанию для графика содержаний и тоннажа, 20 - значение по умолчанию для графика изменения основания).

Каждая точка на графике представляет данные для каждого борта, плюс среднее содержание и тоннаж данных с примененным бортом.

Приращение

В качестве альтернативы укажите значение приращения и необязательные минимальное и максимальное значения бортового содержания. Процесс автоматически подгонит данные между минимальным и максимальным значением содержания, если они не указаны.

Масштаб натурального логарифма

Выберите эту опцию, чтобы рассчитать значения по осям X и Y в натуральном логарифмическом диапазоне.

Борт индикатора:

При работе с графиком Изменение основания введите значение борта индикатора, чтобы на графике отображалась пунктирная линия, указывающая содержания и тоннаж по этому борту.
