Свойства дороги

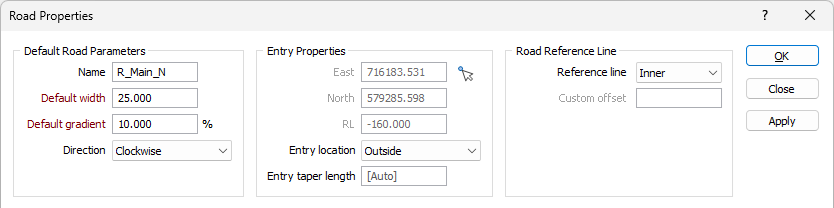

В форме Свойства дороги отображаются все сегменты текущей дороги, а также общие настройки дороги. Форму можно открыть из Редактировать дорогу с выбранной дорогой или с Список дорог для дороги.

Параметры дороги по умолчанию

Название дороги можно изменить, используя предоставленное поле.

Установите Ширину дороги по умолчанию, измеренную в единицах по умолчанию.

Чтобы в конечном итоге получить доступную дорогу, при установке ширины вам, возможно, придется принять во внимание ширину бермы (если доступ к берме предусмотрен в параметрах вашего проекта).

Введите значение Уклона по умолчанию для дороги, измеренное в единицах, настроенных в Настройка.

Вы можете выбрать Направление дороги из раскрывающегося списка - По часовой стрелке или Против часовой стрелки.

Свойства входа

Параметры входа для дороги, отображаемые в полях Восток, Север и RL, не могут быть изменены напрямую. Вы можете изменить свойства входа, используя Выбрать точку в Визексе, чтобы выбрать точку входа.

Используйте выпадающий список Расположение въезда, чтобы указать, находится ли въезд на дорогу внутри или за пределами контура (ограниченного) карьера.

Поле Длина сужения заезда используется для ввода длины сужения заезда на дорогу. Длина сужения заезда - это расстояние от пересечения дорог до места, где начинается сужение заезда. Соответствующая длина сужения обеспечивает плавное сужение от внешней стороны заезда на дорогу к исходному основанию. По умолчанию установлено значение [Авто], так как подходящее расстояние сужения автоматически рассчитывается в зависимости от ширины дороги. Однако если вы хотите, чтобы бермы были сужены на определенную длину, введите значение.

Контрольная линия дороги

Выберите параметр, чтобы определить, будет ли длина дороги в зависимости от уклона рассчитываться с использованием внутреннего, центрального или внешнего радиуса дороги. Выбранный вами метод расчета длины (и точность результата) будет зависеть от характеристик дороги (крутизны поворотов и т. д.).

Выберите опцию Пользовательский, чтобы указать значение смещения как коэффициент ширины дороги. Значение смещения может быть только в пределах от 0 до 1 (включая 0 и 1). Этот параметр задается при добавлении дороги, и после того, как дорога была добавлена в проект, его можно изменить только через Список дорог или интерактивно через панель свойств.

Метод расчета по умолчанию - Внутренний. Если метод расчета не указан, для расчета длины дороги будет использоваться внутренний радиус дороги.

Сделанный вами здесь выбор определит, как будут измеряться градиент и радиус поворота (если таковой имеется).

Сегменты дороги

Подробная информация о каждом уступе для съезда отображается в таблице Сегменты дороги.

Свойства уступа и бермы отображаются в сведениях Список уступов и не могут быть отредактированы.

Из выпадающего списка можно выбрать Тип съезда для сегмента - Съезд или Разворот. Можно также выбрать Стоп. Если для наклонного сегмента выбрать Stop, то этот сегмент будет считаться конечной точкой дороги. Все сегменты после точки завершения удаляются

При необходимости вы можете изменить значение Ширины для сегмента, используя предоставленное поле.

В поле Уклон (%) отображается значение уклона для сегмента съезда в единицах уклона, настроенных в Настройка. При необходимости вы можете изменить это значение для каждого сегмента.

В поле Длина отображается рассчитанная длина сегмента, где это применимо. Там, где это допустимо, например, для горизонтальных участков, вы можете изменить это значение в поле.

В поле Радиус кривой, где это применимо: Укажите значение радиуса, которое будет использоваться для определения границ и натяжения кривой области поворота.

В поле Угол разворота отображается настроенный угол разворота, где это применимо. Для некоторых сегментов, таких как горизонтальные развороты, это значение можно изменить.

Кнопка Далее открывает форму подробной информации по текущему типу сегмента:

• Участок съезда - Настройте параметры дороги и параметры доступа к бермам для сегмента в диалоговом окне.

• Разрезная траншея - Настройте параметры слота по умолчанию и параметры насыпи для разрезной траншеи в диалоговом окне.

• Добавить разворот с наклоном - Установите в диалоговом окне доступ к берме, параметры дороги и линию расчета радиуса.

• Добавить горизонтальный участок - Задайте длину горизонтального участка в соответствующем поле и, если это допустимо, установите смещение расчета длины.

• Добавить горизонтальный разворот - Установите значения радиус кривой и длина сужения, а также угол разворота дороги для горизонтального разворота в диалоговом окне.

• Добавить двойной разворот - В диалоговом окне настройте радиус кривой и радиус вставки, а также значение внешней длины сужения и смещение расчета длины для двойного разворота.

Кнопка Вставить строку на панели инструментов сетки добавляет горизонтальный участок перед выбранной строкой, создавая новый горизонтальный участок перед текущим подъемным заездом. Существующие горизонтальные участки не отбрасываются, а новый добавляется именно в том месте, где он расположен в структуре съезда.

Кнопка Удалить ряд удаляет выбранный горизонтальный участок. Из конструкции можно удалить только горизонтальные участки; наклонные съезды не будут убраны. Вместо этого выберите Стоп в раскрывающемся списке Тип, чтобы завершить наклонные съезды.

Кнопка Автозаполнение сетки открывает форму Автозаполнение, в которой вы можете выбрать, добавлять ли горизонтальный участок в начало каждого съезда, и указать длину горизонтального участка по умолчанию:

Нажмите кнопку Применить, чтобы перестроить карьер с текущим набором параметров, не закрывая форму Свойства дороги. Изменения в формах свойств сегмента съезда также применяются.

Формы

Нажмите на кнопку Формы, чтобы выбрать и открыть сохраненный набор форм или, если набор форм был загружен, сохранить текущий набор форм.
