Разрезная траншея

Параметры разрезной траншеи можно задать в форме свойств разрезной траншеи при добавлении новой траншеи, а затем отредактировать их с помощью формы, которая открывается по кнопке Далее в форме Список дорог.

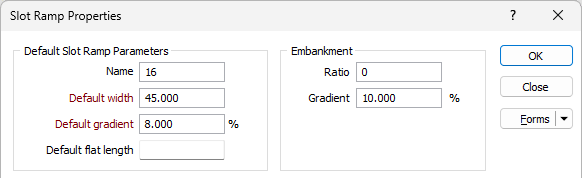

Параметры разрезной траншеи по умолчанию

Имя

Вы можете изменить имя разрезной траншеи, используя предоставленное поле.

Ширина по умолчанию

Установите ширину по умолчанию разрезной траншеи, измеряемую в единицах, настроенных в Настройка.

Чтобы в конечном итоге получить доступную дорогу, при установке ширины вам, возможно, придется принять во внимание ширину бермы (если доступ к берме предусмотрен в параметрах вашего проекта).

Угол уклона по умолчанию

Введите значение угла уклона разрезной траншеи по умолчанию, измеряемое в единицах по умолчанию.

Длина плоскости по умолчанию

По желанию введите значение длины по умолчанию для горизонтальных сегментов разрезной траншеи, измеряемое в единицах по умолчанию.

Насыпь

Коэффициент

Введите значение коэффициента для насыпной части разрезной траншеи в предоставленное поле.

Уклон

Введите значение уклона для насыпи.

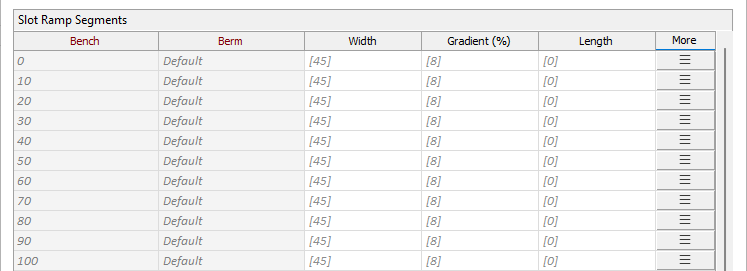

Сегменты разрезной траншеи

Детали каждого уступа для разрезной траншеи отображаются в сетке сегментов разрезной траншеи.

Свойства уступа и бермы отображаются в сведениях Список уступов и не могут быть отредактированы.

При необходимости вы можете изменить значение ширины сегмента разрезной траншеи, используя предоставленное поле.

Поле Уклон (%) отображает значение уклона для сегмента разрезной траншеи в единицах уклона, заданных в настройках Настройка. При необходимости вы можете изменить это значение для каждого сегмента.

Поле Длина отображает вычисленную длину сегмента разрезной траншеи, если применимо. Там, где это допустимо, например, для горизонтальных участков, вы можете изменить это значение в поле.

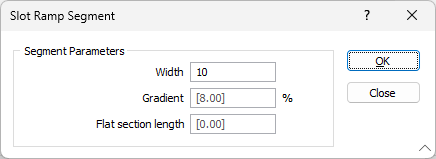

Кнопка Далее для каждого сегмента разрезной траншеи открывает форму сегмента разрезной траншеи, в которой можно изменить параметры сегмента.

Формы

Нажмите на кнопку Формы, чтобы выбрать и открыть сохраненный набор форм или, если набор форм был загружен, сохранить текущий набор форм.

ОК

Нажмите OK, чтобы закрыть форму свойств разрезной траншеи и применить внесённые изменения.
