Ориентации
Вкладка «Ориентации» используется для предоставления методов ориентации и другой соответствующей информации для каждого Домена.

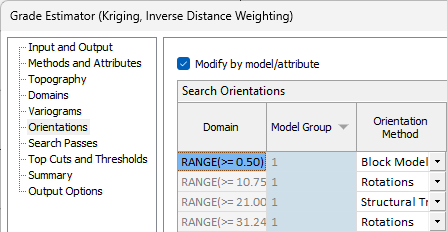

Если вы выберете опцию Изменить по модели/атрибуту, для каждого метода ориентации будет учитываться информация о методе, атрибуте, поле вывода и группе моделей для каждого домена.
Домены, настроенные для интерполяции, перечислены в сетке, а некоторые данные доступны только для чтения. Вы можете отсортировать сетку направлений поиска по группе моделей, используя заголовок столбца для переключения направления сортировки.
Для каждого домена в сетке выберите метод ориентации из выпадающего списка:
-

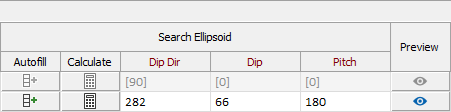

Вращения - выберите Вращения, чтобы указать ориентацию на основе информации об эллипсоиде поиска.

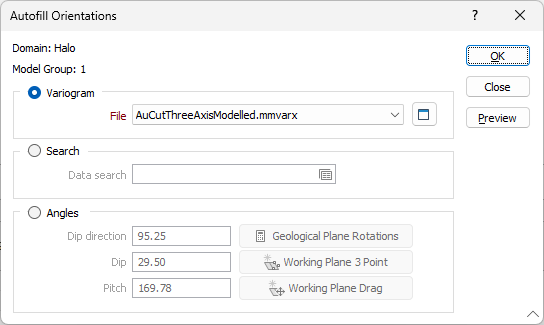

Значения Направления падения, Падения и Склонения для ориентации можно автоматически заполнить из формы поиска данных, нажав кнопку Автозаполнение и настроив сведения об ориентации в форме «Автозаполнение ориентаций».
Для определения ориентации домена используйте один из следующих методов:
-
Вариограмма - выберите файл вариограммы для использования в предоставленном поле.
-
Поиск - используйте поле поиска данных, чтобы выбрать форму поиска.
-
Углы - введите значения Направления падения, падения и склонения непосредственно в предоставленные поля или нажмите:
-
Вращения геологической плоскости для использования инструмента Вращение геологической плоскости;
-
Рабочая плоскость 3 точки для интерактивного выбора 3 точек на рабочей плоскости; или
-
Рабочая плоскость перетащить, чтобы интерактивно задать рабочую плоскость для определения ориентации.
-
После определения ориентации нажмите кнопку ОК, чтобы вернуться к интерполятору содержаний.

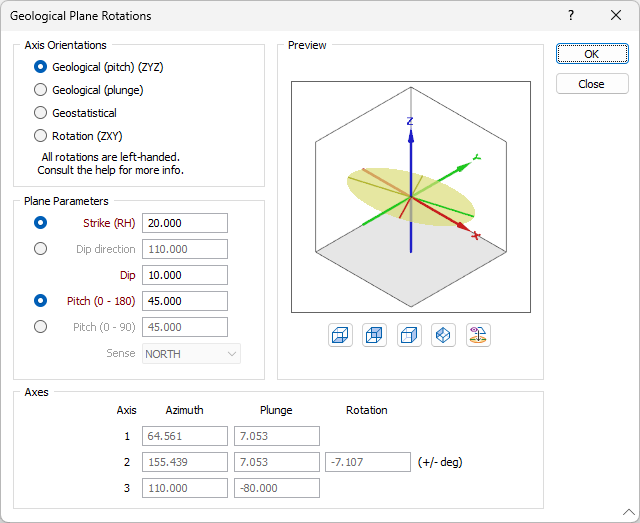

При необходимости можно преобразовать значения Направления падения, Падения и Склонения в другие единицы измерения с помощью кнопки Рассчитать. Откроется калькулятор Вращения геологической плоскости.
Значения, введенные в калькулятор, будут преобразованы в Направление падения, Падение и Склонение и помещены в строку домена для эллипсоида поиска.

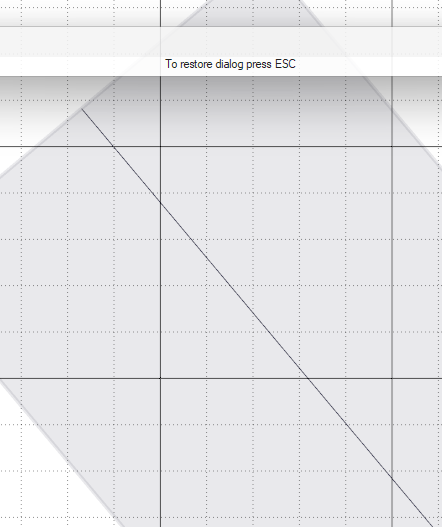

Если в сетке «Ориентации поиска» для метода ориентации вращения нажать кнопку Предварительный просмотр, настроенный эллипсоид поиска будет предварительно просмотрен в Визексе:
Нажмите ESC, чтобы вернуться к Интерполятору содержаний.
-
-

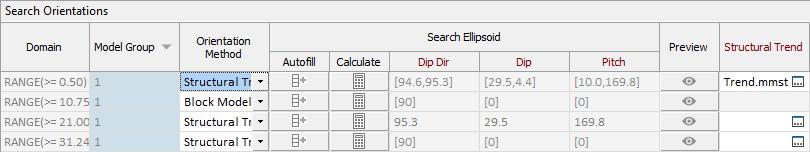

Файл структурного тренда. Выберите этот параметр, чтобы указать файл структурного тренда, используя предоставленное поле:
Выбранный файл структурного тренда предоставит ориентации для поиска.
-
Поля блочной модели - выберите этот параметр, чтобы указать поля в файле блочной модели, содержащие информацию о Направлении падения, Падении и Склонении для ориентации:
Ориентации вариограммы

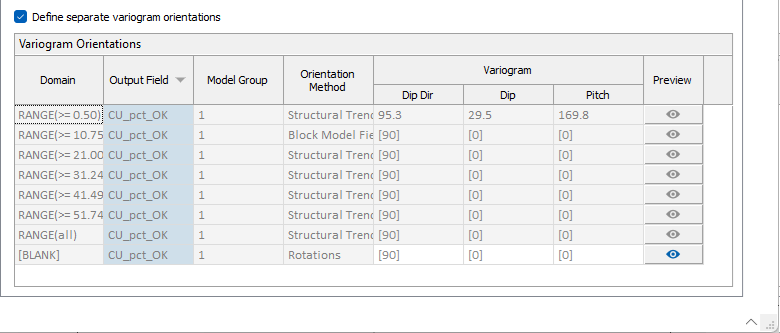

При выборе параметра Определить отдельные ориентации вариограммы включается сетка «Ориентации вариограммы»:
Для каждого настроенного метода ориентации домена и вращения вы можете ввести информацию о направлении падения вариограммы, падении и склонении в соответствующие поля. Вы можете отсортировать сетку ориентаций вариограммы по выходному полю, используя заголовок столбца для переключения направления сортировки.

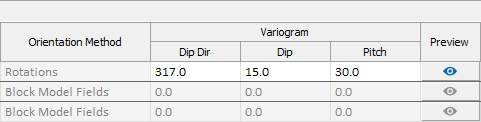

Значок предварительного просмотра для метода ориентации вращения в сетке сворачивает форму и отображает предварительный просмотр вращения вариограммы в Визексе.
