Метод обратных расстояний
Обзор
Функция обратного взвешивания расстояний (IDW) формирует трехмерную блочную модель и вычисляет оценки блоков для пяти числовых полей в файле данных. Когда вы запускаете функцию IDW, блочная модель и оценки записываются в новый файл данных.
Блочную модель можно рассматривать как прямоугольное тело, состоящее из слоев блоков одинакового размера. В центре каждого блока находится точка сетки. Точка сетки в нижнем левом углу нижнего слоя принимается за начало координат, а точка сетки в верхнем правом углу — за центр конечного блока. Вы определяете модель, вводя координаты X, Y и Z точки сетки в начале координат и либо:
- Количество блоков в каждом измерении.
- Координаты в центре конечного блока.
Как вы ориентируете блочную модель, зависит от вас, если она ортогональна сетке. Когда вы запускаете функцию, она «позиционирует» эллипсоид поиска данных в точке сетки, а затем вычисляет оценку, используя точки, которые попадают в него. Затем оценка записывается в запись для этого блока. Точки сетки находятся в центре тяжести каждого блока. Процесс продолжается до тех пор, пока не будут рассчитаны оценки для всех блоков.
К точкам, используемым при оценке, можно применить либо изотропное, либо анизотропное взвешивание. Смотрите: Определение поиска
Блочные индексы являются важной частью модели. Программа использует индексы блоков в качестве ключа при объединении данных из разных моделей. Для этого модели должны иметь общее начало блока или должен быть сгенерирован индекс (Индекс 3D-блока в вкладке Блочная модель, в группе Блочная модель,) с началом координат, подходящим для всех моделей. Объединение блочных моделей важно при объединении данных из разных рудных областей или когда объединяются оценки разного качества (например, измеренные, указанные и предполагаемые).
Возможно, но редко, использовать контуры для управления расчетом оценок блоков. Не используйте эту опцию, если только одна форма контура не действительна для всего диапазона значений Z в модели.

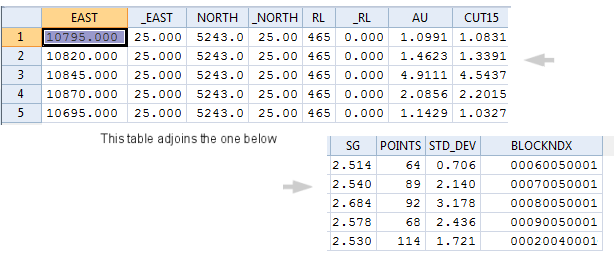

Ниже показан фрагмент типичного выходного файла. Каждая запись определяет характеристики блока. Размеры блока содержатся в полях с именами координат, предваряемыми подчеркиванием. Для каждого блока были рассчитаны три оценки: Au, Cut15 и Density.
В этом случае для каждой записи записывается количество точек, использованных для расчета каждого значения блока, и стандартное отклонение оценки. Кроме того, каждому блоку присвоен индекс блока.
Вы можете ограничить моделируемые блоки до необходимой области, используя один из процессов присвоения. Убедившись в том, что все домены модели имеют одинаковый размер блоков, вы можете объединить домены, чтобы получить полную блочную модель месторождения.
Чтобы убедиться в том, правильно ли объединены домены, проверьте: первые блоки доменов должны находиться на одинаковом расстоянии от исходного первого блока (его начала). В объединенной модели индексы блоков будут неверными, поскольку каждый домен индексировал блоки, начиная с собственного первого блока. Тем не менее, у вас имеется возможность пере-индексировать общую модель (объединенный файл), используя функцию Индексировать 3D-блоки.
В случае если размер блоков в доменах различается, возможно возникновение ошибок при объединении доменов.
Ввод

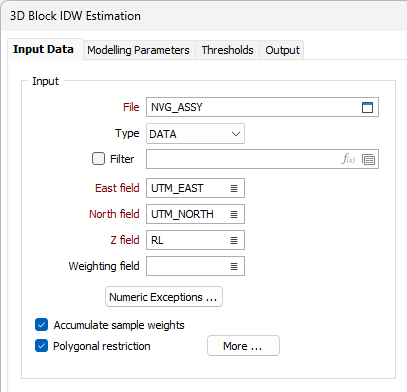

Во вкладке Данные ввода введите (или дважды щелкните мышью, чтобы выбрать) имя файла ввода. При необходимости задайте фильтр, если вам не нужно использовать не все данные.
Поля Восточных, Северных и Z координат
Дважды щёлкните левой кнопкой мыши (или воспользуйтесь кнопкой поиска), чтобы выбрать поля координат Файла ввода.
Поле взвешивания
При необходимости дважды щелкните (или нажмите на значок списка), чтобы выбрать имя поля, содержащего вес пробы.
Если указано поле взвешивания, весовые коэффициенты по расстоянию для каждой пробы рассчитываются как обычно, умножаются на вес пробы, а затем нормируются так, чтобы их сумма была равна 1. Вес каждой пробы также записывается в подробный отчет.
Числовые исключения
(По желанию) Используйте опцию Числовые исключения, чтобы проконтролировать, как будут обрабатываться нечисловые значения. Нечисловые значения включают в себя символы, пустые значения и значения со знаком меньше (<).
Накапливать вес(а) проб
Выберите эту опцию, если вы хотите использовать нарастающую сумму весов, рассчитанных для каждой входной пробы при оценке каждого блока, и записать сумму всех весов для каждой пробы обратно в Файл ввода.
Нарастающая сумма весов необходима для того, чтобы показать, какой вклад каждая проба вносит в модель, получаемую в результате.
Ограничение полигонами
На свое усмотрение вы можете выбрать опцию Ограничение полигонами и нажать на кнопку Далее для ограничения точек, используемых в оценке. Для получения более подробной информации перейдите в тему Ограничение по полигонам .

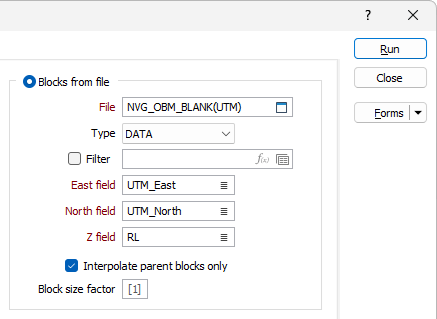

Использовать блочную модель из файла
В качестве альтернативы точному определению размера блока и количества блоков, выберите эту опцию, чтобы определить блоки из файла и указать файл и поля, содержащие определения блоков.
Интерполировать только родительские блоки
Если вы задаете блоки из файла, выберите эту опцию, если хотите ограничить процесс до интерполяции только родительских блоков.
Если выбрана опция Блоки из файла, функция будет работать иначе, в зависимости от того, был ли это первый запуск функции (когда Файл вывода создается) или последующий запуск (когда Файл вывода обновляется). Как правило, поля в Файл вывода добавляются при первом запуске, а содержимое этих полей обновляется при последующих запусках (когда имя файла Вывода копируется как имя файла Блоки из файла). При необходимости, поля можно добавлять и во время последующих запусков.
Фактор размера блоков
Фактор размера блока позволяет применять определенный пользователем размер блока для интерполяции содержаний в блочную модель. Если это значение указано, фактор блока будет кратен (2, 3, 4 и т.д.) размеру родительского блока.
Блоки из границ
Определения блоков
Нажмите кнопку Определения блоков, чтобы задать размер блоков и границы, в пределах которых будет производиться оценка.
Вы можете также повернуть блочную модель, задав угол поворота или используя эллипсоид поиска. Смотрите: Границы блочной модели

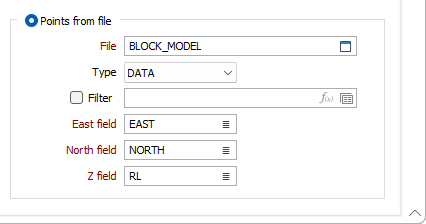

Точки из файла
Если вы определяете точки из файла, выберите опцию определения данных точек для оценки с использованием файла и укажите файл и поля, содержащие информацию о точках.
Формы
Нажмите на кнопку Формы, чтобы выбрать и открыть сохраненный набор форм или, если набор форм был загружен, сохранить текущий набор форм.
Запустить
Для запуска этой функции введите параметры во вкладках Параметры и Вывод, затем нажмите на кнопку Запустить.
